LCD/筐体用部材固定用
両面テープ
#3800シリーズ
LCD部材固定用両面テープ3800シリーズは、バックライトモジュールとLCDモジュールの固定用に開発された両面テープです。特殊白黒素材の採用により、遮光および反射機能を有します。様々な被着体に対してもよく接着します。
特長
- 特殊多層印刷加工により、遮光性が格段に向上しました。
- 反射機能の付与により、バックライトの輝度向上に貢献します。
- 粘着剤は打抜加工性に優れ、各種被着体に対し高い接着性能を持っています。
- 使用部位における回路短絡を防止する仕様についても品揃えしております。

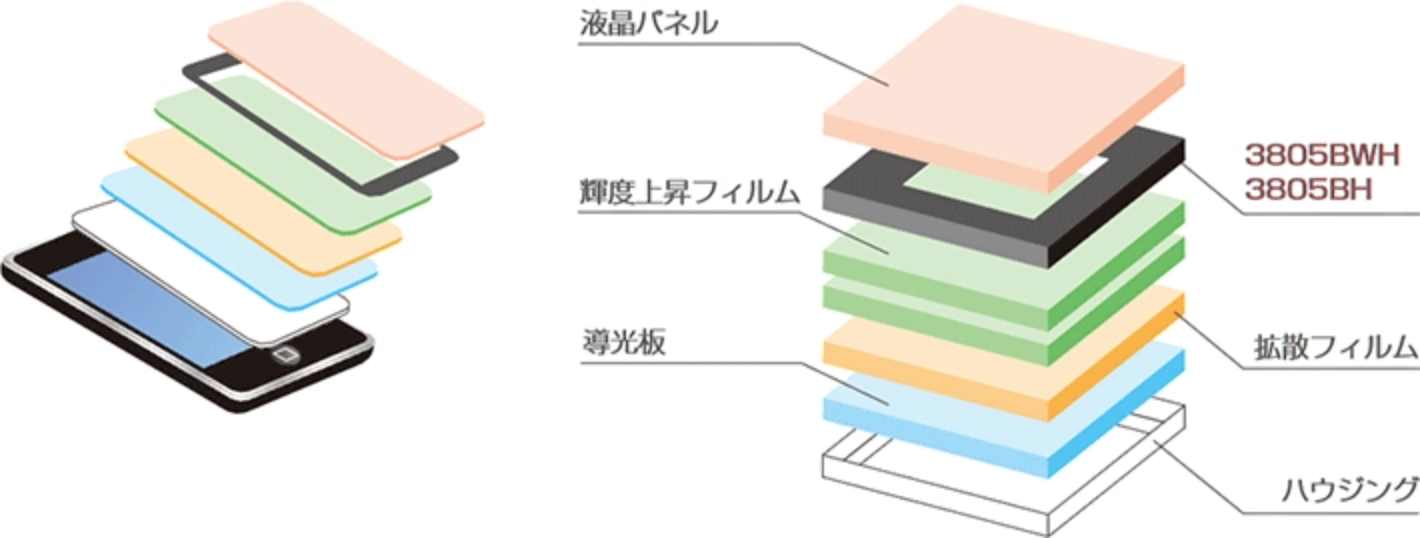

用途
特性
一般物性
| 項目 | 単位 | 3805BWH | 3805BH | 備考 | |
|---|---|---|---|---|---|
| 白面粘着力（対PC板） | N/25mm | 15.2 | 15.2 | JIS Z 0237 に準拠 |
|
| 黒面粘着力（対ガラス板） | 13.8 | 14.3 | |||
| 白面保持力（対PC板） | 40℃ | mm | 0.0 | 0.0 | |
| 80℃ | mm | 0.1 | 0.1 | ||
- 記載の数値は、測定値の一例であり、保証値ではありません。
その他

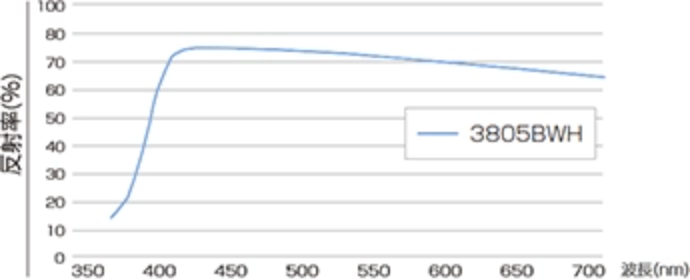

可視光領域での白面反射率
遮光性評価
| 名称 | 光抜判定 | 光線透過率（％） |
|---|---|---|
| ハロゲン750 | 550nm | |
| 3805BWH | 抜け無し | 0.00 |
| 3805BH | 抜け無し | 0.00 |
- 記載の数値は、測定値の一例であり、保証値ではありません。
3800シリーズ LCD部材固定用両面テープ ラインナップ
| 用途 | シリーズ名 | 厚み（μm） | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10～20 | 30～40 | 50～55 | 60～65 | 80～90 | 100 | 120 | 140～160 | 200～ | ||||
| バックライトモジュール用途 | 反射/遮光 | 応力緩和 | 3800BWC | 3805BWC | 3806BWC | |||||||
| 耐反発 | 3800BWH | 3803BWH 3804BWH |
3805BWH | 3806BWH | 3808BWH | 3810BWH | 3812BWH | 3815BWH | ||||
| 片面 | 3800BWS | 3805BWS | 3809BWS | |||||||||
| リワーク | 3800BWAP 3800BWSH |
3805BWSH | 3806BWAP | 3808BWAP | ||||||||
| 遮光 | 応力緩和 | 3800BC | 3805BC | 3806BC | 3808BC | |||||||
| 耐反発 | 3800BH 3800BHB |
3802BH | 3803BH 3804BH |
3805BH 3805BHB |
3806BH 3806BHB |
3808BH 3808BHB |
3810BH | 3812BH | 3815BH | 3820BH | ||
| 狭額縁用 | 3800BZ | 3802BZ | 3803BZ | |||||||||
| 片面 | 3800BS | 3801BXS | 3803BS | 3805BS | 3808BS | 3810BS | ||||||
| リワーク | 3800BAP 3800BSH |
3805BAP 3805BSH |
3806BAP 3806BSH |
3808BAP 3808BSH |
||||||||
| 各種接着 | 透明 | 応力緩和 | 3800 | 3803 | 3805 | |||||||
| 耐反発 | 3800H | 3803H | 3805H | 3808H | 3810H | 3812H | 3815H | 3820H | ||||
| リワーク | 3800AP | 3805AP | ||||||||||
| 極薄 | 3800X | 3801X | ||||||||||
| 反射 | 耐反発 | 3800WH | 3803WH | 3805WH | 3806WH | 3808WH | 3810WH | |||||
- 記載の数値は、測定値の一例であり、保証値ではありません。
