次世代顯示器
不論是高畫質或是高性能的
次世代顯示器,
積水化學的電子材料都能解決
您開發上的問題。
從液晶顯示器(LCD)到
OLED顯示器
- 什麼是OLED顯示器
- Organic Light Emitting Diode Display的英文簡稱:OLED。 加電壓在有機二極體上使其發光。用此自發光方式可以去除螢光燈或LED等背光光源, 將產品薄型化。OLED顯示器在智慧型手機上的比例正在增加, OLED顯示器正在逐步地取代液晶顯示器。
- 什麼是液晶顯示器
- Liquid Crystal Display：液態晶體顯示器的簡稱, 液晶的型態為在固體和液體中間稱為液晶相態的物質。液晶層夾在兩塊玻璃基板之間，利用其特性來控制光線和顯示圖像。由於液晶材料本身不發光，所以通過控制營光燈、LED等光源（背光源）發出的光來顯示圖像。
OLED的特徵
OLED到底哪裡厲害?
與LCD相比最大的區別是更輕更薄。此外，OLED元件自發光的特性，可以顯現出真正的黑色。
優越的柔軟性也是其一大特色, 其柔軟性能適用在折疊式智慧手機和商用數位大型看板上。利用OLED以上各種靈活特性也創造出了曲面顯示器, 實現產品差異化。
OLED又有什麼樣的課題呢?
優點尚未被活用？？
OLED雖然有很多優點, 但是它的優點尚未被發揮到極致。
理論上OLED的電力耗費能遠低於LCD, 但目前還沒達成。其結構上較LCD簡單, 但製造程序上也較複雜, 需要用各種材料解決製造及成本問題。
折疊式智慧手機的課題
最大的特點是能夠折疊, 但也因為此開合動作, 依照使用材料不同也可能容易斷裂。
目前改善皺褶、防止裂紋等問題已經解決, 更高品質的折疊式智慧手機的開發尚在進行中。
解決以上問題的
積水化學產品特點為
強大的功能
- 耐透濕性
耐回彈性
耐用性 - 防水的
防塵性
靈活性 - 耐熱
抗衝擊性
高絕緣 - 高透明度
低透濕性
低介電
高性能製程
- B階段
濕氣固化
紫外線固化 - 客製化
流程縮減
成型技術
OLED的結構
OLED的顏色顯現方式
RGB方式
紅色、綠色、藍色獨立發光,構成一個畫素。由於沒有阻擋光線的濾光片，因此可以實現高發光效率和高亮度。
彩色濾光片Color Filter方式
將發出白光的OLED元件與紅色、綠色和藍色濾光片組合來表現顏色。與LCD相比，黑色表現力和對比度雖然更高，但與RGB方式相比，亮度和發光效率較低，功耗卻較高。
OLED的取光方式
- 頂部發射法
-
- 將光向上傳遞到TFT基板
- TFT 不遮擋光線，實現了高開口率。 高清明亮
- 低功耗
- 開發困難
- 底部發射法
-
- 將光向下傳遞到TFT基板
- 彩色濾光片被TFT等電路遮擋，開口率低而變暗
- 亮度增加導致功耗增加
- 開發及製造都相對簡單
有兩種從OLED中提取光的方法：頂部發射法和底部發射法。
兩種方式都有各自的問題，但越來越多的廠商正在採用頂部發射、高亮度、高清技術作為最新技術。
OLED模型
剛性OLED
採用玻璃基板，在其上形成TFT電路和OLED層，採用真空蒸鍍法製造。 可以配備光學指紋感測器。生產穩定、成本低為其優點。
柔性OLED
將PI（聚醯亞胺）塗佈在塑膠基板等柔性基板上。 在其上形成TFT電路和OLED層，最後剝離PI膜製成柔性基板。它具有出色的柔韌性，可以彎曲，從而實現更薄、更輕的重量。此外，由於沒有空氣層，因此除了光學式外，還可以配備超聲波指紋感測器。
柔性OLED技術問題
- OLED討厭水分易受潮
-
OLED討厭水分易受潮，因此必須保護（密封）元件本身免受水蒸氣的影響。長密封工藝對於延長使用壽命長也很重要。

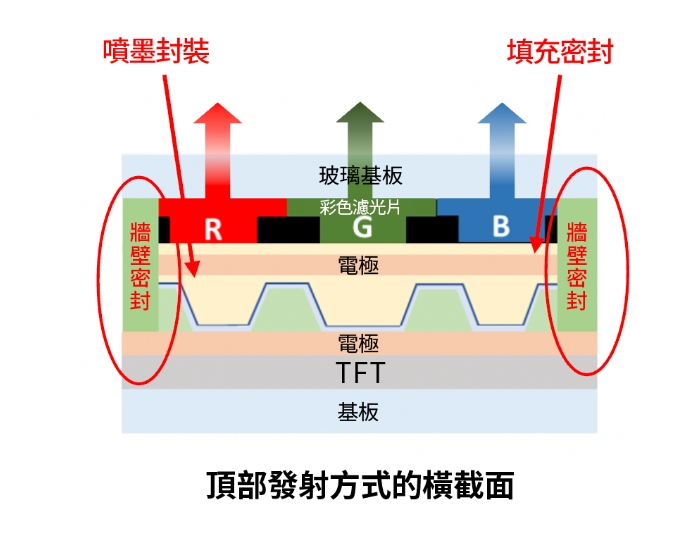

頂部發射需要先進的封裝技術。
積水化學的密封技術
- UV延遲固化型
- 低溫主硬化
- 優異的低透濕性
- 低排氣(out gassing)
用於更高性能的顯示器

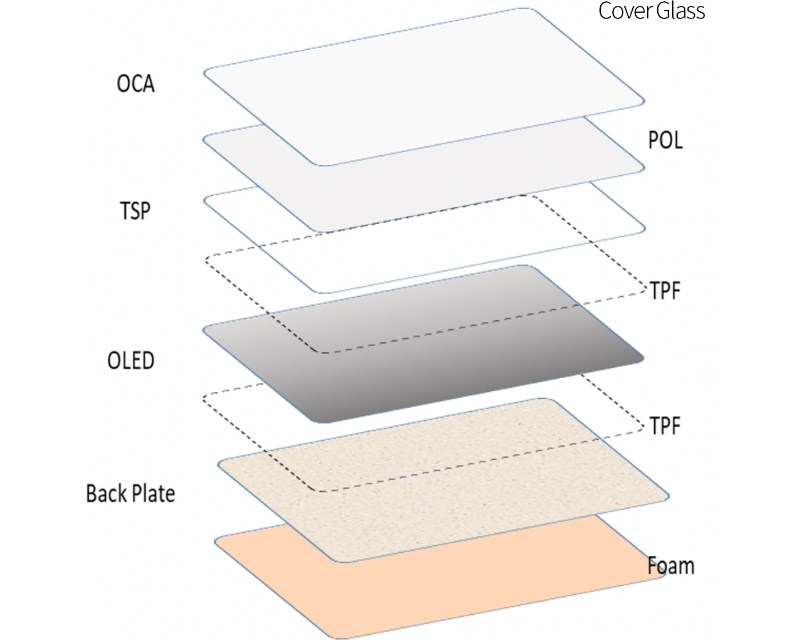

OLED智慧手機結構
靈活的智慧手機
對於柔性智慧手機，使用各種方法粘合到玻璃、丙烯酸等是必不可少的。
積水化學為 OLED 應用提供各種接合材料和安裝材料。

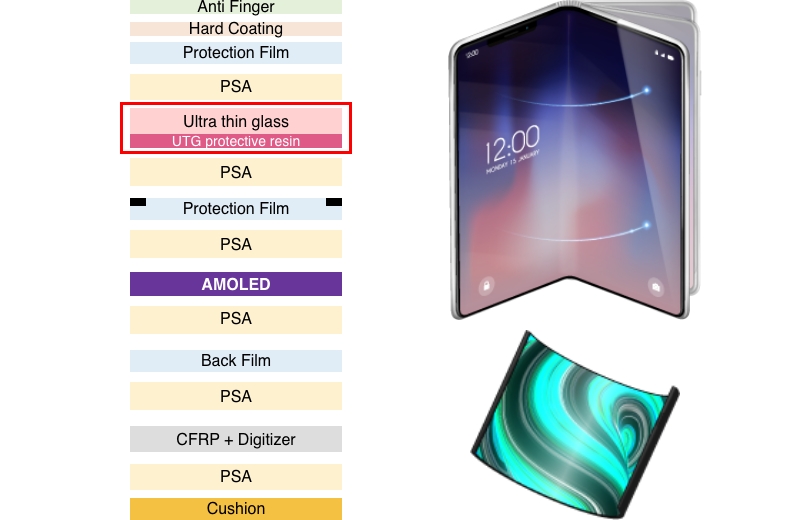

可折疊/可捲曲手機
- 從 PI 到 UTG
-
PI 和 PET 層的弱點是它們的彎曲性能。重複彎曲會出現條紋。
通過將其製成UTG，可以改善皺紋並增加玻璃特有的奢華感。
- UTG 也有問題
-
與PI等塑膠相比易碎。
將積水化學產品塗布至UTG上可改善其問題。
積水化學的
薄膜緩衝材料追求
彈性和出色的減震性＜XLIM™＞
什麼是XLIM™
是一種超薄高性能泡棉，結合了業界最薄的水準（0.06 毫米）和出色的功能性和可靠性。
我們致力於改進智慧手機等尖端設備的設計和功能。
特點
- ・減震
- ・改善聲音的指向性
- ・高密封性能
- ・耐化學性
應用
- ・顯示器保護
- ・各種防水材料
- ・LCD/OLED模組墊片
積水化學的UTG保護樹脂
- 耐衝擊性※1
- 耐彎曲性優異
- 防止玻璃飛散
- 優秀的透明性
※1 落下測試
更大尺寸的OLED
OLED電視
OLED 電視的一個主要特點是每個元件都會發光，無需像 LCD 電視那樣使用背光或液晶層。
這使得它可以變得更薄更輕。隨著電視變得越來越大，但雖然每個方式都有優勢，但也存在成本、對比度和製造工藝的複雜性等問題。

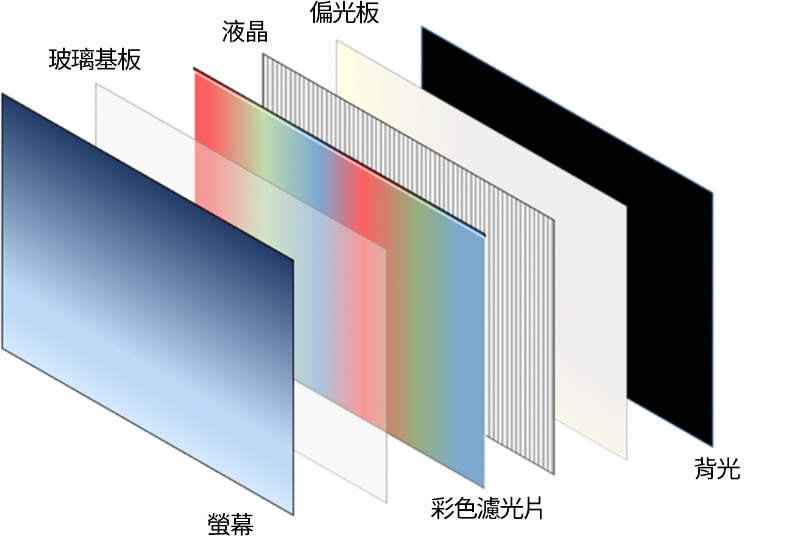

- 液晶電視
-

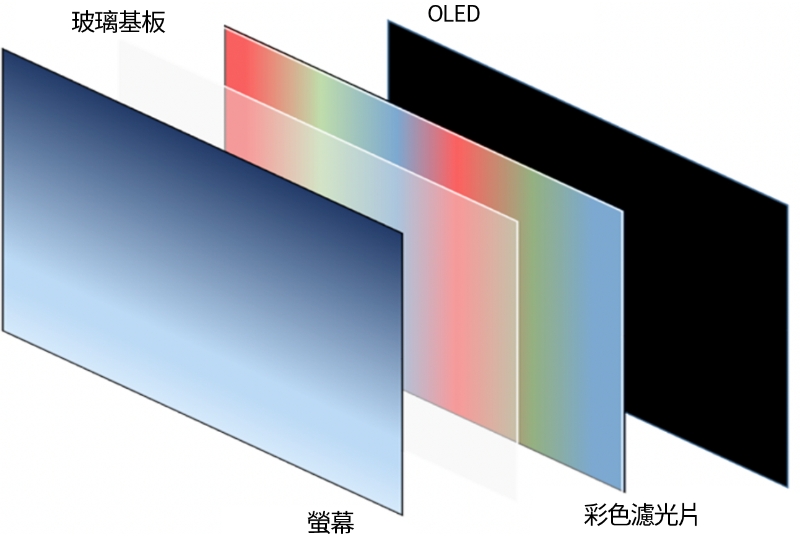

- OLED電視
-
電子看板
OLED 顯示器重量輕、薄且靈活，可以製作用於商業電子看板應用的曲面顯示器。它可以安裝在各種設施中而無需選擇位置，擴展了表現力。
積水化學電子相關產品
顯示器框體周邊零件使用的材料如下
- 泡棉膠帶
- 粘著劑
- 成型品
繼OLED之後的下一代關鍵技術

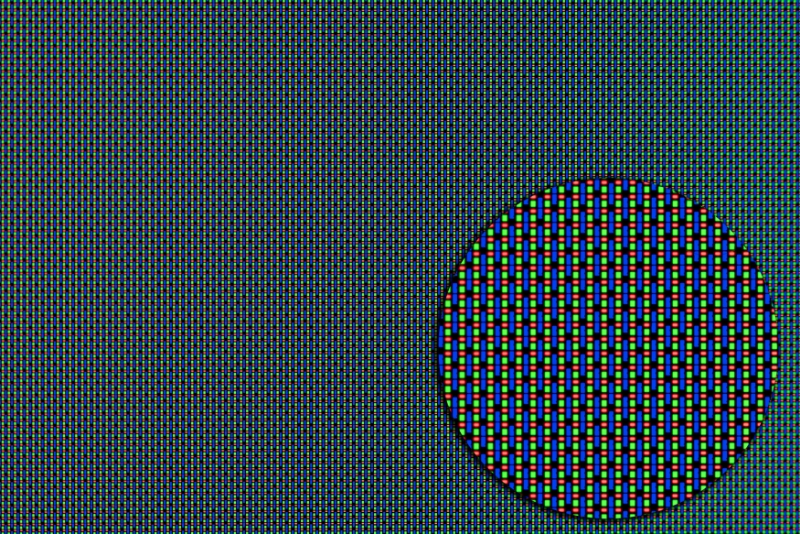

miniLED
- 適用於電視、個人電腦、平板電腦和智慧手機等小型可擕式設備
- 用極小的 LED 晶片散佈在背光燈上的一種液晶顯示器。通過分離背光，可以控制漏光（這是普通液晶面板 (LCD) 的弱點），提高亮度和對比度，並再現黑色。
現在，它不僅被用於小型和大型電視，而且還被用於平板電腦等中小型設備。

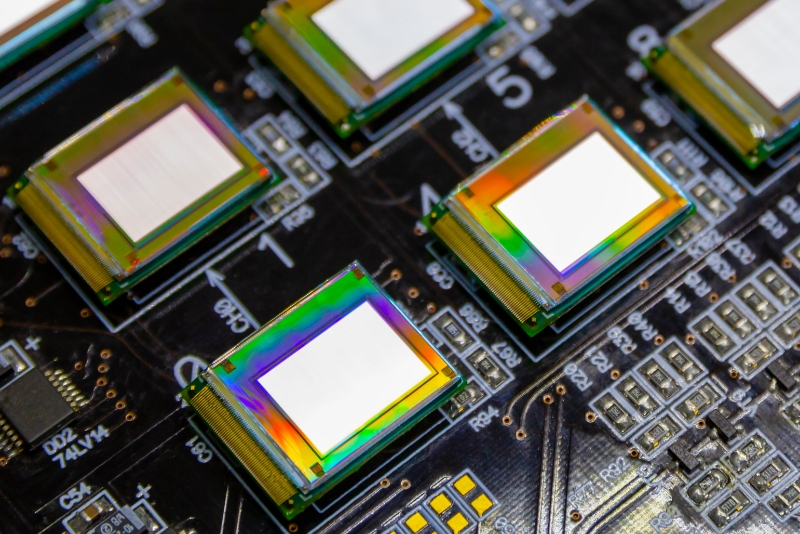

microOLED
- 適用于智慧眼鏡、小型相機取景器、投影儀等小型設備
- 有機発光二極體顯示器（OLED）的小型化。OLED發光層形成在矽片上而不是玻璃基板上。圖元尺寸約為 10 μm 或更小，可在保持 OLED 特性的同時以小尺寸實現高解析度。
最新的微型顯示器，具有高清和高速反應等特點。
microLED
- 有望在眼鏡型可穿戴設備等中投入實際應用。
- micro LED顯示器
由micro LED組成的顯示器。由於每個LED都以圖元為單位發光，因此色彩再現性高，反應速度與OLED相當，比液晶（LCD）快100倍。不會出現諸如 OLED 的短壽命特性和老化等問題, 也可做成曲面顯示器。
目前需要解決的課題很多，為了將超小型LED晶片貼裝到基板上，需要高難度的技術和更高的良率。另一個問題是 microLED 的高製造成本，因為每個圖元所需的 LED 數量更多。
針對LED 和 OLED 技術問題而開發出的積水化學的產品如下：
Ink-Jet噴墨材料、密封材料、連接器
在積水化學的電子領域，隨著下一代顯示器的發展，我們正在致力於各種開發。
用於新型顯示開發和AR/VR應用的膠帶、泡棉、貼裝材料、散熱產品等我們將貢獻更多材料並提供更高品質的產品技術。
