積水化学工業株式会社（代表取締役社長：大久保尚武、以下当社）の高機能プラスチックスカンパニー（プレジデント：松永隆善）は、自動車向け合わせガラス用中間膜の新製品、へッド・アップ・ディスプレイ（以下ＨＵＤ)用くさび形高機能中間膜「Ｓ-ＬＥＣ®
ＳＳＦ－Ｗ(遮音・遮熱中間膜)、ＳＡＦ－Ｗ(遮音中間膜)」並びにルーフ部一体型フロントガラス用中間膜「Ｓ-ＬＥＣ®
ＳＤＦ－Ｃ」の販売を、今秋より順次開始します。
|
１．背景
|
|
合わせガラス用中間膜は、高機能プラスチックスカンパニーで事業展開している車両材料分野の中核製品です。当社は、合わせガラス用中間膜の製造・販売をグローバルに展開しており、高機能中間膜などの豊富な品揃えを有し、自動車向けの市場において世界で４２％(２００７年度、当社推定)のトップシェアを誇ります。
近年、自動車は安全性に加え、快適性や環境性能が重要視されつつあります。その状況下、当社は安全性や防犯性といった中間膜の基本性能に加え、遮音・遮熱機能を追求してきましたが、さらに快適性や環境性能などを実現するための開発を進めてきました。
|
|
|
|
２．新製品について
|
|
1)
|
ＨＵＤ用くさび形遮音・遮熱中間膜
「Ｓ-ＬＥＣ® ＳＳＦ－Ｗ※」(Ｓ-ＬＥＣ®
Ｓｏｕｎｄ ａｎｄ Ｓｏｌａｒ Ｆｉｌｍ － Ｗ)
|
|
|
ＨＵＤ用くさび形遮音中間膜
「Ｓ-ＬＥＣ® ＳＡＦ－Ｗ※」(Ｓ-ＬＥＣ®
Ｓｏｕｎｄ Ａｃｏｕｓｔｉｃ Ｆｉｌｍ － Ｗ)
|
|
|
※Ｓ-ＬＥＣ®は当社中間膜の登録商標です。
Ｗ＝Ｗｅｄｇｅ：「くさび」の意味。中間膜の断面を横から見た形状がくさび形であるため。
|
当社では、独自に培ってきた多層押出技術とナノ分散技術を用いて、断面がくさび形となる特殊形状の製膜を実現することにより、遮音機能及び、遮音・遮熱機能を持つＨＵＤ用の中間膜の開発に成功しました。これは、速度計などの運転中に必要な情報をフロントガラスに映し出すことにより、運転時の視線移動と焦点調整を減らし、ドライバーの負担を軽減します。中間膜においてこれらの機能を同時に実現した製品は世界初となります。
なお、ＨＵＤ用くさび形高機能中間膜は滋賀水口工場で生産します。
|
特 徴
|
|
|
①中間膜の基本性能
|
安全性：ガラス飛散防止で事故時の被害を軽減
|
|
|
防犯性：高い耐貫通性で侵入者を防止
|
|
|
紫外線遮断性：９９％以上の紫外線をカット
|
|
②遮音性能
|
自動車の風切り音、エンジンノイズを低減
|
|
③遮熱性能
|
中赤外線の透過を抑え、ハンドル表面温度を約１０℃低減（ＳＳＦ－Ｗのみ）
|
|
④電磁波透過性能
|
ＥＴＣ等の通信障害なし
|
|
⑤環境性能
|
ボディ軽量化と遮熱効果で、ＳＳＦ－ＷはＣＯ２排出量を
最大５８ｋｇ／台・年削減、ＳＡＦ－Ｗは５．５ｋｇ／台・年削減
|
|
⑥瞬間判読性(新)
|
フロントガラスに速度計などの情報を映し出すことにより視認性と安全性が向上
|
|
|
|
|
|
|
|
HUD用くさび形遮音・遮熱中間膜断面図
|
|
|
|

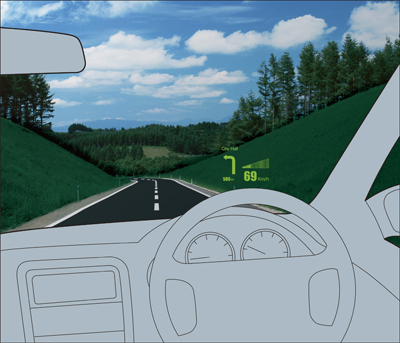

ヘッド・アップ・ディスプレィ イメージ図
|
|
2)
|
ルーフ部一体型フロントガラス用中間膜
「Ｓ-ＬＥＣ®
ＳＤＦ－Ｃ※」(Ｓ-ＬＥＣ® Ｓｈａｄｅｄ Ｆｉｌｍ － Ｃ)
|
|
|
※Ｃ＝Ｃｉｅｌｏ：スペイン語で「空」の意。
|
多層押出技術を用いて、天井部からの全長１６５ｃｍのうち最大で８０ｃｍの着色層を持つルーフ部一体型フロントガラス用の中間膜の開発に成功しました。これにより、車内に開放的な空間を創造し、自動車の先進的なデザインをサポートします。
なお、このルーフ部一体型フロントガラス用中間膜はオランダ工場で生産します。また、今後はさらにこれに遮音機能を付加した製品の生産、発売も計画しています。
| 特 徴 |
|
|
①中間膜の基本性能
|
安全性：ガラス飛散防止で事故時の被害を軽減
|
|
|
防犯性：高い耐貫通性で侵入者を防止
|
|
|
紫外線遮断性：９９％以上の紫外線をカット
|
|
②快適性(新)
|
最大で長さ８０ｃｍの着色層を作ることに成功、天井部まで一体のフロントガラスで開放的な空間を創造し、デザイン性も向上
|
|
|
|
|
|
|
|
車内から見たイメージ図
|
|
|
|

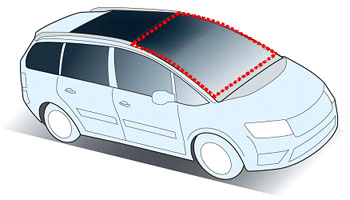

ルーフ部一体型フロントガラス イメージ図
|
|
|
（･･･････････部）
|
|
《ご参考》
当社の自動車向け中間膜事業について
当社の中間膜事業は、アジアにおける自動車生産台数の増加や、自動車１台あたりのガラス面積の大型化に対応して生産量が拡大しています。また、日本や欧米での車内快適性向上のニーズにあわせて開発した、遮音膜、遮熱膜、遮音・遮熱膜など高機能中間膜の需要が増えてきています。
現在、当社の遮音膜は、世界の新車の７台に１台の割合（２００７年度、当社推測）で採用されており、順調に拡大しています。また、通常膜においても中国を中心としたアジアでの需要が順調に拡大しています。この状況を受け、約１００億円を投資し、滋賀水口工場、中国工場の生産能力を増強することを決定しました。（２００８年７月８日発表）
今後は、高機能中間膜の開発と拡販をより積極的に進めるとともに、自動車産業の成長が続く中国やインドなど、ＢＲＩＣs諸国の生産拠点拡充を視野に入れ、事業の拡大を図ります。
事業目標として、２０１０年度におけるグローバルシェア４４％を目指します。
|
中間膜の生産拠点一覧
|
|
|
工場名
|
場所
|
稼動時期
|
生産品
|
|
製膜
|
滋賀水口工場
|
滋賀県甲賀市
|
1960年
|
通常膜、遮音膜★、遮熱膜、遮音・遮熱膜★
|
|
メキシコ工場
|
メキシコ・クエルナバカ市
|
1971年
|
通常膜
|
|
オランダ工場
|
オランダ・ルールモンド市
|
1997年
|
通常膜☆、遮音膜
|
|
タイ工場
|
タイ・ラヨン県
|
2002年
|
通常膜
|
|
中国工場
|
中国・江蘇省蘇州市
|
2004年
|
通常膜
|
|
アメリカ工場
|
アメリカ・ケンタッキー州
|
2007年
|
通常膜、遮音膜
|
|
原料
|
滋賀水口工場
|
滋賀県甲賀市
|
1960年
|
原料（ポリビニルブチラール）
|
|
オランダ工場
|
オランダ・ヘレーン市
|
2007年
|
原料（ポリビニルブチラール）
|
|
|
★：ＨＵＤ用も生産
☆：ルーフ部一体型フロントガラス用も生産
|
|
