導電性粘着テープ
#7800シリーズ

導電性・粘着力・薄さに優れ、薄型機種のグランド、シールド用途に適したテープです。

シリーズ
Series		 7800
YCSBN		 7800YCSB 7800YCWB
品名
Name		 7830
YCSBN		 7830
YCSB		 7848
YCSB		 7865
YCSB		 7848
YCWB
Tape厚み
Thickness		 30μm 30μm 48μm 65μm 48μm
基材厚み
Base thickness		 18μm 12μm 18μm 35μm 12μm
構造
Structure		 導電性片面粘着テープ　構造の図 導電性片面粘着テープ　構造の図
用途
Application		 グランディング
GND		 ● ● ● ● ●
シールド
EMI Shielding		 ● ● ● ●
静電気除去
ESD		 ● ● ● ● ●
+α機能
+Function		 耐折り曲げ
Bending		 ● ●
薄型化
To be Thin		 ● ●
放熱
Heat Dissipation		 ● ● ● ● ●
Adhisive 180°JIS　Z0237　SUS
(N/25mm)		 10.1 14 19.1 23.0 13.4
Retention 85℃*1kg* (mm) 0 0 0 0 0
XY Electrical Resistance
(mΩ/sq)		 20 20 20 20 20
Z Tape Size：
25×25mm2
Load：500g　Cu
(mΩ/(25mm□))		 4 4 8 8 7

特長

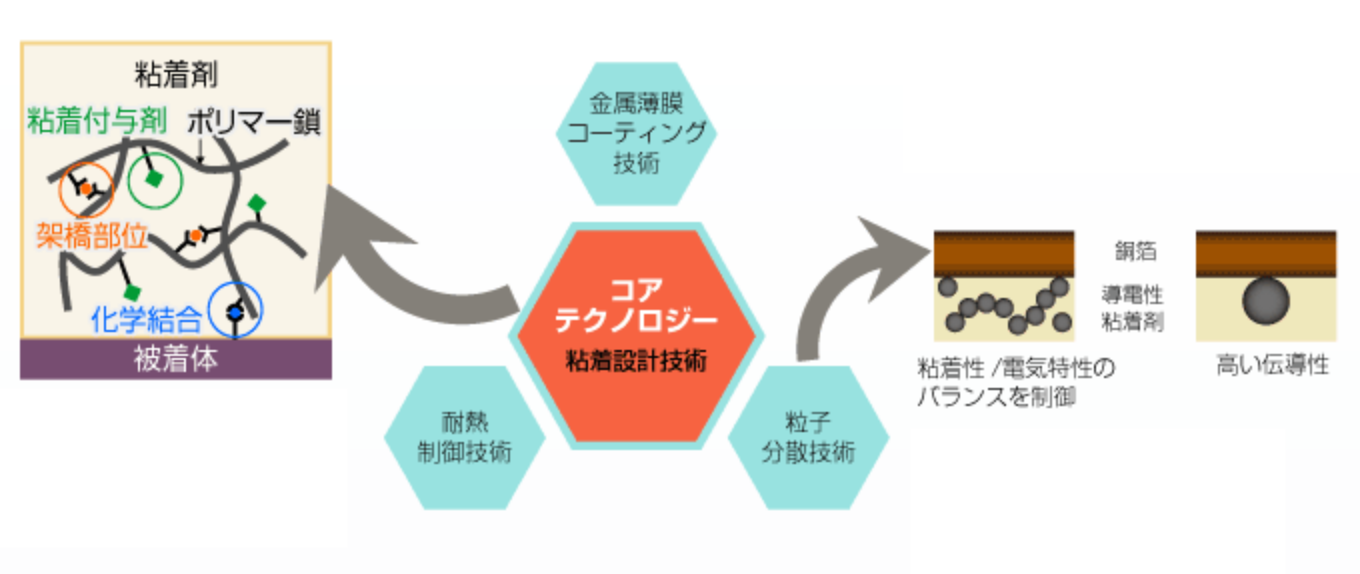

使用環境に対応した粘着剤設計が可能

使用環境に対応した粘接着設計が可能（導電性の高機能化を実現します）

粘着剤を分子レベルで制御することにより、高信頼設計、耐熱設計などさまざまな特性を付与できます。

金属箔以外にも銅箔、不織布やＰＥＴフィルムにナノオーダーで金属薄膜コーティングしたものを取り揃えており、複合機能化を実現します（AI,Cu,Ag,Ti,SUSなど）

フィラーの選定に加え、独自の分散性制御技術により導電性の高機能化を実現します。

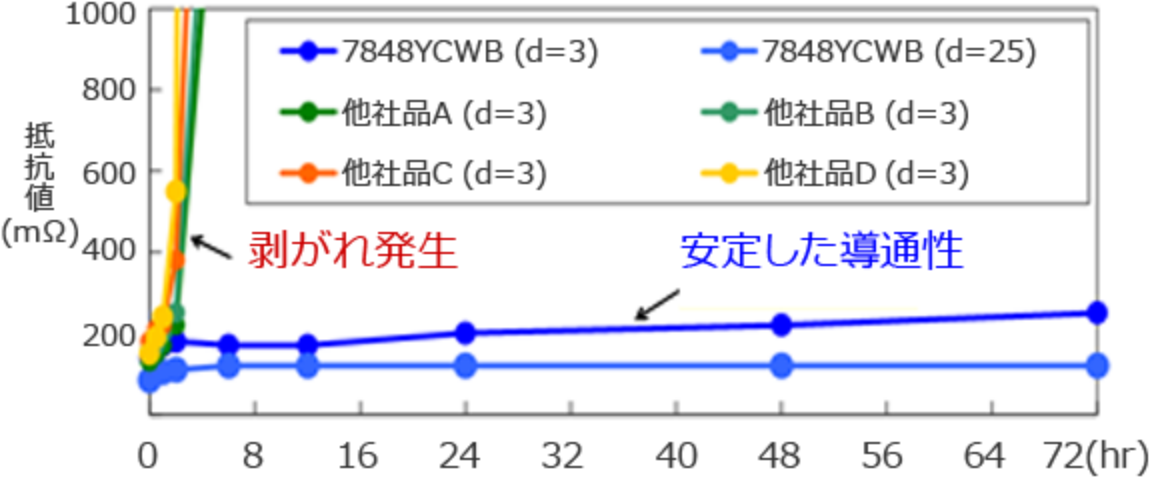

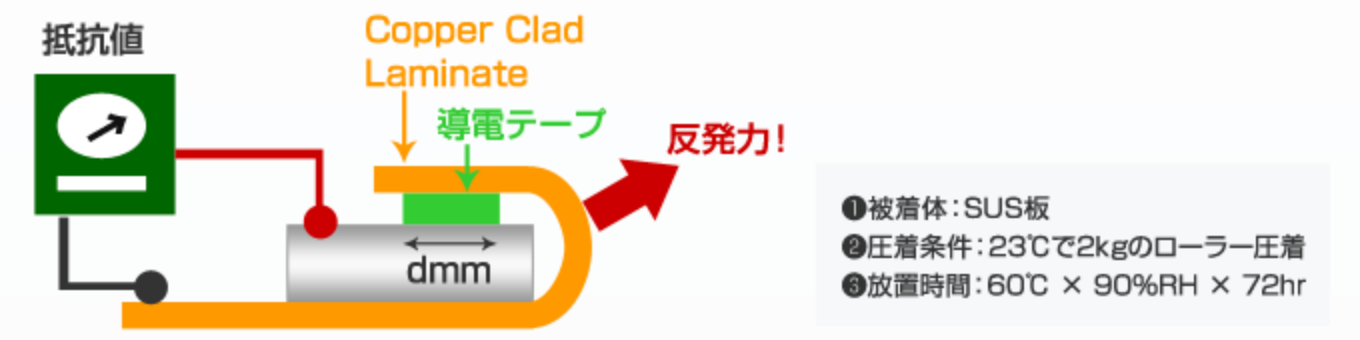

フリップアップ試験比較

フリップアップ試験比較の図（他社品では剥がれが発生しますが、当社導電テープは、安定した導通性を保ちます）
フリップアップ試験比較の図（他社品では剥がれが発生しますが、当社導電テープは、安定した導通性を保ちます）

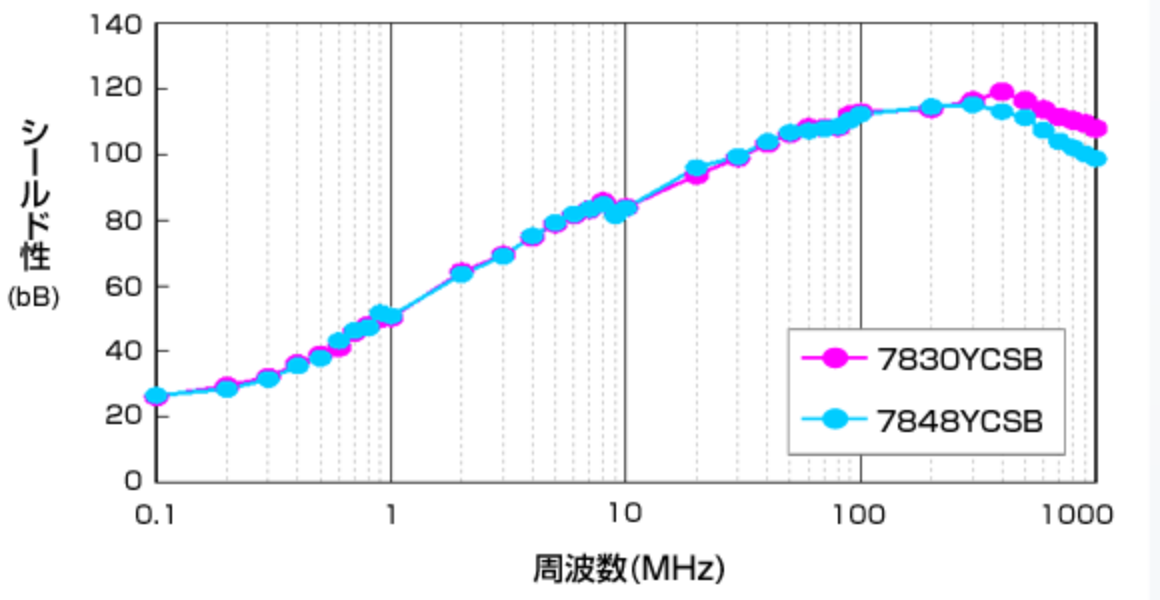

シールド性能

シールド性能の図

用途

電子デバイスの静電気/ノイズ対策に御使用頂いております。

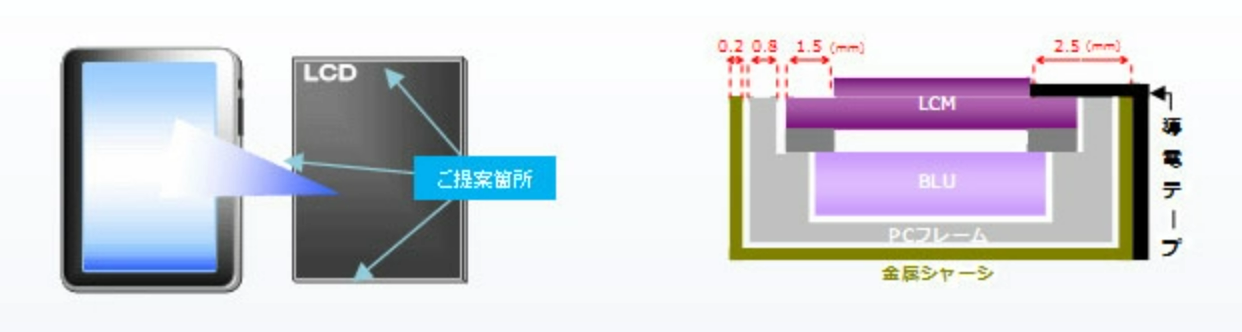

1LCD周辺の静電気除去

1 LCD周辺の静電気除去の図

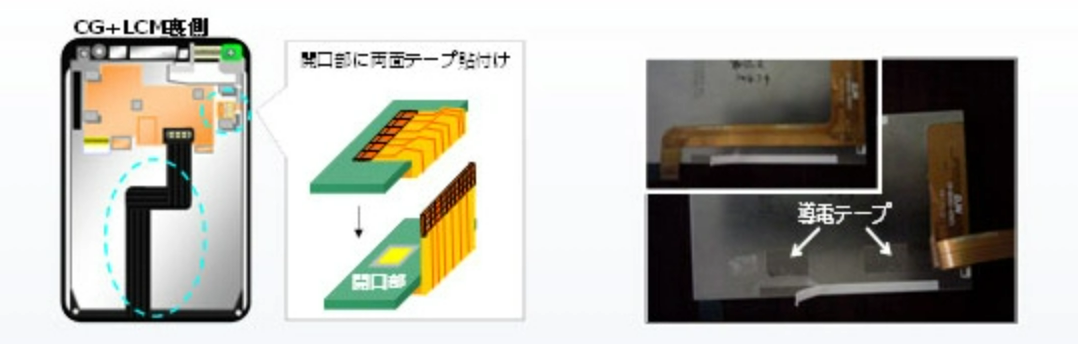

2電子デバイスのグランデング用/シールド用

2 電子デバイスのグランデング用/シールド用の図

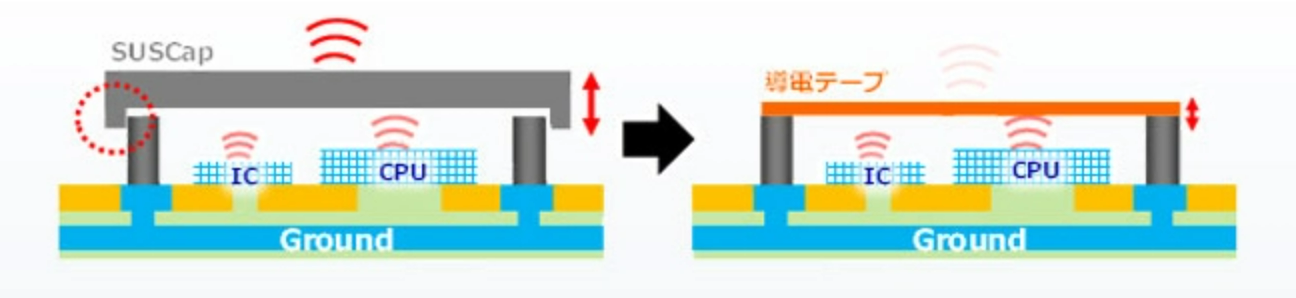

3金属シールドケース代替用途

３ 金属シールドケース代替用途の図
