防水・衝撃吸収用途
機能フォームテープ
#5200シリーズ

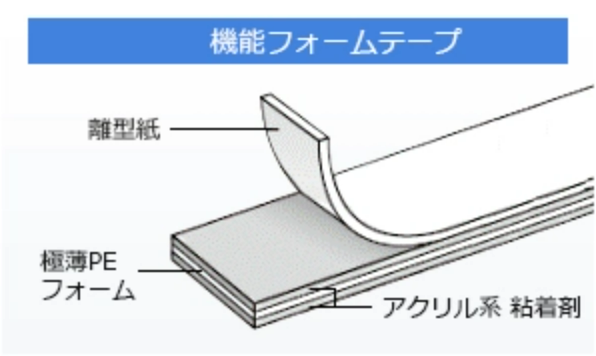

機能フォームテープ 5200シリーズは、応力緩和性に優れたフォームと粘着剤との組み合わせで、高い衝撃吸収を可能にしたテープです。
特長
- 高い衝撃吸収性を有し、落下による剥がれや破損を抑制します。
- 段差追従性に優れ、高い防水、防塵性能を発揮します。
- 耐反発性に優れ、曲面への貼り付け時も高い接着信頼性を有します。
- 豊富な厚みラインナップにより、様々な設計、ニーズに対応可能です。

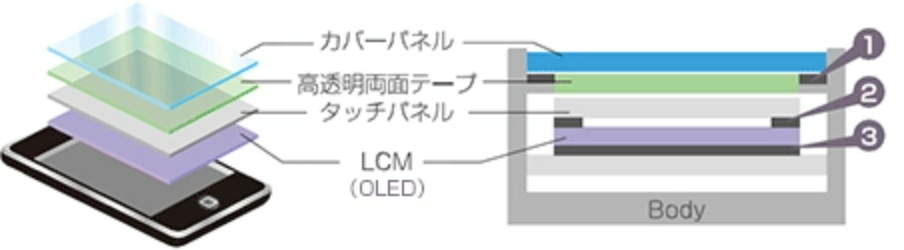

用途
1カバーパネル、筐体の貼り合せ
2TSP、LCM(OLED)貼り合せ
3LCMのクッション材など
ラインナップ
| 品番 | 特性 | 厚み（μm） | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 100 | 150 | 200 | 250 | 300 | 400 | 600 | 900 | 1100 | ||
| 5200NSB | 標準 | 5220NSB | 5230NSB | 5240NSB | 5260NSB | 5290NSB | 52110NSB | |||
| 5200PSB | 強粘着力 | 5215PSB | 5220PSB | 5225PSB | 5230PSB | |||||
| 5200NAB | 衝撃吸収性 | 5210NAB | 5215NAB | 5220NAB | 5225NAB | |||||
| 5200PCB | 高衝撃吸収性 | 5215PCB | 5220PCB | 5225PCB | 5230PCB | |||||
| 5200PFB | 超衝撃吸収性 | 5225PFB | 5230PFB | |||||||
その他

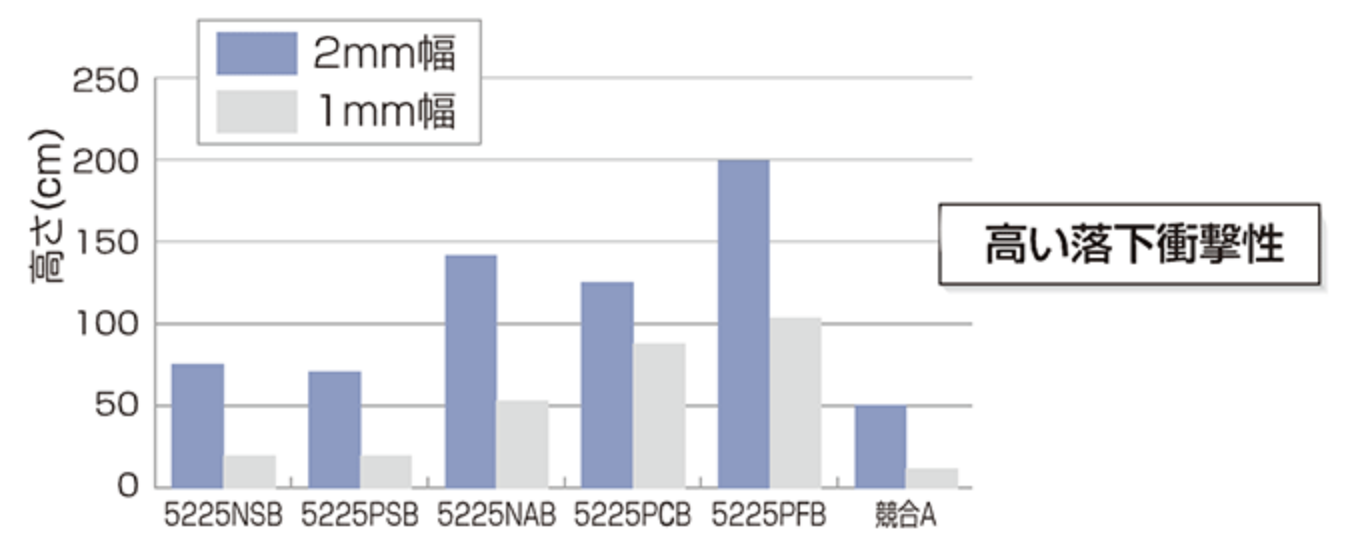

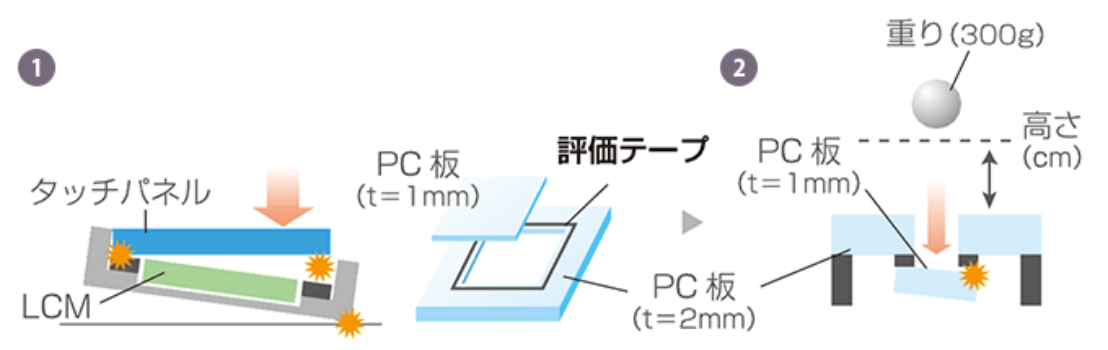

衝撃試験【耐落下衝撃性評価】
落下の衝撃による剥がれが発生しやすいかの評価
1テープを打ち抜き（3inch、2mm幅と1mm幅）、穴あきPC板にテープを貼る。テープの上にPC板を載せ、5kg、10secで圧着する。
2常温で一日放置後、重りを落下させ、PC板がはがれた高さを測定。

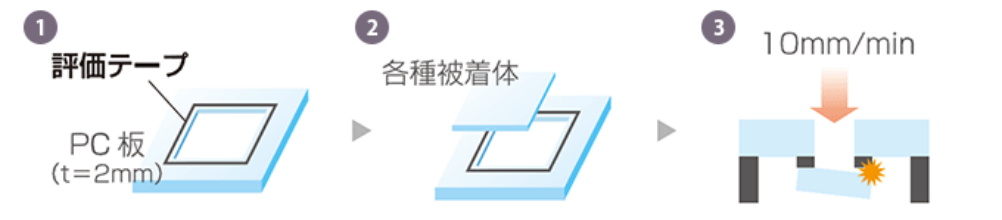

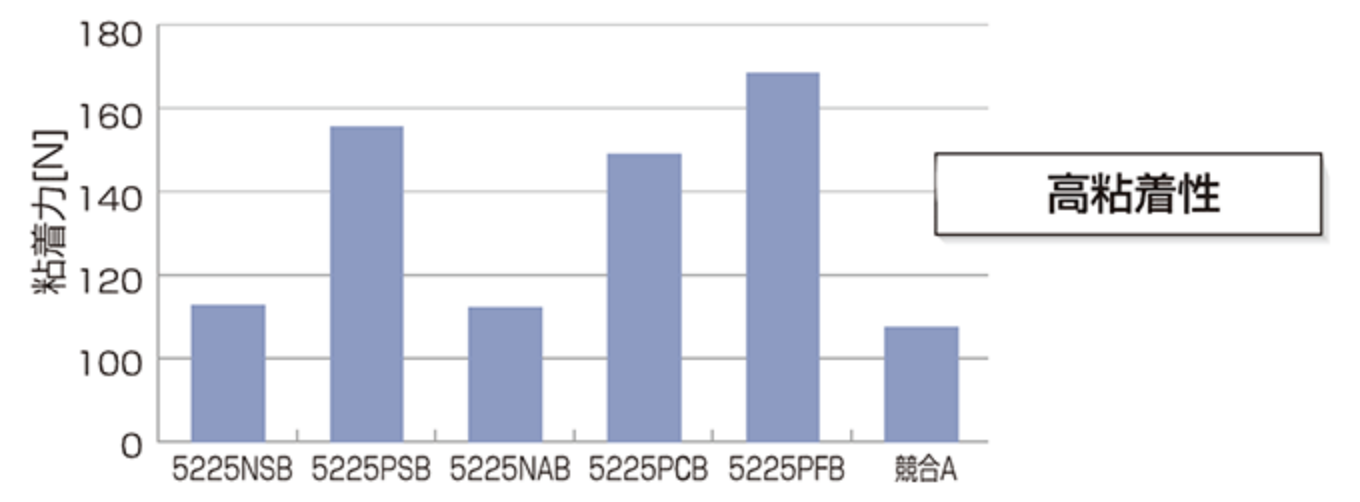

粘着力試験【PUSH粘着力】
額縁に打ち抜き、より実用に近い形で粘着力を評価
1穴あきPC板に図の様に評価テープを貼る。
2テープの上に各被着体を載せ、5kg、10secで圧着する。
3常温で1日放置後、図のようにPC板に空いた穴から荷重を掛けていく。被着体板から外れたときの荷重を比較する。
