樹脂コア導電性微粒子
ミクロパールAU

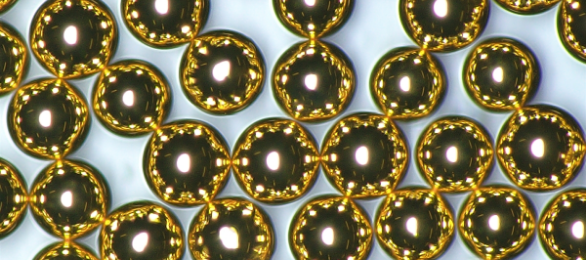

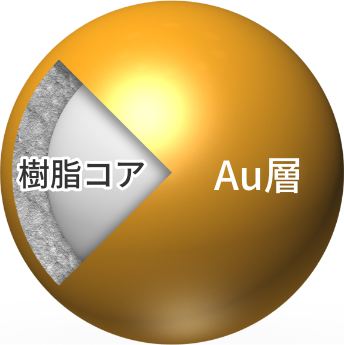

1.ミクロパールAUとは
電子部品と基板間の導通、熱伝導、ギャップ形成などに利用可能です。

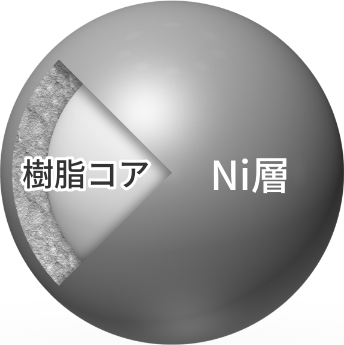

![樹脂コア金属被覆微粒子 ミクロパールAU](./images/Micropearl_01.jpg)
2. 特長

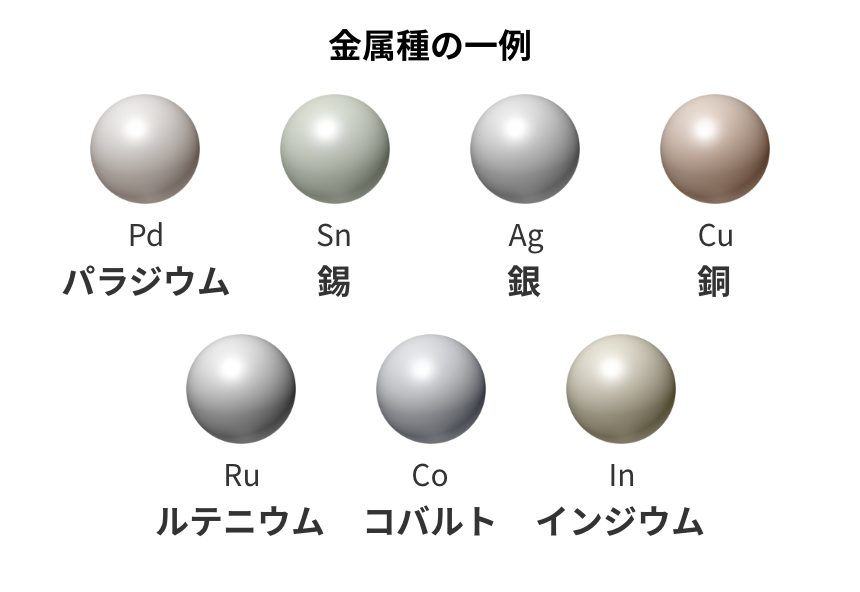

1金属種ラインナップ
様々な金属種を保有しており、用途に合わせ適宜ご選択頂けます。
![金属種ラインナップ](./images/Micropearl_02.png)

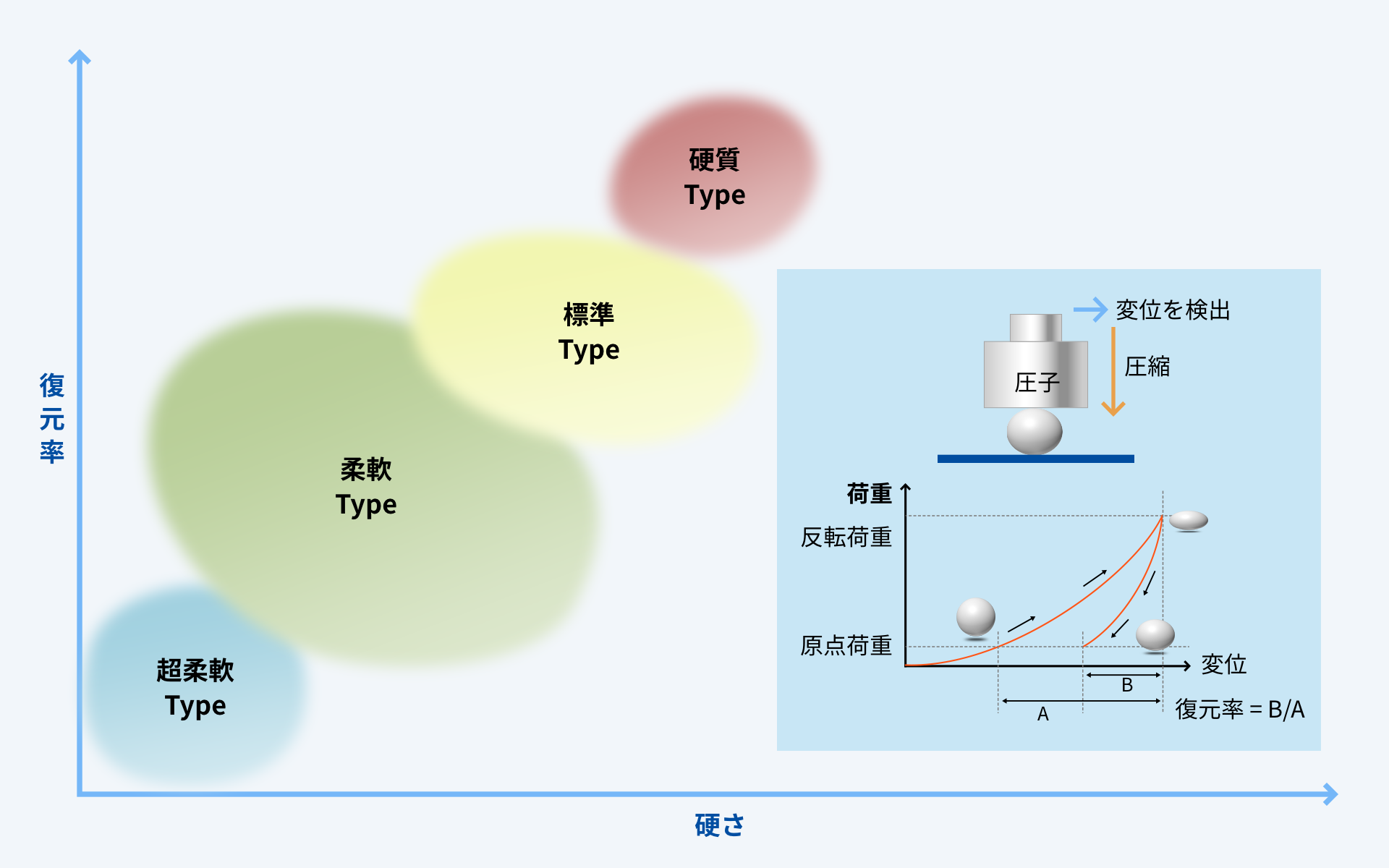

2硬さ制御
プラスチック粒子と金属膜の制御で硬さ・復元率の調整が可能
![硬さ制御](./images/Micropearl_03.gif)
3体積抵抗

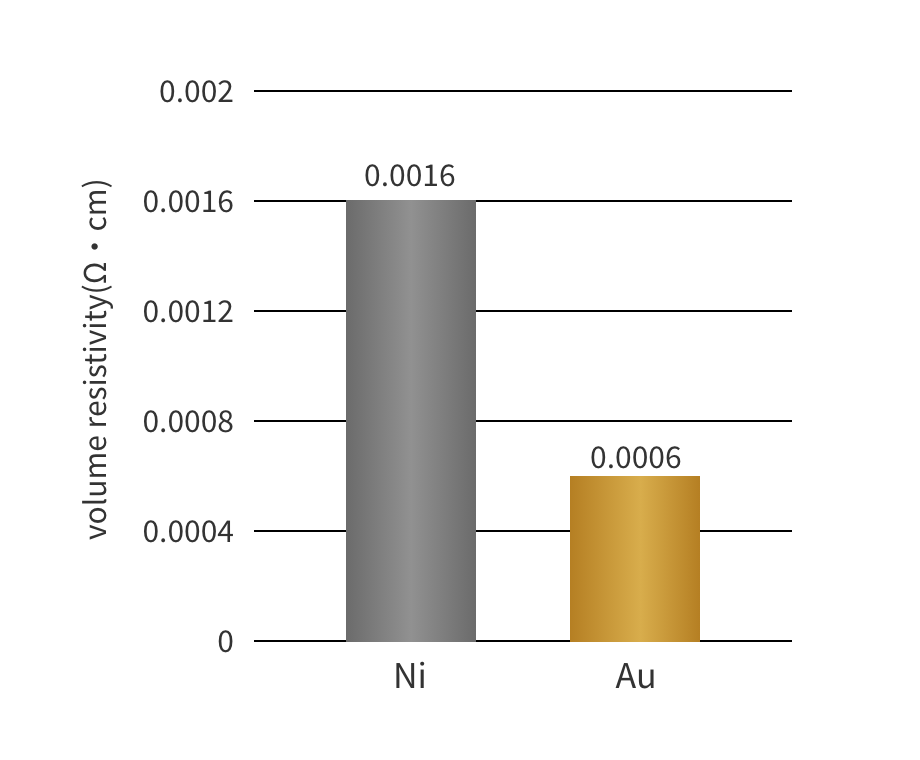

♦金属種による体積抵抗値
![金属種による体積抵抗値](./images/Micropearl_04.gif)

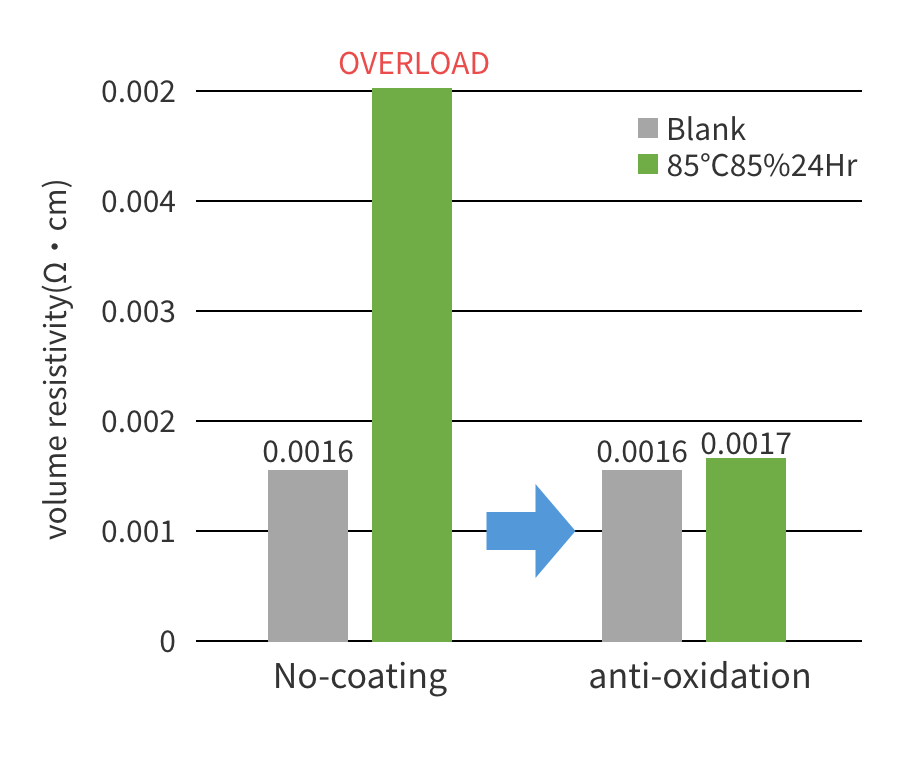

♦Ni被膜の防錆処理効果
![Ni被膜の防錆処理効果](./images/Micropearl_05.gif)
- 樹脂コア10μmでの評価参考値。
- 上記は規格値ではありません。粒径・金属膜厚で変化します。
4比重
金属粉に比べ低比重のため、複合材料中での沈降抑制、材料軽量化が可能
金属種 | 形態 | 比重 |
---|---|---|
Ni | 金属粉 | 8.9 |
ミクロパールAU | 1.9 | |
Au | 金属粉 | 19.3 |
ミクロパールAU | 2.2 | |
Cu | 金属粉 | 8.9 |
ミクロパールAU | 2.1 | |
Ag | 金属粉 | 10.5 |
ミクロパールAU | 2.7 |
- 樹脂コア10μmでの参考値。
- 上記は規格値ではありません。粒径・金属膜厚で変化します。
3. 用途例

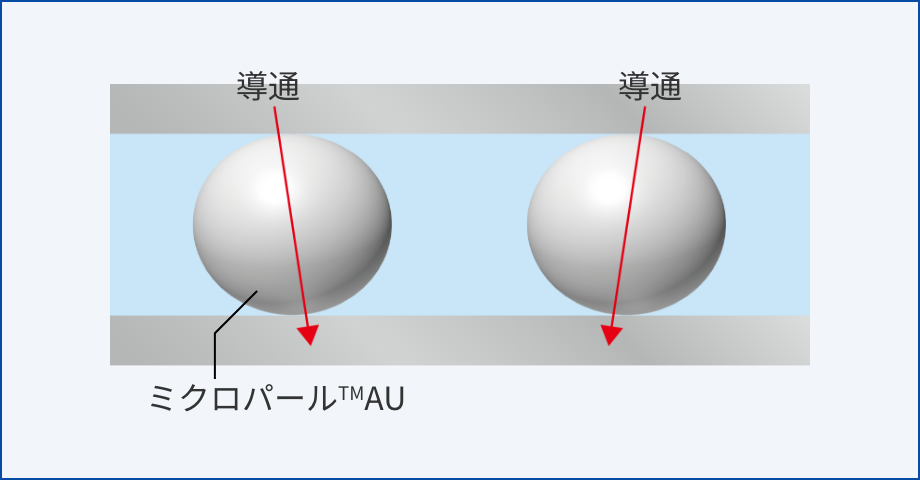

1導通接続用途
- 導通・放熱+接続部材間の均一ギャップ保持
- 均一粒子径+単分散性による異方導通接続

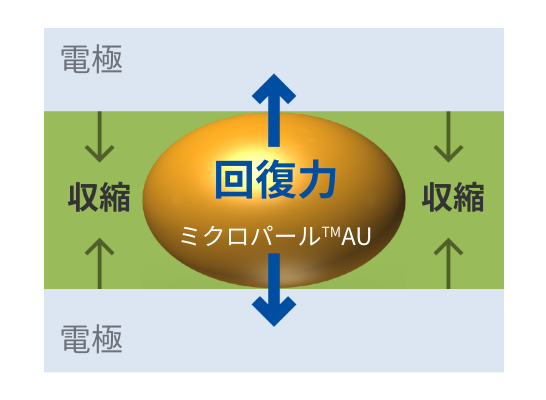

- 樹脂コアの反発追従性で長期接続信頼性向上
- 低比重による材料軽量化

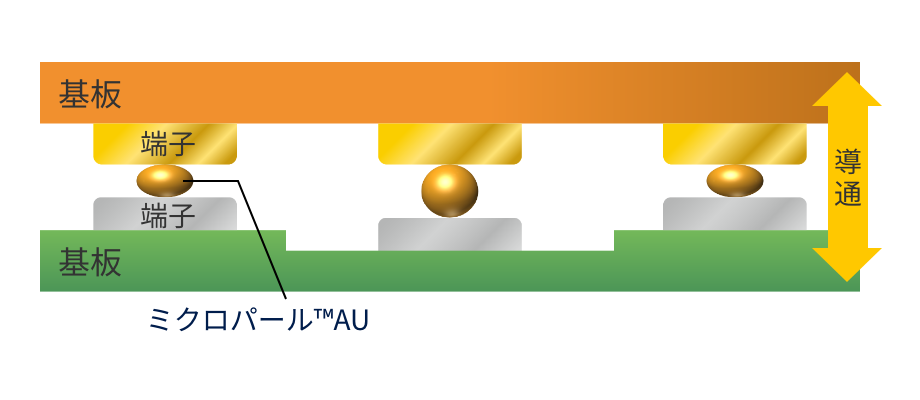

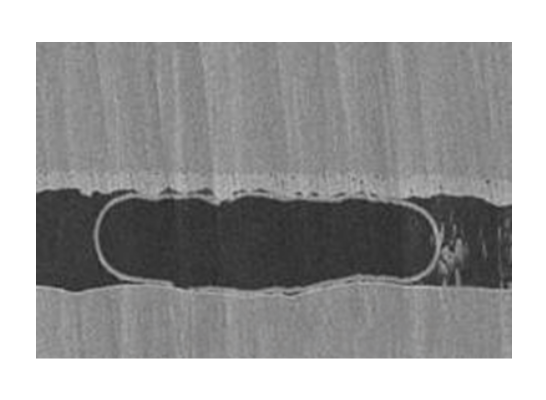

![端子間接続](./images/Micropearl_list1_01.gif)

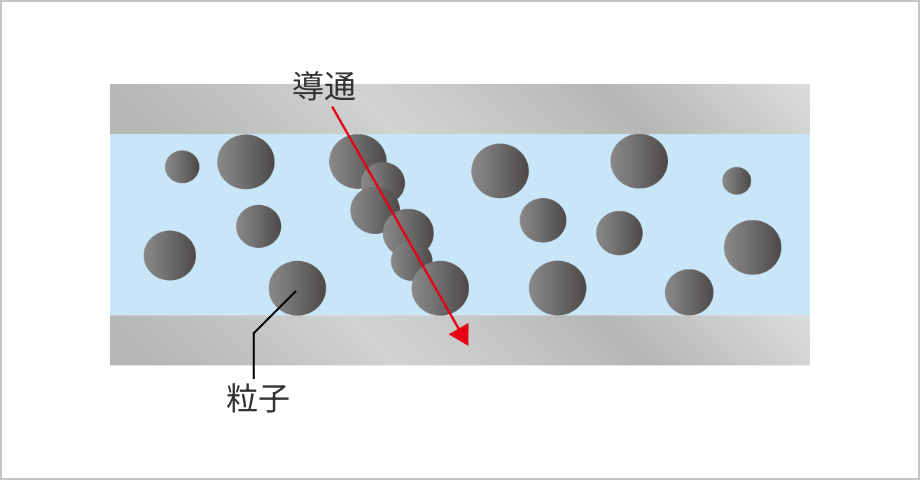

![導通経路形成](./images/Micropearl_list1_02.gif)

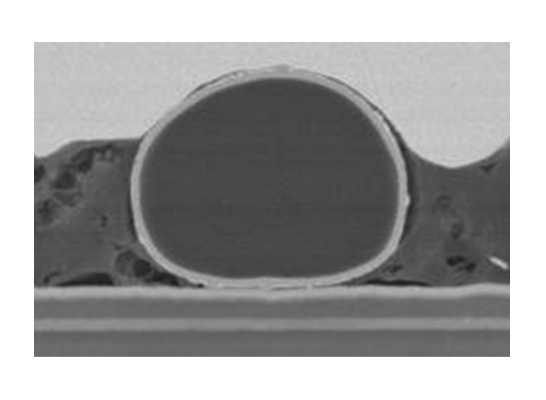

![端子間接続例](./images/Micropearl_list1_03.gif)

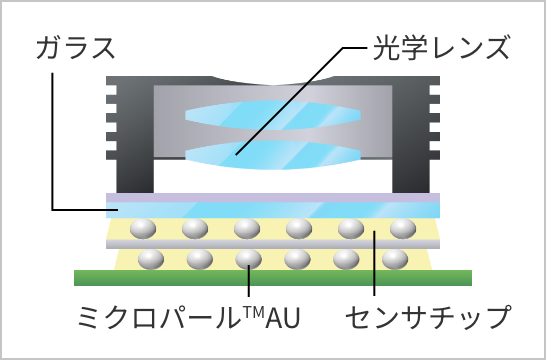

2電極形成用途
- 豊富な粒径・均一粒径で極小・狭ビッチ電極形成
- 基板間の低背化で高周波特性向上
- 柔軟性と反発性を備えた弾性電極形成
![LCDガラス基板間の導通材料](./images/Micropearl_list2_01.gif)
![パワー半導体と基板間のギャップ制御材料](./images/Micropearl_list2_03.jpg)
![LEDチップと基板間のギャップ制御材料](./images/Micropearl_list2_02.gif)

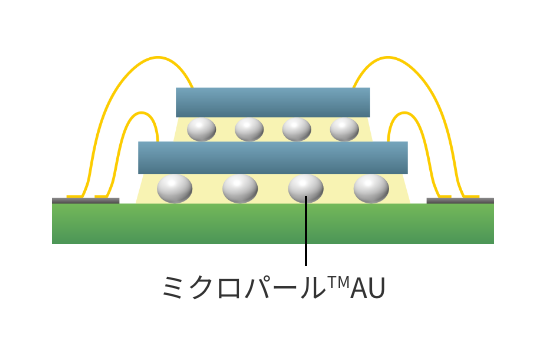

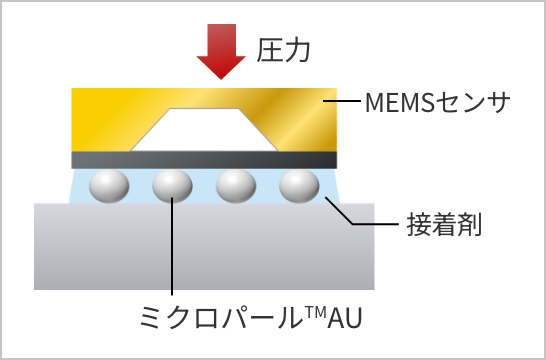

3厚み制御、応力緩和用途
- Tilt制御による応力分散
- 接合層の低弾性化とせん断強度UP
- 部材間の線膨張差による熱応力を緩和
- 脆材料実装時の応力緩和
![Tilt制御による応力分散](./images/Micropearl_list3_01_L.gif)
![接合材のTilt制御効果](./images/Micropearl_list3_03_L.gif)
![低弾性化・せん断強度UP](./images/Micropearl_list3_02_L.gif)
![接合体の応力シミュレーション](./images/Micropearl_list3_04_L.gif)
