-5G/6G 대응용 제품-
투명 플렉서블 전파 반사 필름

개발품
투명 필름을 붙이는 것 만으로 외관을 해치지 않고 통신환경 개선

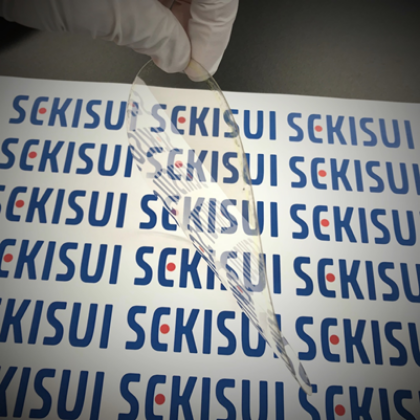

2GHz~sub6~mm파~150GHz대역의 전파를 반사 가능하며, 여러 물체의 표면에 붙이는 것이 가능한 얇은 투명 플렉시블 필름
5G 혹은 6G 고주파 통신은, 지향성이 높고 감쇠되기 쉬운 성질에 의해 전파가 전달되지 않는 문제점이 있습니다.

본 재료를 시공하는 것만으로도 경관을 해치지 않고, 다양한 장소에도 전원 없이도 통신 환경을 개선할 수 있습니다.

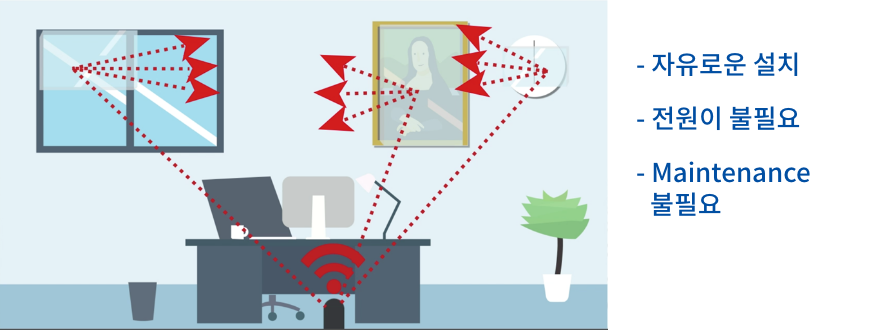

벽이나 창문, 벽에 걸린 그림 혹은 시계, 곡면 혹은 기둥 등, 어떠한 형태의 장소에서도 포스터를 붙이 듯이 간단하게 시공하는 것이 가능합니다.

또한 다시 붙여야 할 경우 재시공도 간단히 가능합니다. 당사의 전파 반사 필름은 대응주파수 대역이 넓고, 전원이 필요 없기 때문에, 한번 시공하면, 2GHz~sub6~mm파~150GHz 대역의 전파 환경 변경 시에도 교체 유지 보수 기회를 억제하는 것이 가능합니다.

이용자가 스트레스 받지 않게 하며, IoT화 사회를 이끄는, 통신환경을 크게 바꿀 획기적인 재료입니다.

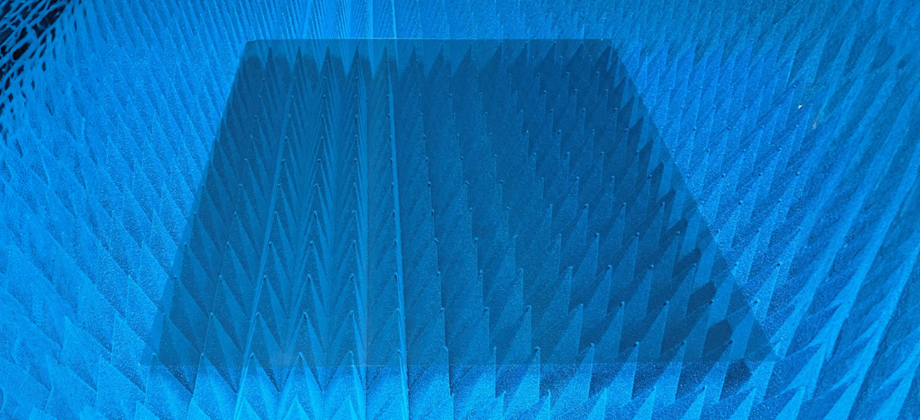

Meta material을 사용한 특수필름 설계로 획기적인 성능을 발휘

세키스이화학공업이 자랑하는 필름 가공 기술과 내부의 특수Meta material층에 의해, 고투명이면서도 전파만을 확산 반사하여, 통신에 있어서 사각지대를 없앨 수 있습니다.

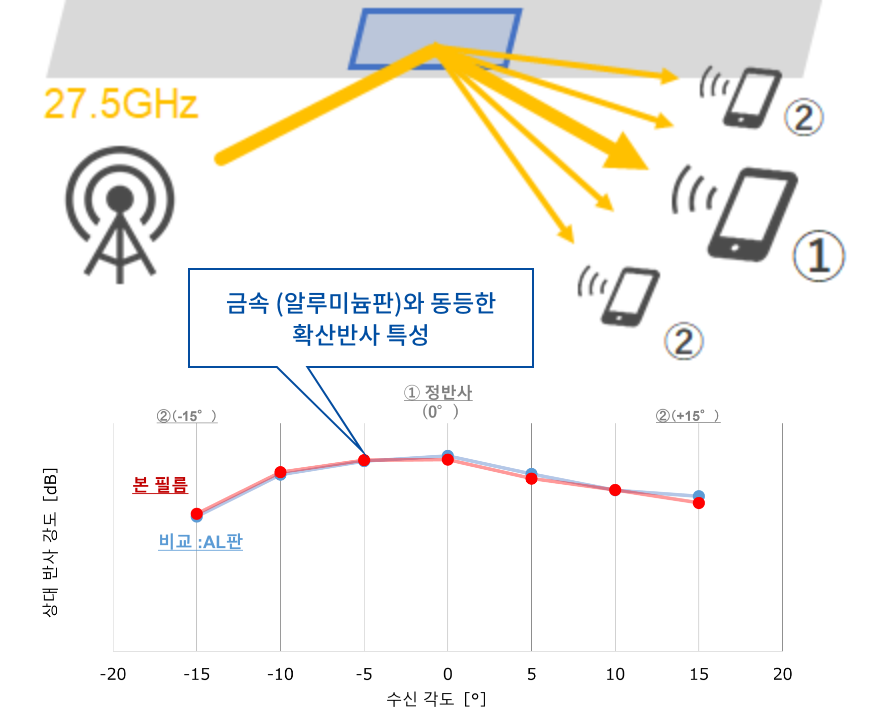

안테나에서 사용하는 것과 같은 금속 재료와 동등한 반사 특성을 가지고, 5G와 장래의 6G에서 사용되는 고주파전파에 대해서 뛰어난 효과를 발휘합니다.

도쿄 도립대학의 로컬 5G 환경을 활용한 전파 반사 실증 실험에 대해

일본 최대급 규모의 로컬 5G를 정비한 도쿄 도립대학에서 투명 플렉시블 전파 반사 필름의 실증 실험을 실시했습니다.

  • 제1회
  • 제2회
<제1회> 2023년 7월
일본 최대급 규모의 로컬5G를 정비한 도쿄도립대학

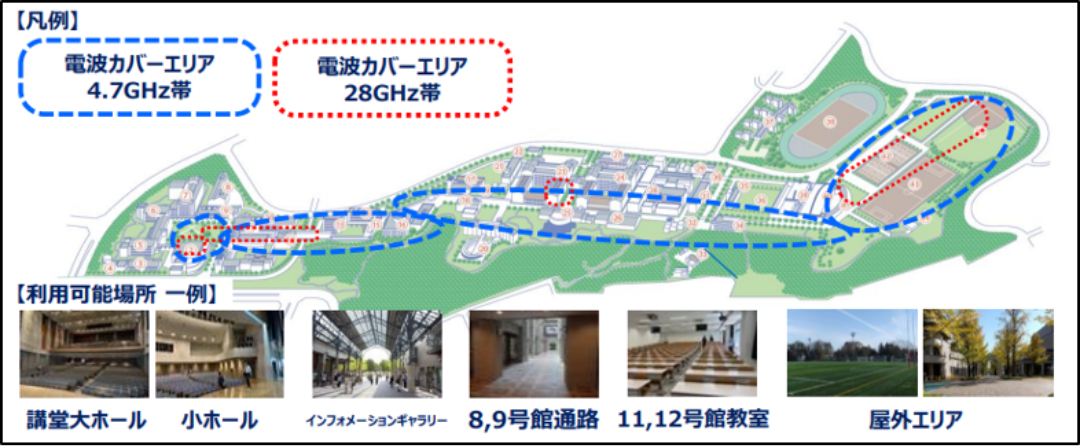

Minami-Osawa캠퍼스의 전파 커버 지역
Minami-Osawa캠퍼스의 전파 커버 지역

※도쿄도립대학 HP로 부터

검증 내용

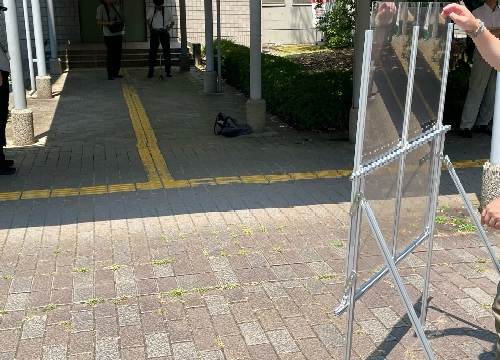

전파가 도착하지 않는 지역→반사필름의 설치에 의한 전파환경변화의 측정
사용전파:sub6, 미리파 전파

검증 내용 검증 내용

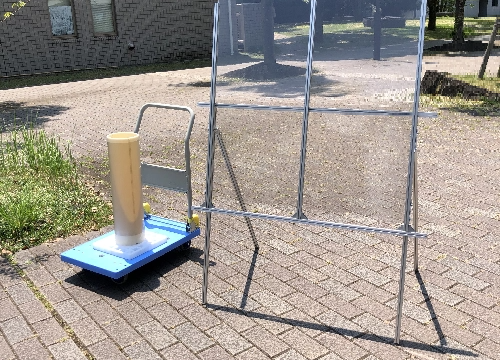

롤 형상의 필름으로 전파환경을 개선
  • 직경을 변화시켜도 전파강도에 큰 차가 보이지 않는 것이 확인 되었습니다.
  • 롤 상태로 설치하는 것으로 반사 필름의 확산성 범위가 확대하여 사각지대를 해소 할 수 있습니다.

반사 필름을 설치함으로서 커버 지역의 확대를 기대 할 수 있습니다.

<제2회> 2023년 12월

검증 내용

원뿔 형상에서의 전파 반사성 평가

  • 원뿔·원기둥 형으로 필름을 설치
  • 원뿔의 높이와 개수를 바꾸어 18패턴으로 평가
  • 사용전파:sub6
  • 평가 장소 (옥외):정보 처리 시설 앞 및 주변
원뿔 형상에서의 전파 반사성 평가

필름 모양

필름 모양
높이
소 (420mm)
중 (620mm)
대 (900mm)
개수
각종 1~3개

반사판 없음-100~-105dBm

반사판 없음

반사판 있음-85~-100dBm

반사판 있음
원추 및 원통형 5G반사판의 개선 효과를 확인.
  • 평평한 판에 비해 전파가 확산되는 영향으로, 강도가 낮음에도 전파 환경 개선이 확인되었습니다.
  • 평평한 판에서는 정반사의 위치 조정이 필요하지만,원뿔 및 원통형에서는 미세한 위치 조정이 불필요했다.

형태 변화에 의한 전파 환경 개선 효과 뿐 아니라, 평평한 판에서 필요한 정반사의 섬세한 위치 조정이 불필요하게 되어, 설치 장소를 가리지 않고, 쉬운 작업성을 기대할 수 있습니다.
