고점도 잉크젯용 잉크

고점도 잉크젯용 잉크란?
기존 잉크젯과 방식의 차이

잉크젯용 잉크란?

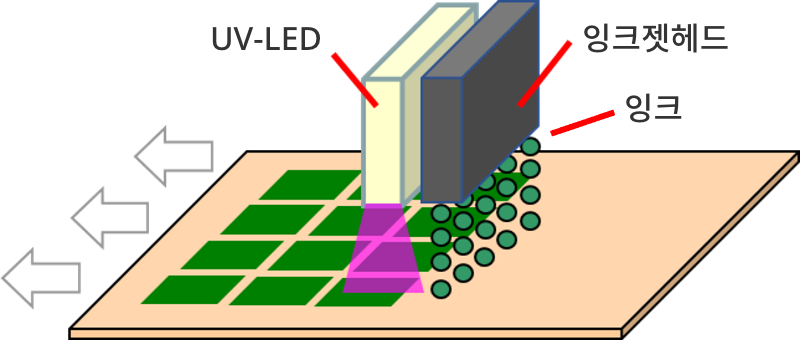

잉크젯은 약20μm의 미세한 광경화성 잉크를 잉크젯헤드의 노즐에서 토출하여 인쇄하는 방식을 말합니다.

고점도 잉크젯용 잉크는 종래에는 토출하지 못했던 점도영역까지 도포를 가능하게한 제품입니다.

잉크젯 방식이 가지는 3가지 특징

  • 온디맨드식 : 임의의 장소에 원, 직선 등의 형태로 인쇄가 가능합니다. 또한 에칭 등의 프로세스가 불필요하여 공정 삭감에도 공헌합니다.
  • 무접촉 : 단차가 있는 기판에 인쇄할 수 있습니다.
  • 마스크 불필요 : 인쇄시 재료의 사용량을 줄일 수 있습니다.

고점도 잉크젯의 두 가지 장점

고점도 잉크젯 재료를 도포하는 것으로 종래의 잉크젯과 비교하여 두 가지 장점이 있습니다.

고기능화

재료 선택성이 넓어지며, 고내열성, 고강도가 가능합니다.

형상 자유도 (고해상도화)

고점도 재료의 특징에 의해, 퍼짐성을 제어하여 고해상도의 인쇄가 가능합니다.

세키스이화학 고점도 잉크젯의 강점

과제는 인쇄프로세스 최적화

고점도 잉크젯은 많은 장점이 있지만 장치와 재료를 매칭하여 토출하는 인쇄 프로세스의 최적화가 필요합니다.

차별화된 강점

세키스이화학은 장비제조업체와 연계하여 인쇄 프로세스를 포함한 원스톱 제안이 가능합니다.

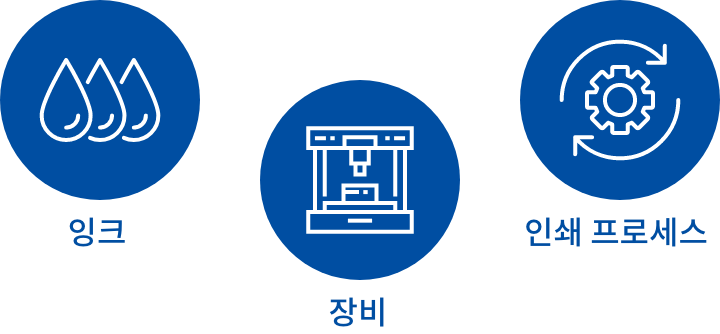

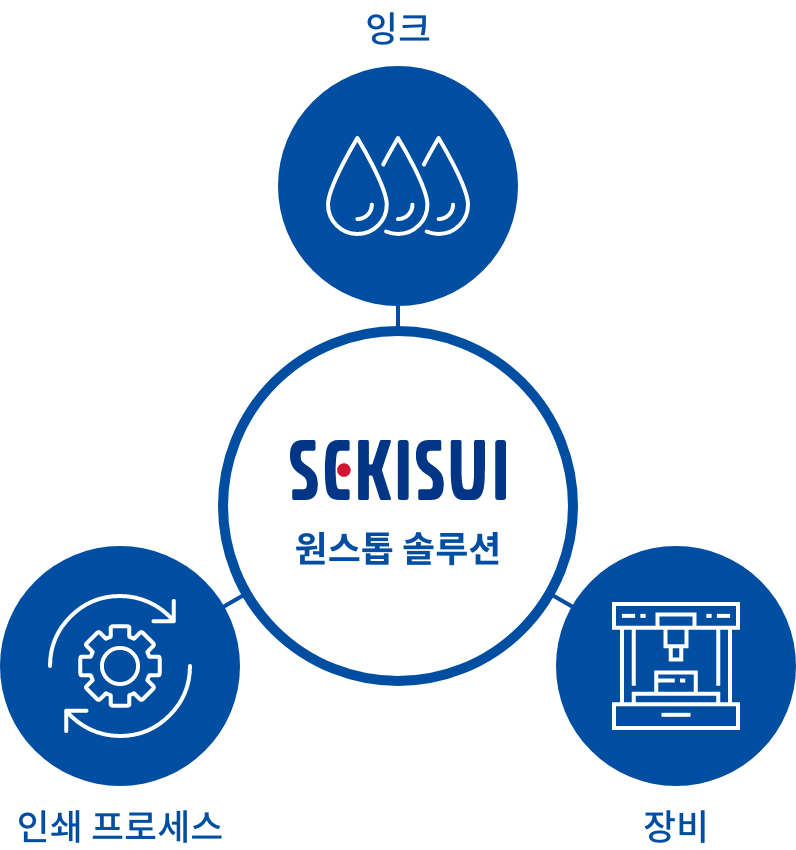

잉크젯 기술은 재료(잉크), 장비, 인쇄프로세스가 필요
각각의 기술만으로는 도포할 수 없습니다
원스톱 개발으로 도포최적화 가능

고점도 잉크젯 시스템 특징

고기능 재료 × 형상 자유도

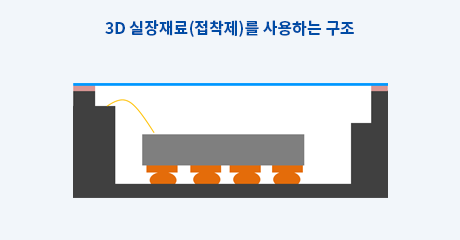

접착제~격벽재까지 갖춘 독자적 설계의 고기능 재료
  • 높은 내열성 높은 내열성
  • 높은 내 화학성 높은 내 화학성
  • 높은 접착성 높은 접착성
  • 낮은 Out-gas성 낮은 Out-gas성
  • 높은 차광성 높은 차광성
도포 형상을 자유롭게 제어 가능
  • 평탄한 형상 평탄한 형상

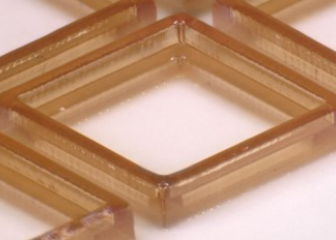

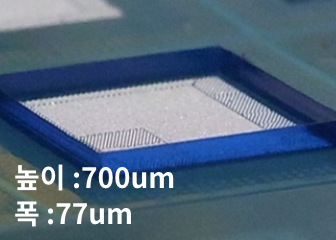

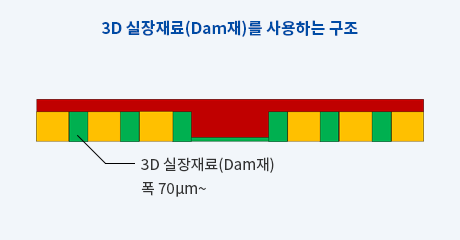

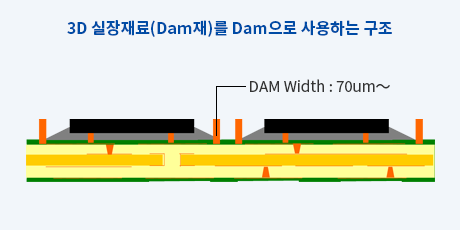

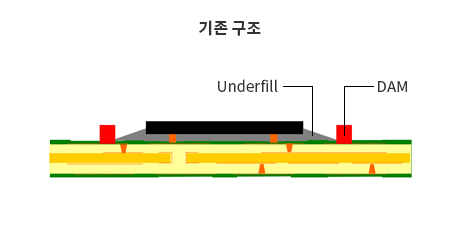

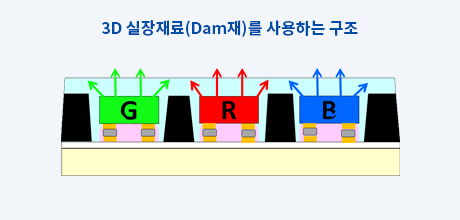

  • 격벽재 (DAM재) 격벽재 (DAM재)
  • 계단 형상 계단 형상

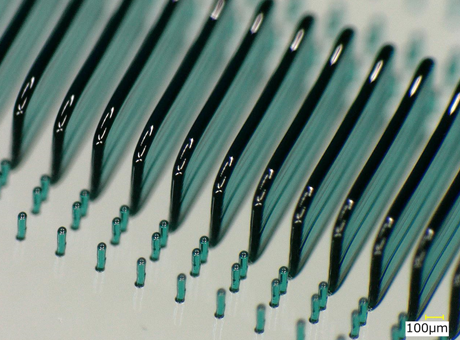

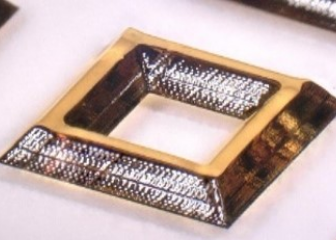

  • 경사(Tilt) 형상 경사(Tilt) 형상

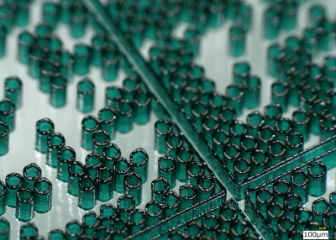

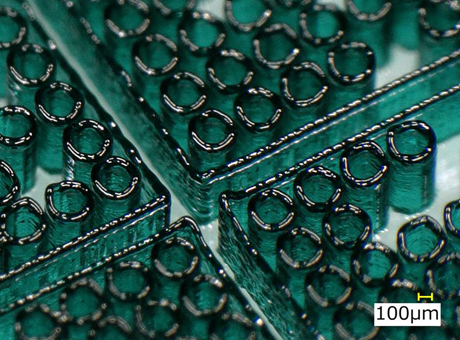

  • 원통 형상 원통 형상

고점도 잉크젯의 두 가지 우위성

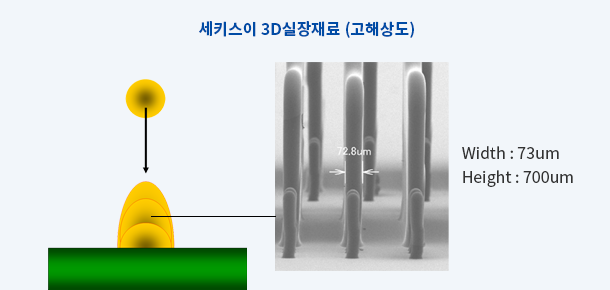

세키스이화학의 잉크젯은 고점도잉크로 착탄후 잘 퍼지지 않아 고해상도 패턴도포가 가능합니다.
디스펜서 등의 다른 방식으로는 달성하기 힘든 가늘고 높은 도포가 가능하여 「광범위한 인쇄」와 「생산프로세스 삭감」의 강점을 가지고 높은 성능을 발휘합니다.

도표1인쇄방식 비교

인쇄 방식 해상도 높이 총 생산비용 공정시간 특징
세키스이 잉크젯
  • 생산성이 뛰어나 총 생산비용을 억제할 수 있습니다.
  • 일반적인 잉크젯 대비 High-aspect 형상및 협폭인쇄가 가능합니다.
일반적인 잉크젯 × ×

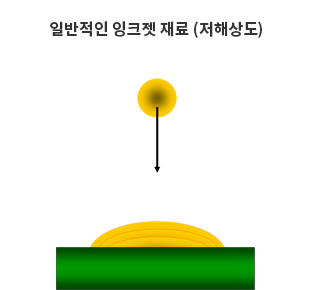

  • 저점도도포로 높이 쌓기 어려움
스크린 × ×
  • 고점도재료의 인쇄 가능
  • 높게 쌓기 어려워 마스크 필요
디스펜서 × ×
  • 고점도재료의 인쇄 가능
  • 싱글 노즐이므로 생산시간이 걸림
포토리소그래피 × × ×
  • 고점도재료의 인쇄 가능
  • 많은 공정이 필요하여 공정비용이 높음

도표2각 방식의 인쇄 범위 · 높이 비교

타방식 + 종래 잉크젯 방식

당사 잉크젯 방식

프로세스 비교

포토리소그래피(※)와 잉크젯 방식의 프로세스 비교
포토리소그래피 방식
  • 혼합
  • 스크린 인쇄
  • Pre-bake
  • 노광
  • 현상
  • 여열 경화

포토리소그래피(photolithography)란?
포토레지스트를 기판 위에 도포해 패턴 형태로 노광·현상 공정을 함으로써 회로 패턴 등을 생성하는 기술.반도체 제조에 사용되는 솔더 레지스트 등에서 이용된다.

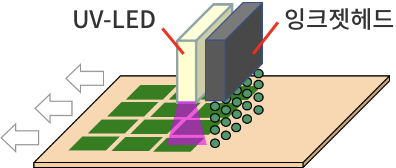

잉크젯방식
  • 잉크젯 인쇄+ UV경화
  • 열경화
프로세스 개선/현상액 불필요/무용제로 높은 생산성 및 친환경 공헌

세키스이화학의 고점도 잉크젯은 미세화에 의한 고해상도 실현· 프로세스 단축으로 총 생산비용 삭감에 기여합니다.

용도 예

고점도 잉크젯은 휴대폰이나 디스플레이,기판 패키지 등 다양한 용도에 사용할 수 있습니다.

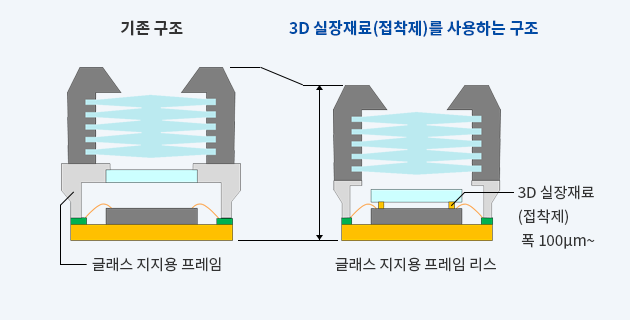

외장 주변의 패턴 형성 및 고기능화

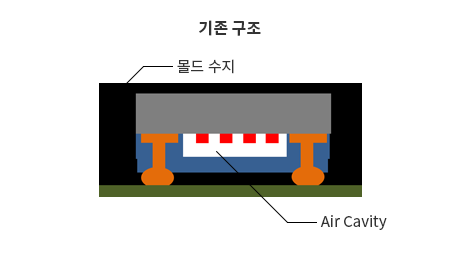

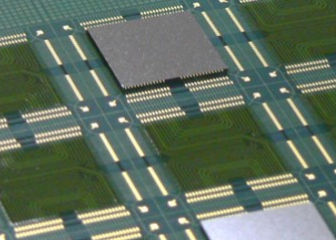

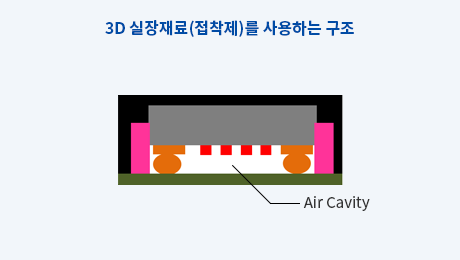

패키지 등의 미세화

기타 응용 방법

멀티헤드 장비를 사용하여 여러 잉크를 하나의 프로세스로 도포 가능

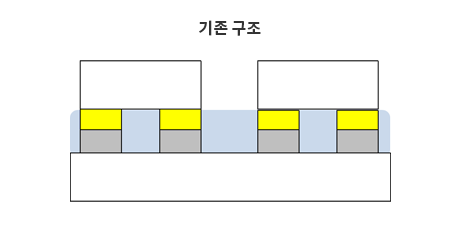

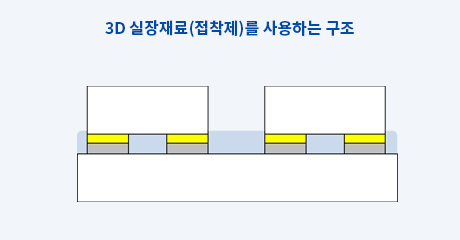

응용예① GAP 제어 접착제

응용예② 절연+도전

다양한 요청사항을 들려주십시오.
본 제품의 영업 및 기술 지원이 가능합니다.

  • 디스펜서로 미세도포를 검토하고 계신분
  • 3D 프린터로 생산성향상을 검토하고 계신분
  • 잉크젯의 고기능화를 검토하고 계신분
특수인쇄

원통 · 판상형부터 경사, 계단형 등의 다양한 형상, 사이즈가 필요하신 분

높은 생산성, 친환경를 겸비한 세키스이화학의 잉크젯재료로 고객의 과제 해결에 공헌합니다.
