세키스이의 클린 용기 솔루션
철저한 파티클 관리와 엄선된 저용출 그레이드의 원료를 사용함으로써, 다수의 고순도 약품이나 의료・화장품・향료 등에 사용되고 있습니다. 100cc~1L의 bottle, 10L~20L의 tank, 200L의 drum까지 클린도가 높은 클린 용기를 제공합니다.
![세키스이의 클린 용기 솔루션](../../common/images/blow/img01.png)
연구 개발에서 양산까지 원스톱으로 대응합니다.

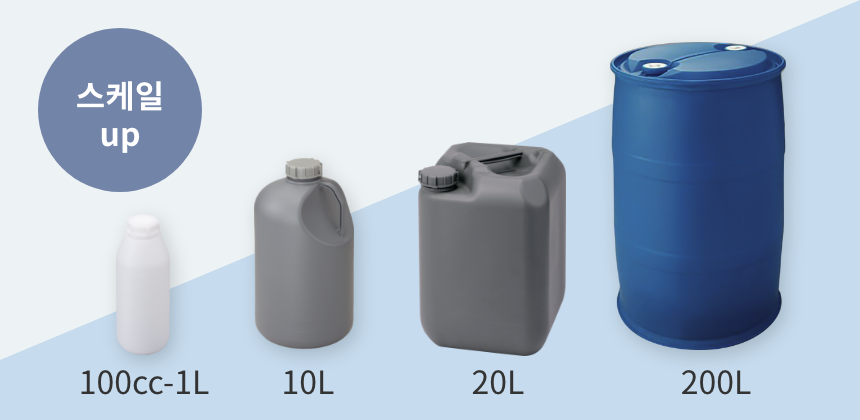

Lab에서 양산까지 스케일 up이 용이합니다

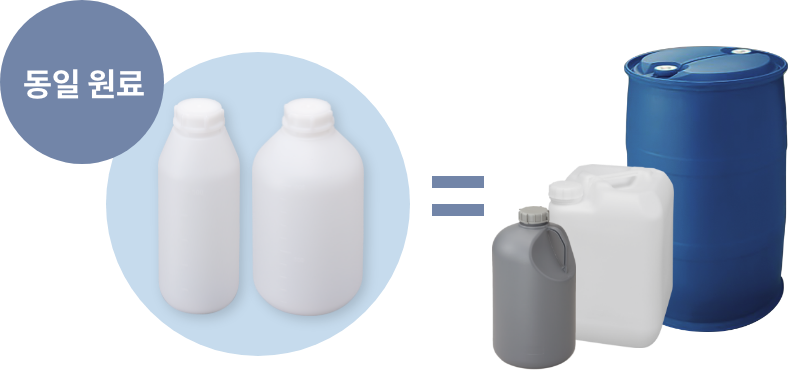

모든 용량에서 같은 클린 원료를 사용하기에 스케일 up 시점에서 용기 성능 평가의 번거로움을 생략할 수 있습니다
뛰어난 클린 성능으로 내용액의 품질을 유지합니다
내용액에 대한 불순물 용출을 극한까지 억제하고 있습니다
위험물 운송에 필요한 UN 규격에 대응하고 있습니다
모든 용량에서 UN규격(위험물의 운송에 관한 국제 연합 권고)에 적합합니다
![동일 클린 원료](./images/img02A.png)
![클린 용기의 스케일 up](./images/img02B.png)

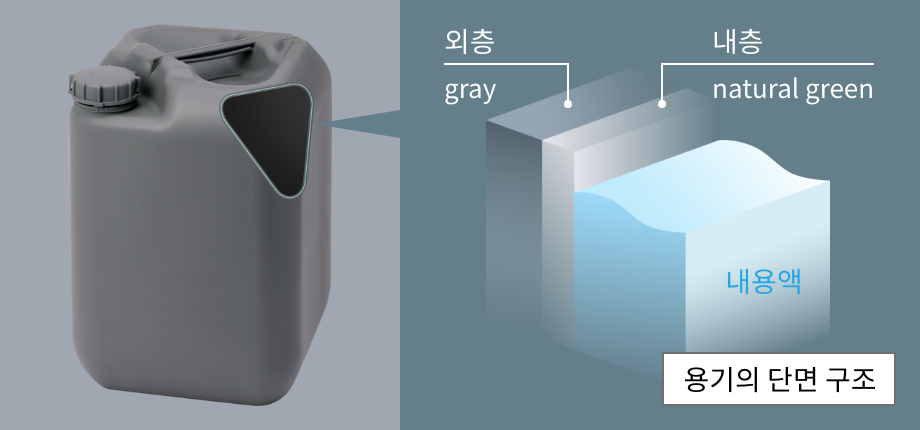

차광 클린 용기
감광성 재료에는 다층 구조를 활용한 차광 클린 용기가 최적
- 내층(액과 접하는 층)에는 저용출 원료를 사용하여 금속 불순물의 용출을 억제
- 외층에는 회색 안료를 사용하여 차광성 확보
![클린 용기의 단면 구조](./images/img03.png)
품질 관리
각 프로세스에서의 철저한 관리로, 최고 품질을 추구
![품질 추적성 관리 철저](../../common/images/blow/img04A.png)
품질 추적성 관리 철저
![클린 환경에서의 생산](../../common/images/blow/img04B.png)
클린 환경에서의 생산
![매 lot마다 파티클 검사](../../common/images/blow/img04C.png)
매 lot마다 파티클 검사
SEKISUI HDPE 용기의 spec
UN 비대응 | UN 대응 | |
---|---|---|
클린 | 클린 | 클린 + UN 규격 |
![]() |
![]() |
|
일반 | 일반 용기 | UN 규격 |
![]() |
![]() |
1용기 내 세정도의 관리 (파티클 관리)
![10~20L 폴리콘](../../common/images/blow/img06A.png)
10~20L 폴리콘
≧0.3μm 30개 이내/ml
![200L 폴리드럼](../../common/images/blow/img06B.png)
200L 폴리드럼
≧0.5μm 10개 이내/ml
2저용출 원료
저용출 그레이드 원료를 사용함으로써 내용액에 대한 불순물 용출을 억제합니다
성능

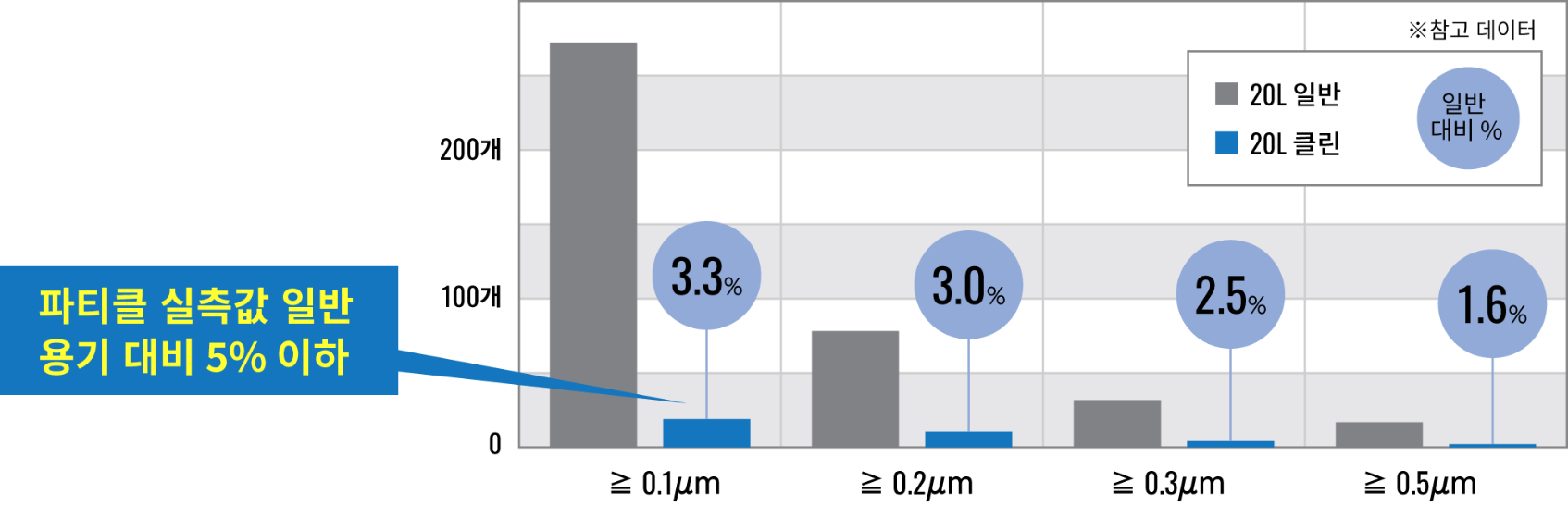

파티클 실측값
초순수 1ml 당 수치
![파티클 실측값](./images/img07.png)
금속 불순물
초순수를 20L 채우고, 40℃에서 1일 (24h) 보관 후에 ICP-MS로 측정
원소 | Na | Mg | Al | K | Ca | Ti | Cr | Fe | Cu | Zn |
---|---|---|---|---|---|---|---|---|---|---|
일반 20L | 16 | 720 | 350 | 6 | 13 | <5 | <5 | <5 | <5 | <5 |
클린 20L | <5ppt (검출 한계 미만)금속 불순물 레벨이 대폭으로 저감 |
