열 프레스 공정용 이형 필름
(저（低）아웃가스 이형 필름)
세키스이 화학공업의 열 프레스 공정용 이형 필름이란?

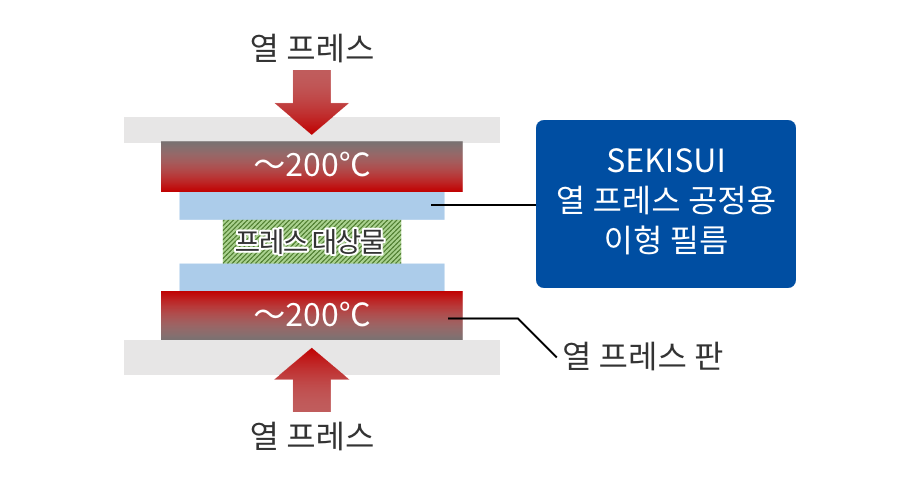

특수 폴리에스테르와 폴리오레핀 쿠션층으로 이루어진 다층 구조를 가지며, 열 프레스 공정에서의 표면 보호나 완충 용도로 폭넓게 활용할 수 있음

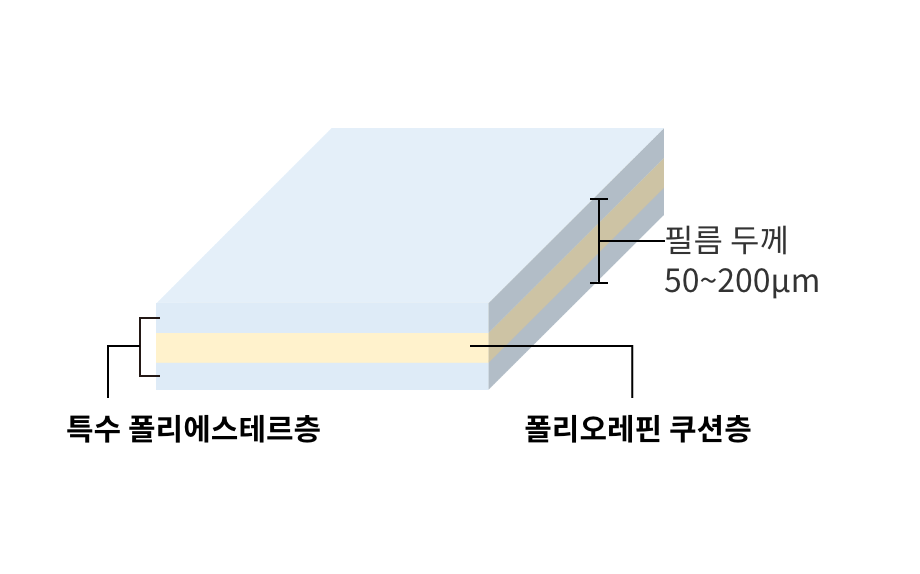

이형 필름의 다층 구조
- 특수 폴리에스테르층
-
기능
폭넓은 온도에서의 열 프레스에 견디고, 프레스 후에 대상물로부터
깨끗하게 떼어내기 쉽게 함 -
재질
프레스 시에 나오는 아웃 가스를 저감하고
대상물을 오염시키지 않음 - 폴리오레핀 쿠션층
-
기능
대상물의 형상에 맞추어 변형・추종하기 쉽게 함
용도에 따라 필름 구성을 커스터마이즈 가능합니다.
부담 없이 상담해 주세요.
특징
-
고온 프레스 시에
대상물을 보호하고 싶음
내열성
열에 강하고 고온에서 사용 가능 (약 50~200℃)
-
밀착성이 부족함
유연성
(형상 추종성)주름 없이 부드럽게 변형
-
프레스 후에도 대상물을
깨끗하게 유지하고 싶음
표면 보호/
클린성저아웃 가스・저전사로 대상물 오염 없이 표면 보호 가능
실리콘・PFAS 미사용 -
프레스 후 대상물에서
깨끗하게 벗겨지지 않음
이형성
사용 후 가볍게 박리 가능
검증내열성과 유연성
개요
- 검증 방법：진공 성형 실험
- 조건：200℃, 20초
결과
SEKISUI 제품
주름 없이 유연하게 대상물에 추종
범용 PET 이형 필름
유연성이 부족하여 추종하지 못하여 주름 발생

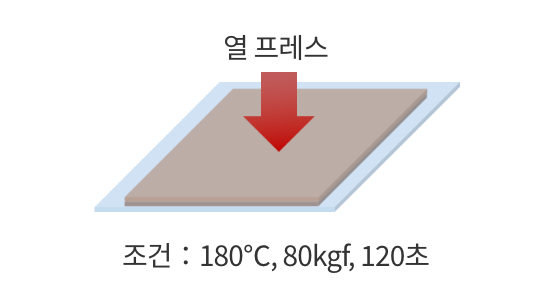

검증클린성(저전사)
개요

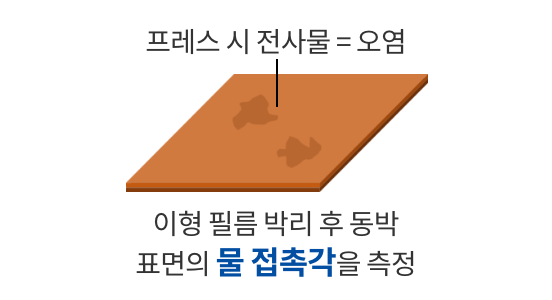

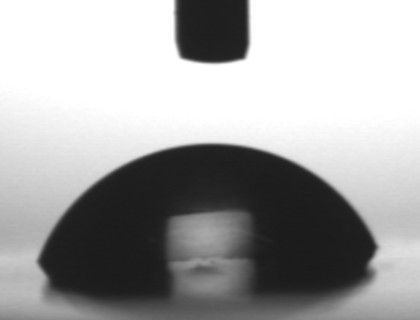

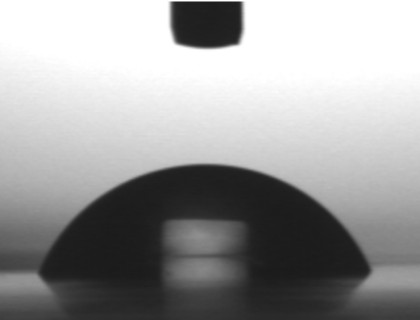

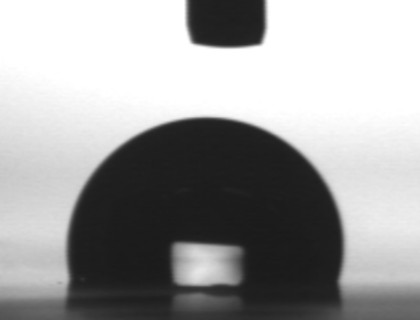

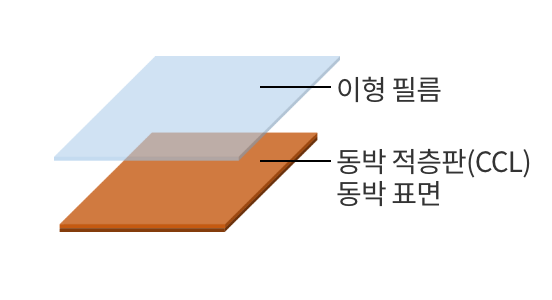

- 검증 방법：프레스 후 물 접촉각 측정
결과
세키스이 화학의 이형 필름은 저아웃 가스 설계로 열 프레스 후에도 오염이 적습니다.
프레스 전
SEKISUI 제품
변화 小 = 오염량 小
범용 PMP※이형 필름
변화 大 = 오염량 大
발수성 물질 전사
- PMP: 폴리메틸펜텐
범용 필름과의 비교
세키스이 화학의 이형 필름은 각종 범용 필름과 비교하여 트레이드 오프를 해결할 수 있습니다.
| 필름 종류 | ||||||
|---|---|---|---|---|---|---|
| SEKISUI 제품 | Si 코팅 PET 필름 |
PE 필름 | PMP※1필름 | ETFE※2필름 | ||
| 일반적인 특성 | 내열성 | ○ | × | ○ | ○ | |
| 유연성 (형상 추종성) | × | ○ | × | ○ | ||
| 클린성(저아웃 가스, 저전사) | × | ○ | × | ○ | ||
| 이형성 | ○ | ○ | ○ | ○ | ||
| PFAS Free | ○ | ○ | ○ | × | ||
| 실리콘 Free | × | ○ | ○ | ○ | ||
- PMP: 폴리메틸펜텐
- ETFE: 에틸렌/테트라플루오로에틸렌 공중합체
내열성, 유연성, 비오염성을 겸비한 세키스이 화학의 이형 필름으로 고객님의 과제 해결에 기여합니다.
용도 예

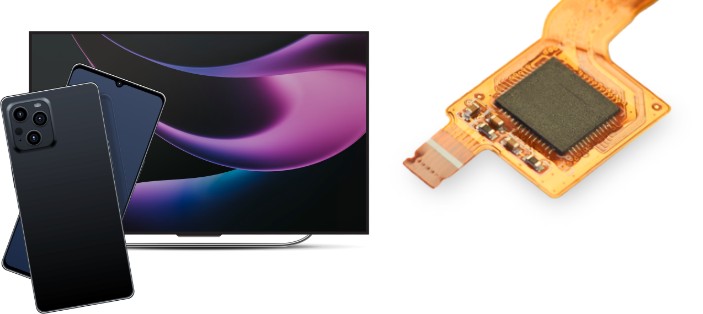

1기판 제조 시, 열 프레스 공정의 표면 보호 용도
- 플렉시블 프린트 기판(FPC) 제조 시 표면 보호 용도
- 리지드 플렉시블 기판 제조 시의 표면 보호 용도

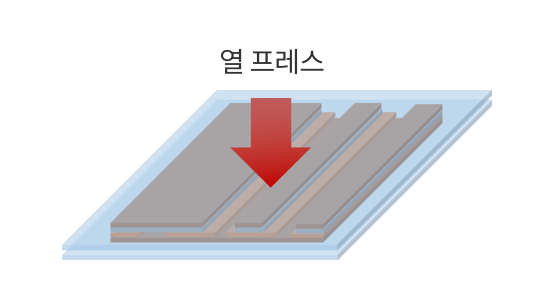

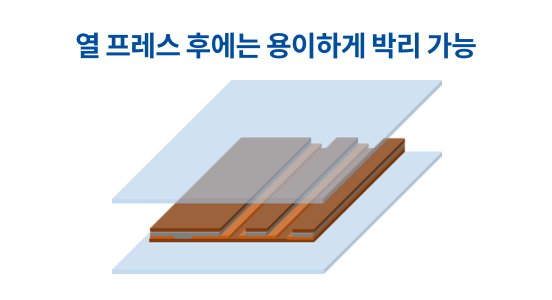

구체적인 예 : FPC 제조 시의 표면 보호

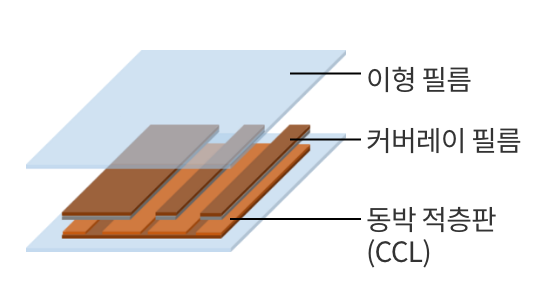

- 커버레이 필름과 동박 적층판(CCL)의 열 프레스 공정
- 보강재 압착 공정 등

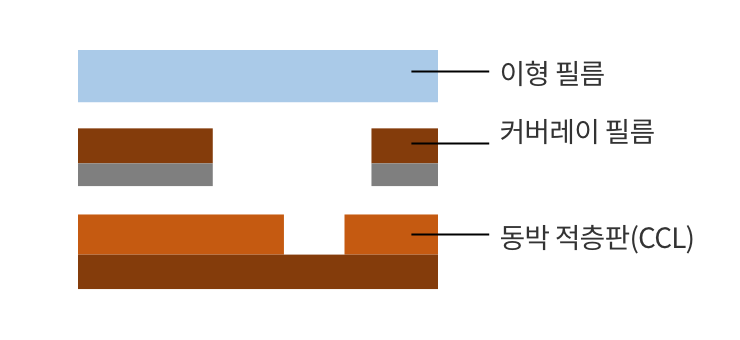

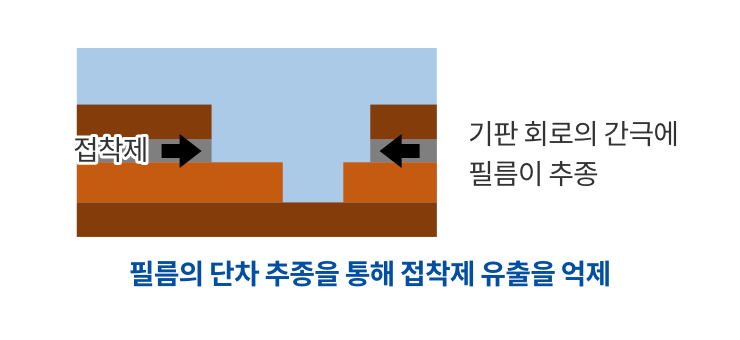

확대 단면도

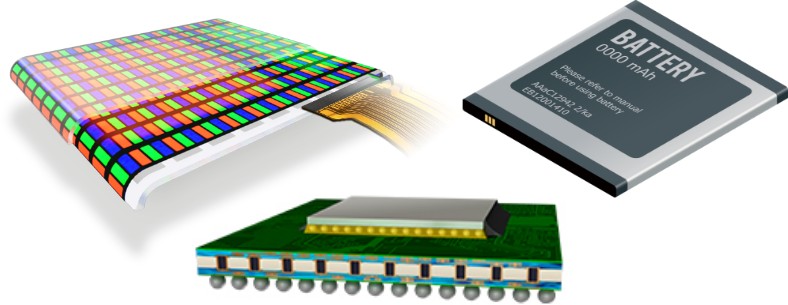

2내열 보호・완충 용도
- 반도체 몰드 성형 용도
- CFRP 제조 용도
- 칩 - ACF 압착 시의 열・압력 완충용도
- 기타 열 프레스 가공의 보호・완충 용도

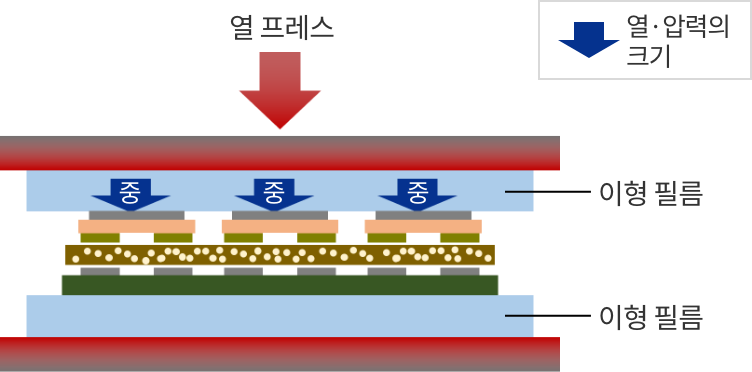

구체적인 예: 칩 - ACF 압착 시의 열 프레스 완충(열 얼룩, 압력 얼룩 억제)
- 차세대 디스플레이 제조 시 ACF 압착

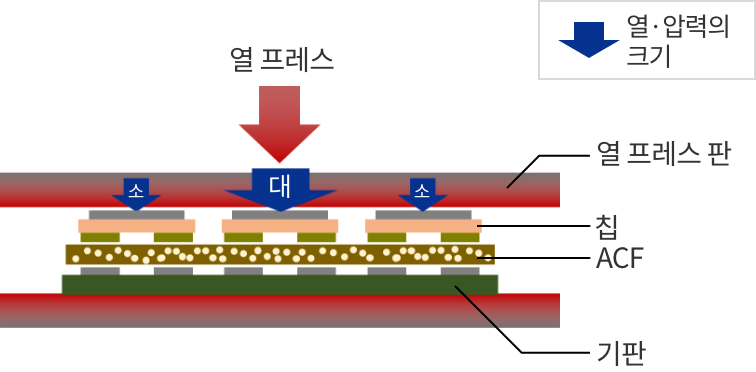

이형 필름 없음
이형 필름 도입 시
열·압력에 대한 완충 필름으로 작용
3기타

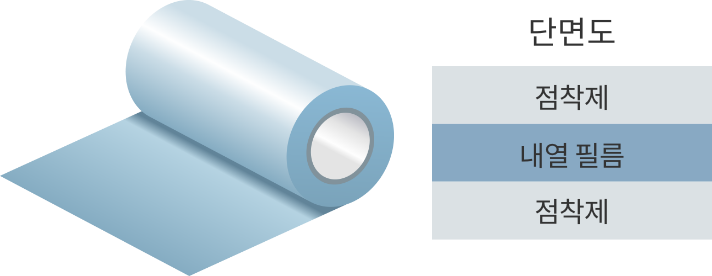

- 내열 유연 기재로의 활용도 가능합니다.
기타 용도에 따라 맞춤형으로 대응 가능합니다.
대표적인 물성 일람
고객의 요망에 따라 물성치의 커스터마이즈도 가능합니다.
| E타입 | A타입 | J타입 | |||
|---|---|---|---|---|---|
| 특징 | 형상 추종성이 높음 | 부드럽고 늘어나기 쉬움 | 단단한 편으로 주름이 잘 발생하지 않음 | ||
| 평균 두께 | 100 µm | 190 µm | 110 µm | 120 µm | 120 µm |
| 융점 | 223℃ | 223℃ | 223℃ | 223℃ | 223℃ |
| 23℃ 인장 항복강도 MD 방향 | 21 MPa | 20 MPa | 17 MPa | 30 MPa | 36 MPa |
| 23℃ 인장 항복강도 TD 방향 | 18 MPa | 15 MPa | 15 MPa | 25 MPa | 28 MPa |
| 80℃ 치수 변화율 MD 방향 | -0.5% | -0.4% | -0.5% | -0.3% | -0.3% |
| 80℃ 치수 변화율 TD 방향 | -0.3% | -0.3% | -0.0% | -0.1% | -0.1% |
| 내열성 | ★ | ★ | ★ | ★★ | ★★★ |
| 유연성 (형상 추종성) | ★★ | ★★ | ★ | ★ | ★ |
| 클린성 | ★★ | ★★ | ★★ | ★★ | ★★ |
| 이형성 | ★★ | ★★ | ★★ | ★★ | ★ |
| 롤 사이즈 | 폭50-140mm×길이~1000m (제품별 상담 가능) | ||||
- 위의 물성치는 대표적인 제품에 의거한 참고치로 보증치가 아닙니다.
이런 어려움은 없으신가요?
영업·기술 서포트 팀이 대응합니다.
- 기판 제조 시의 표면 보호 용도 필름의 내열 온도를 높이고 싶다.
- 열 프레스 가공 시에 대상물에 열・압력이 가해지는 방법을 제어하고 싶다/고민이 있다 등
