LCD/케이스용 부품 고정용
양면 테이프
#3800시리즈

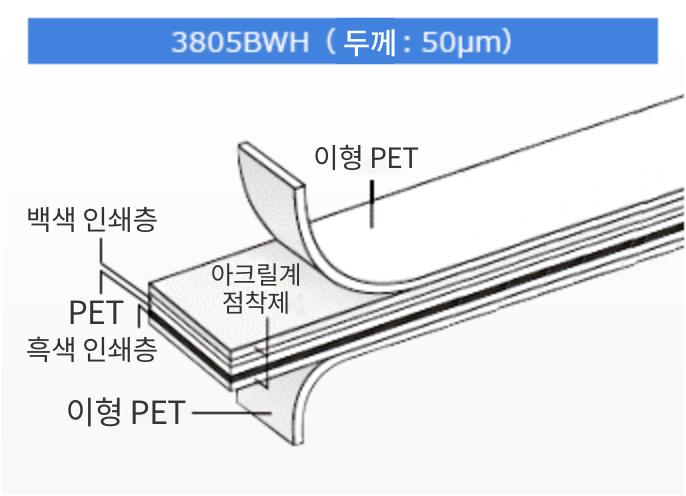

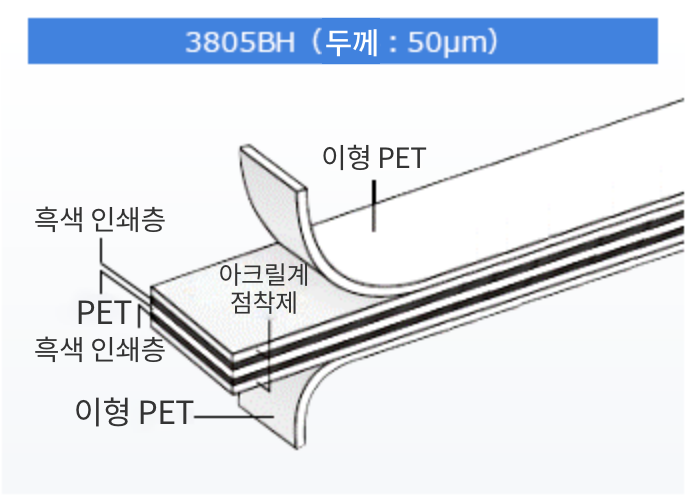

LCD 자재 고정용 양면 테이프 3800시리즈는 백라이트 모듈과 LCD 모듈의 고정용으로 개발된 양면 테이프입니다. 특수 흑백소재의 적용으로, 차광 및 반사 기능을 가지고 있습니다. 여러 피착체에도 잘 접착됩니다.
특징
- 특수 다층 인쇄가공으로 차광성이 크게 향상되었습니다.
- 반사기능을 부여하여 백라이트 휘도 향상에 기여합니다.
- 점착제는 타발 가공성이 뛰어나고, 각종 피착제에 대해 높은 접착 성능을 가집니다.
- 사용 부위에 따라 회로 합선을 방지하는 사양도 갖추고 있습니다.

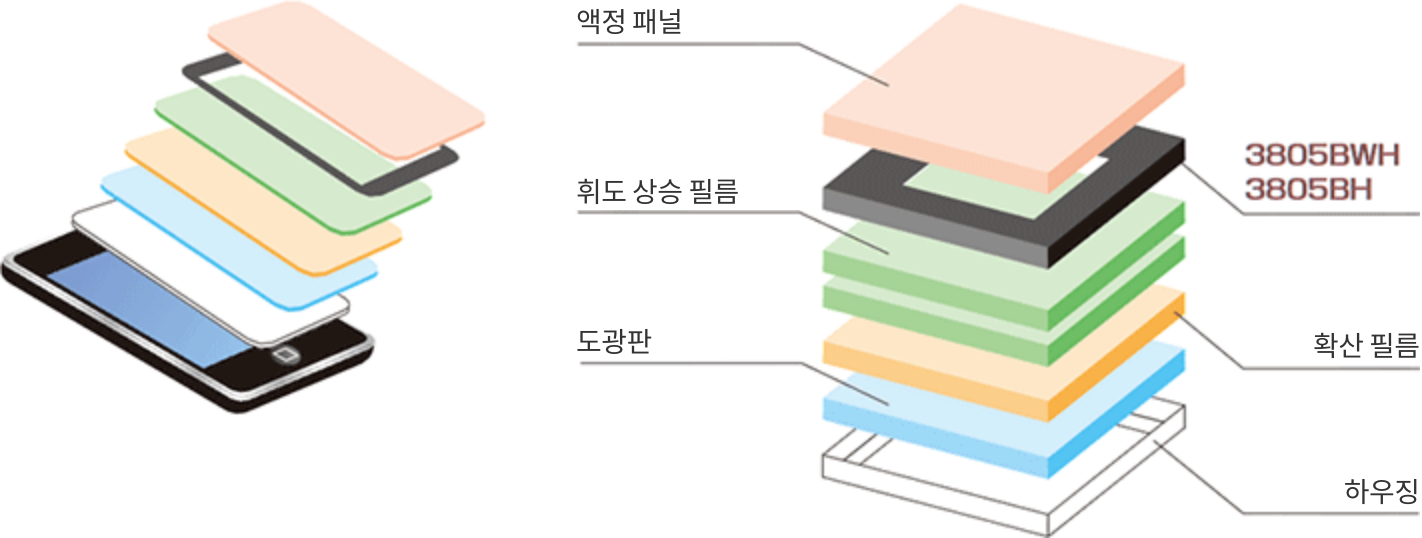

용도
특성
일반 물성
| 항목 | 단위 | 3805BWH | 3805BH | 비고 | |
|---|---|---|---|---|---|
| PC 판에 대한 백색면 점착력 | N/25mm | 15.2 | 15.2 | JIS Z 0237 에 준거 |
|
| 글래스 판에 대한 흑색면 점착력 | 13.8 | 14.3 | |||
| PC 판에 대한 백색면 유지력 | 40℃ | mm | 0.0 | 0.0 | |
| 80℃ | mm | 0.1 | 0.1 | ||
- 기재된 수치는 측정치이며, 보증치가 아닙니다.
기타

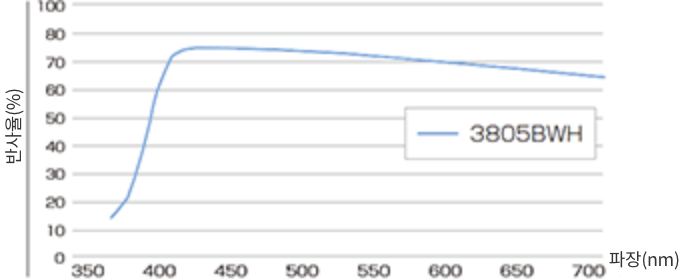

가시광 영역에서의 백색면 반사율
차광성 평가
| 명칭 | 빛샘 판정 | 광선 투과율（％） |
|---|---|---|
| 할로겐 750 | 550nm | |
| 3805BWH | 새지 않음 | 0.00 |
| 3805BH | 새지 않음 | 0.00 |
- 기재된 수치는 측정치이며, 보증치가 아닙니다.
3800 시리즈 LCD 자재 고정용 양면 테이프 라인업
| 용도 | 시리즈 명 | 두께（μm） | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10～20 | 30～40 | 50～55 | 60～65 | 80～90 | 100 | 120 | 140～160 | 200～ | ||||
| 백라이트모듈용도 | 반사/ 차광 |
응력완화 | 3800BWC | 3805BWC | 3806BWC | |||||||
| 내반발 | 3800BWH | 3803BWH 3804BWH |
3805BWH | 3806BWH | 3808BWH | 3810BWH | 3812BWH | 3815BWH | ||||
| 단면 | 3800BWS | 3805BWS | 3809BWS | |||||||||
| rework | 3800BWAP 3800BWSH |
3805BWSH | 3806BWAP | 3808BWAP | ||||||||
| 차광 | 응력완화 | 3800BC | 3805BC | 3806BC | 3808BC | |||||||
| 내반발 | 3800BH 3800BHB |
3802BH | 3803BH 3804BH |
3805BH 3805BHB |
3806BH 3806BHB |
3808BH 3808BHB |
3810BH | 3812BH | 3815BH | 3820BH | ||
| narrowbezel용 | 3800BZ | 3802BZ | 3803BZ | |||||||||
| 단면 | 3800BS | 3801BXS | 3803BS | 3805BS | 3808BS | 3810BS | ||||||
| rework | 3800BAP 3800BSH |
3805BAP 3805BSH |
3806BAP 3806BSH |
3808BAP 3808BSH |
||||||||
| 각종접착 | 투명 | 응력완화 | 3800 | 3803 | 3805 | |||||||
| 내반발 | 3800H | 3803H | 3805H | 3808H | 3810H | 3812H | 3815H | 3820H | ||||
| rework | 3800AP | 3805AP | ||||||||||
| 초박 | 3800X | 3801X | ||||||||||
| 반사 | 내반발 | 3800WH | 3803WH | 3805WH | 3806WH | 3808WH | 3810WH | |||||
- 기재된 수치는 측정치이며, 보증치가 아닙니다.
