필러 복합재료란 무엇일까?
“필러를 함유하는 고기능 플라스틱”
필러(Filler)는 충전재를 말합니다.
열전도나 전기전도 등 다양한 기능을 가진 필러를 수지에 복합화 시킴으로써 한계를 초월한 고기능 플라스틱 재료로 변화시킵니다.
특성

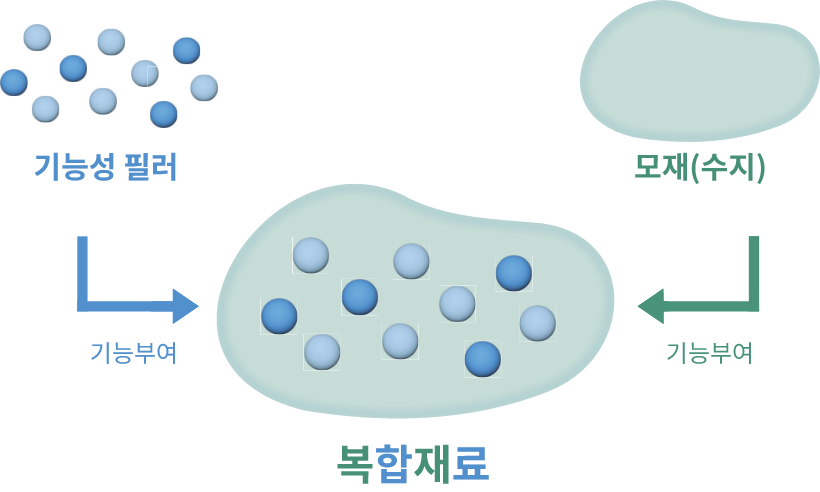

필러와 수지를 섞어 하나의 재료로
단독으로는 이룰 수 없는 기능이나 특성을 서로 보완합니다.
모재인 수지는 가볍고 성형가공하기 쉬운 특징을 가지고 있습니다.
다양한 기능을 가지는 필러를 복합화 시킴으로써 각각의 소재를 활용한 복합재료를 제공할 수 있습니다.

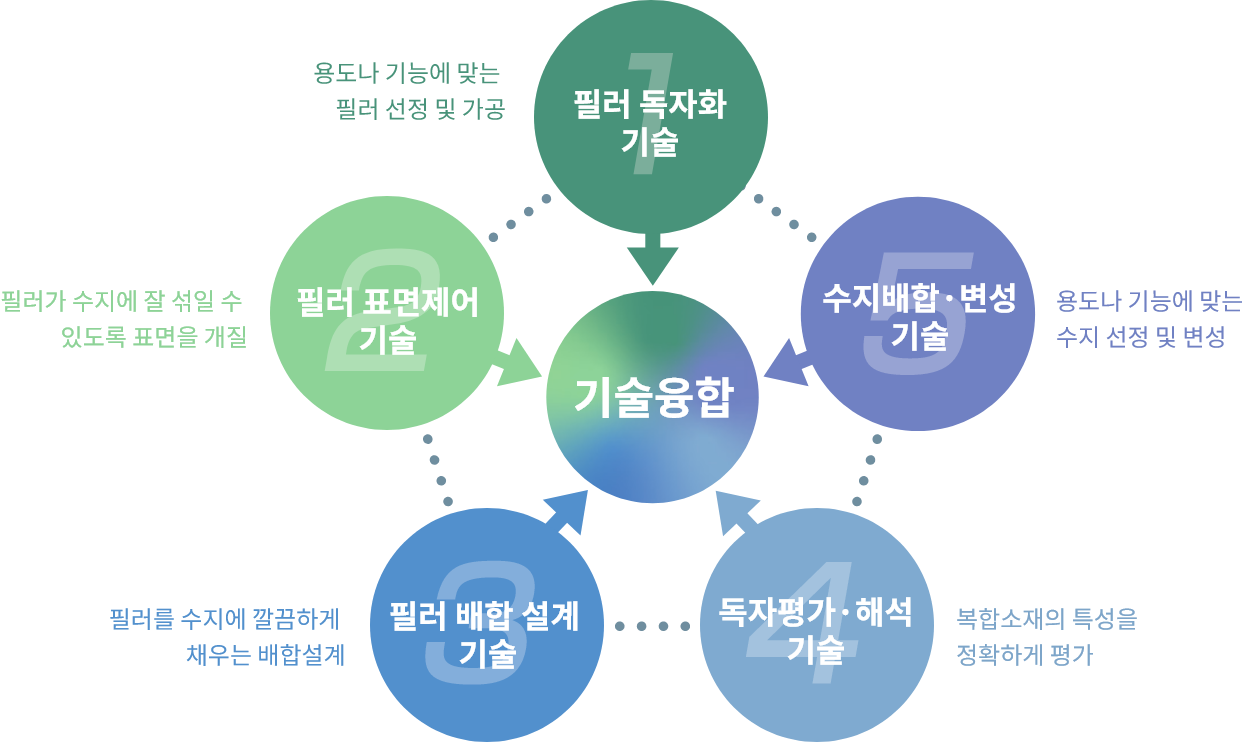

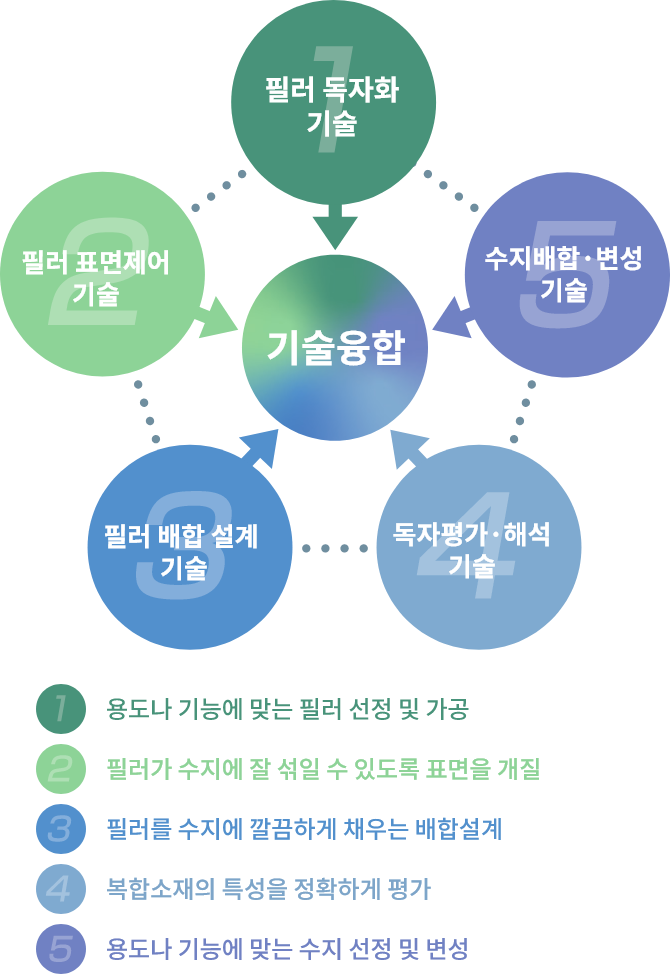

세키스이화학의 필러 복합화 기술의 개요
필러나 수지의 선정, 필러를 수지와 잘 섞일 수 있도록 하는 표면 개질, 필러를 수지에 최대한 밀집하여 충전하는 배합설계, 만들어진 복합재료의 특성을 올바르게 평가하는 기술 등을 들 수 있습니다.
필러 복합재료가 사용되고 있는 친숙한 물건들
목욕부터 하늘위까지
가정의 욕조, 스마트폰, 철도용 침목이나 비행기까지, 내열, 고강도라는 기능으로 다양한 곳에 사용되고 있어 우리의 생활이나 사회 활동을 쾌적하게 하고 있습니다.
필러 복합재료는 페어 피겨 스케이팅선수를 닮았어요
페어 피겨 스케이팅 선수는 훌륭한 콤비네이션으로 빙판을 미끄러집니다.
빙상을 부드럽게 미끄러져, 연기를 반복하는 모습이나 때로는 서로를 지탱하는 등의 페어의 신뢰관계가 충분히 발휘되는 이 경기는 필러 복합 재료에도 통하는 점이 있습니다.
대표적인 8가지 기능
방열성
발생한 열을 부드럽게 전달해 날려버려요
입자수지페어는 빠르게 몸에 열을 올려 실전에서 높은 퍼포먼스를 발휘합니다. 또한, 뜨거워진 몸의 열을 밖으로 방출시켜 빠르게 쿨다운 할 수 있습니다.
열전도율이 높은 필러로 열을 방출시켜 전자기기의 구동온도 상승을 막음으로써 쾌적한 IoT사회에 기여합니다.
도전성
전기를 통하게 하여 부드럽게 전달해요
입자수지페어는 번개가 치듯 경쾌한 스텝으로 매끄럽게 전기를 전달합니다.
금속 등의 전도성이 있는 필러를 포함한 복합재료는 대전 방지 재료, 센서용 도전 고무재료 등에 사용됩니다.
강인성
물리적인 충격에도 강해 깨어지지 않아요
입자수지페어는 어떠한 고난이도의 기술도 성공시키는 강한 신체와 유대감을 가지고 있습니다.
수지가 물리적인 압력을 균일하게 분산시켜 충격을 흡수해 주어 높은 충격흡수성을 발휘합니다. 섬유형태의 필러 등을 수지에 포함시킴으로써 기계적 강도가 높은 복합재료가 제공됩니다.
차광성
블랙을 입고 빛을 통과시키지 않아요
검은색 의상을 입은 입자는 빛을 흡수하여 빛을 통과시키지 않습니다.
광흡수성이 높은 카본 블랙 소재와 구조로 인해 뛰어난 차광성을 발휘합니다.
내열성
열에 잘 견뎌 녹지 않아요
입자수지페어는 스케이트장이 녹을 정도의 더위에도 강하여 절대 포기하지 않습니다.
필러는 수지와 강한 결합을 가지며, 수지가 열에 용융・분해되는 것을 방지하여 내열성을 향상시킬 수 있습니다.
난연성
열을 견디어 타지 않아요
입자수지페어는 활활 타오르는 불꽃에도 강하며 열광적인 스케이트장 내에서도 문제없이 정열적인 퍼포먼스를 발휘합니다.
난연성 필러를 함유하는 복합재료는 내화성을 가지며 불에 잘 타지 않아 다양한 건축물과 구조물의 방화안전성을 높였습니다.
가스 배리어성
다양한 가스를 튕겨버려 투과시키지 않아요
입자수지페어의 스텝은 규칙적인 리듬과 회전을 사용하여 산소등의 가스를 튕겨버립니다.
판상형 등의 특수한 형상의 필러를 배열하여 가스의 침입을 방지합니다. 산소를 투과시키지 않는 식용품 랩 필름 등에서 사용이 가능합니다.
접착성・유연성
부드러운 몸으로 딱! 하고 맞아요
입자수지페어는 매일매일 빠지지 않고 스트레칭을 하여 복잡한 포즈라도 딱! 하고 만들어내는 유연한 몸으로 관객을 매료시킵니다.
유연성이 높은 필러 복합재료는 모든 요철(형상)에 추종하여 높은 밀착성을 가집니다.
필러 복합재료가 사용되는 곳

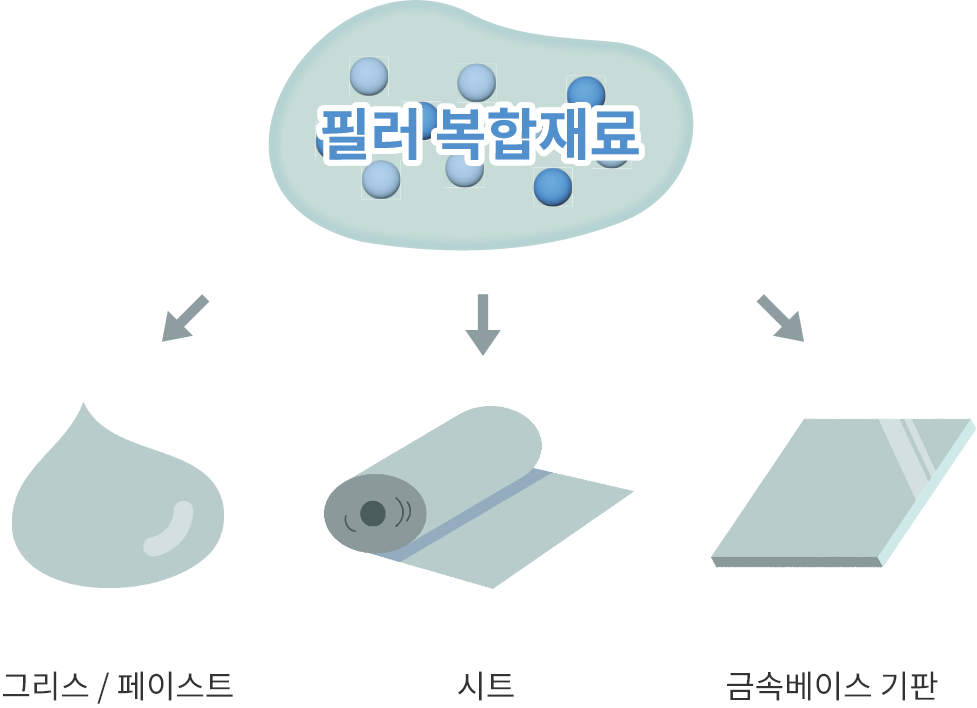

필러 복합재료는 다양한형태로 성형되어 방열재로 사용되고 있습니다.
전기차 배터리 내부의 열을 방출
EV(전기차)의 배터리수명과 안전성, 성능의 안정성을 유지하기 위해 필러 복합재료가 배터리의 온도 관리를 돕습니다. 충전과 방전을 반복하면 열이 발생하여 열화나 발화의 원인이 됩니다. 배터리 내부의 열을 방출하고 적절한 온도를 유지하는 것이 필요합니다.
기능
방열성
내열성
접착성・유연성
고해상도TV의 구동용IC
4k/8k 등의 고화질 TV의 열 대책에 필러 복합재료가 사용되고 있습니다. IC구동시 온도상승을 억제하여 4k/8k 등 고화질TV의 쾌적한 동영상 시청에 공헌하고 있습니다.
기능
-
방열성
-
접착성・유연성
전자기기의 열을 내보내는 방열재
스마트폰 등 디바이스의 열을 방출시키는 방열재로 필러 복합재료가 사용되고 있습니다. 높은 유연성을 가지는 방열재는 단차 추종성이 우수하여 다양한 부품이 탑재되어 있는 기판을 일괄적으로 관리하는데 효과적입니다.
기능
-
방열성
-
접착성・유연성

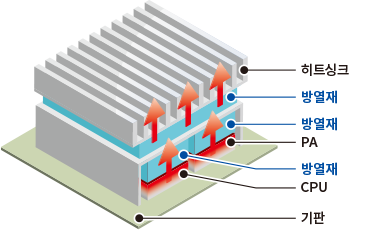

반도체를 구동시킬 때 발생하는 열을 내보내는 방열재
반도체를 구동시킬 때 발생하는 열을 방출시키기 위해 필러 복합재료가 사용되고 있습니다. 폴리머가 가지는 유연성이나 밀착성 등을 유지하는 열전도율이 높은 방열시트를 사용함으로써 CPU나 GPU, 에너지 밀도가 높은 LED등의 고발열부위의 냉각이 가능합니다.
기능
-
방열성
-
접착성・유연성
필러 복합재료가 공헌하는 사회
반도체 구동성 향상에 의한
원격의료・자율주행・
엔터테이먼트에 대한 공헌
데이터센터에서의
고속통신・다점접속/에너지
절약을 가능하게 하는
IoT(사물 인터넷)에 대한 침투
직류 교류 스위칭이나
에너지 손실 저감에 의한
EV활용도 UP(급속충전)・인프라화
제품소개
방열 페이스트 / 그리스
유연성 있는 실리콘 프리 방열 페이스트 재료로 발열 재료 위에 도포하여 오븐 경화함으로써 기포 없이 몰드가 가능합니다. 또한 공기 중으로 열을 방출하는 타입이므로 발열부품의 열을 쉽게 확산시킬 수 있습니다.
방열 그리스(1액/2액)/ 비접착제
비접착성으로 재작업성이 뛰어난 세키스이의 그리스입니다. 1액 및 2액타입을 갖추고 있어 용도에 따라 적합한 것을 구분하여 사용할 수 있습니다.
1액형 열경화형 방열 그리스
【접착성 방열 그리스 시리즈】
우수한 열전도율과 저탄성을 모두 가지는 열경화에 의해 접착성을 발현하는 제품입니다.
특징
- 고열전도, 몰딩성 양호
- 우수한 유연성으로 플렉서블 기판에 적용 가능
- 다양한 도포 프로세스에 대응하여 공정 자동화 가능
1액형 비경화 방열 그리스
【실리콘 프리 방열 그리스 GA】
실리콘오일을 사용하지 않아 저분자 실록산에 의한 접점 장애 등의 문제가 없는 제품입니다.
특징
- 그리스타입, 실리콘 프리
- 우수한 취급성, 기판에 디스펜싱이나 도포도 간단
2액형 실온경화제 방열 그리스
【방열 그리스 CGW™】
CGW™ 시리즈는 실온경화가 가능한 2액형 실리콘 방열 그리스입니다. 충진설비를 사용하여 공정 자동화가 가능합니다.
특징
- 무용제타입의 2액형으로 우수한 안정성
- 높은 칙소성(Thixotropy)으로 두껍게 도포 가능
- 높은 내구성으로 차량 제어 부품이나 배터리에도 채용
방열시트
독자적인 필러 배향기술로 유연성을 가지면서도 높은 열전도율을 실현한 방열시트입니다. 실리콘 프리나 절연성을 가지는 다양한 방열 시트제품을 갖추고 있어 다양한 디바이스에 사용되고 있습니다.
고열전도 방열 시트 【MANION™ 시리즈】
자기장 배향기술로 탄소섬유가 가지는 높은 열전도율을 이용하여 유연성과 밀착성 등을 양립시킨 방열시트입니다.
특징
- 양면접착타입보다 열전도에 특화된 등급
- 유연성을 가지면서도 최대 25W/(m･ K)의 열전도율을 실현
- 저온-40°C, 고온 150°C, 습도, 열충격에도 강함
실리콘 방열 시트
【TIMLIGHT™ 시리즈】
저실록산 실리콘 시트 타입입니다. 실리콘의 우수한 온도내구성・전기절연성을 그대로가지면서도 유연성・밀착성을 활용하여 별열소자표면을 추종하여 높은 열전도성을 발휘합니다.
특징
- 실리콘의 우수한 온도내구성, 전기절연성
- 유연성, 밀착성을 이용한 높은 열전도성능
고열전도 방열시트【TIMLIGHT™ 고열전도 시리즈】
탄소섬유를 Z방향으로 배향한 높은 열전도율의 방열시트입니다.
특징
- 폴리머 유래의 점착성을 남긴 양면 점착타입
- 고정, 추종성이 우수
실리콘 방열 시트【TIMLIGHT™ 소프트 시리즈】
소자와의 밀착성 및 압축성에 주목하여 실장시의 열저항치를 궁극적으로 저감하는데 성공한 초유연타입의 방열시트입니다.
특징
- 기재의 유연성을 극한까지 살린 요철 추종성과 쿠션성
- 높이가 다른 부품과의 밀착, 기판 스트레스 경감, 공차 흡수 등 설계에 효과적
방열성 전자파 흡수 시트【Pμ시리즈】
방열시트의 유연성・열전도성은 그대로 가지면서 우수한 전파흡수성을 부여한 방열성 전파 흡수시트입니다. 전자기기내부에서의 전자파 노이즈 발생 및 열관련 문제를 1장으로 대응할 수 있습니다.
특징
- 열・전자파 모두 대책 가능
- 대상이 되는 장소에 붙이는 것만으로 노이즈 대책 가능
방열성 절연시트
파워디바이스등에 적용 가능한 방열재료입니다. 열전도율이 뛰어난 필러를 고충전함으로써 고열전도율과 고절연성의 양립을 실현하였습니다. 또한 높은 신뢰성으로 인해 세라믹 기판의 대체도 가능합니다.

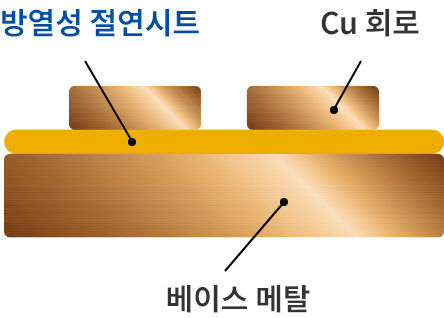

방열성 절연시트【수지절연기판 NF-type】
B-stage상태에서 접착성(열경화)을 가지는 고방열성, 절연성이 우수한 기판입니다. 뛰어난 시트성・밀착성을 가지고 있어 다양한 재질・두깨의 재료와도 조합할 수 있습니다.
특징
- 고방열성, 절연성이 우수한 방열재료
- 우수한 열저항특성, 고접착성, 고신뢰성
용도 예
제품개요
| 제품 | B-stage 수지기판 | 방열성 절연시트 |
|---|---|---|
| NF-type | 금속베이스 기판대응품 | |
| 개요 |  |
 |

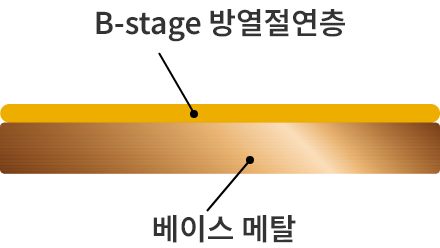

| 제품구성 |  |
 |
| 용도예 |
IPM 모듈
|
IGBT 모듈
|
