光學薄膜用保護膜
6700/6800/6900系列

擴散片，增光片等各種LCD用光學薄膜的表面保護膜。
生產，加工，運輸等所有環節中保護光學薄膜。

強粘着タイプ

特徵

  • 使用殘膠等被粘物污染少的雙層共壓生產方式。
  • 通過基材和黏著劑的不同變化來對應prism面，matte面等各式各樣光學薄膜的表面形狀。
  • 在無塵室生產。

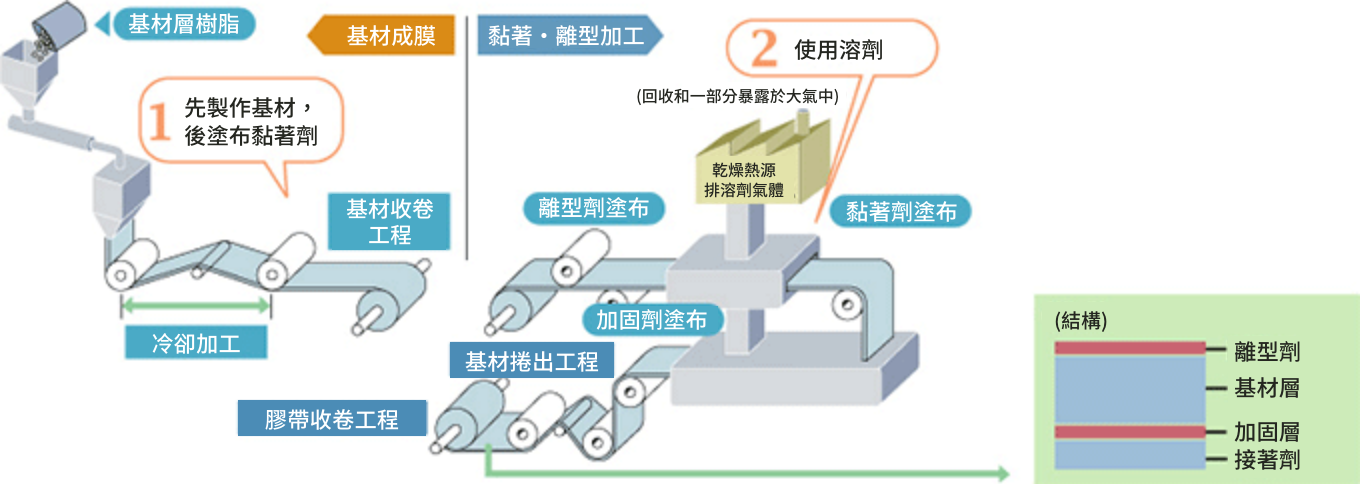

一般性保護膜的製作過程

従来のプロテクトテープの生産プロセスの図（１．基材を作ってから加工し、２．溶剤を使用していた）

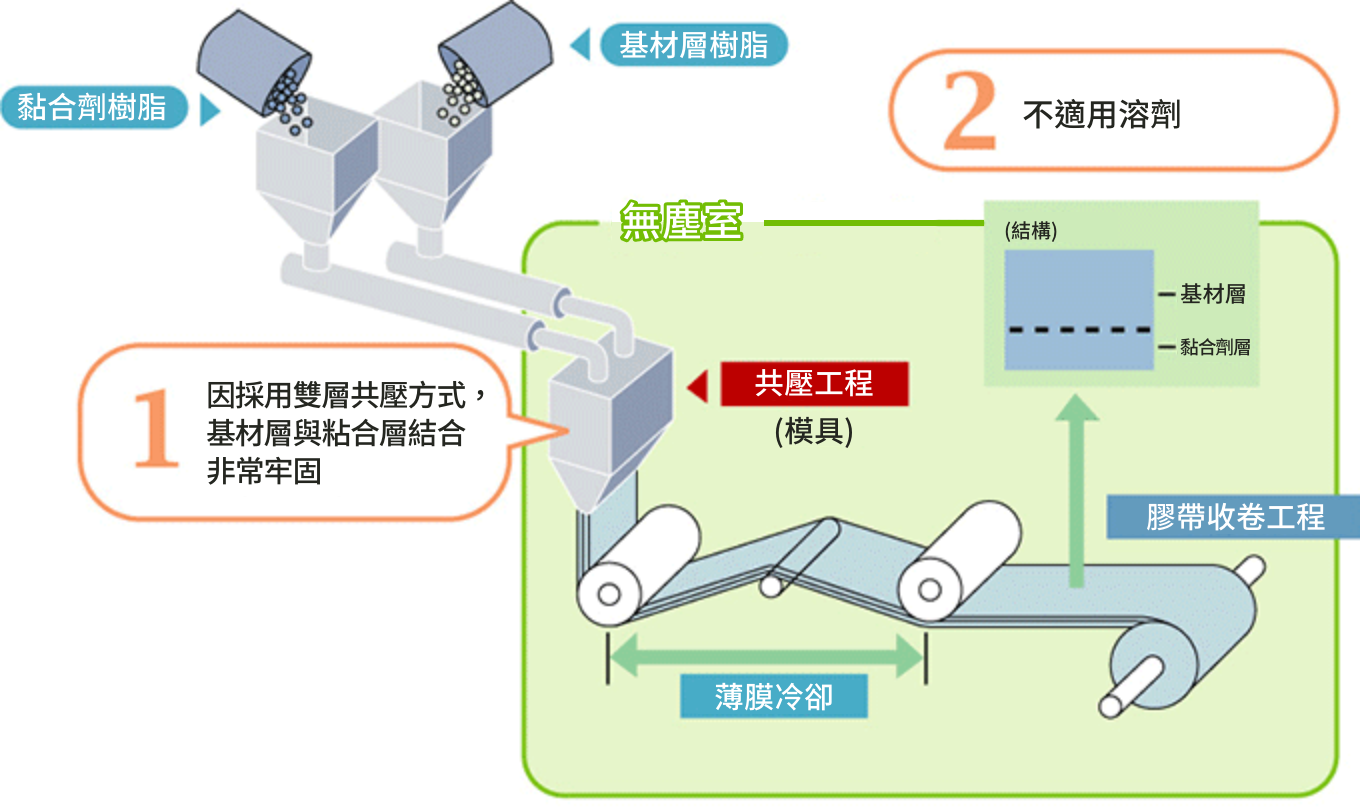

本公司雙層共壓製程

当社の二層共押出生産プロセス

1由於基材與膠層的黏接牢固，材料上幾乎沒有殘膠。

2它是一種無溶劑的製造方法，因此是一種對環境友善的生產方法。

用途

擴散片,增光板,導光板,反射片等光學薄膜的表面保護。

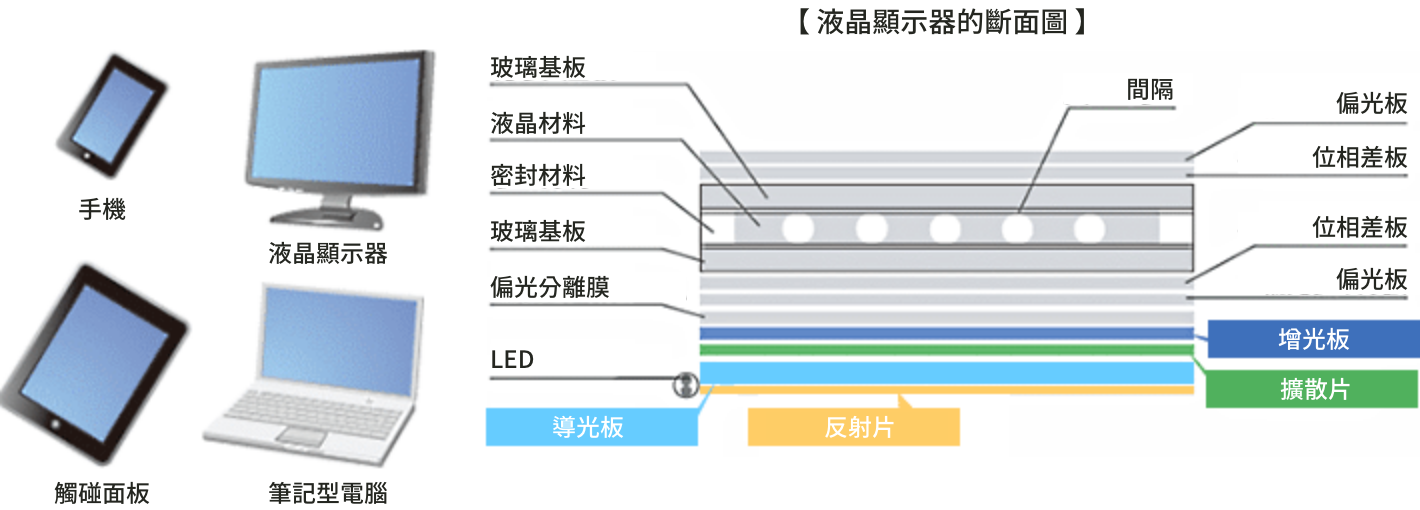

拡散フィルム,輝度上昇フィルムなど光学フィルムの表面保護の図、液晶ディスプレイ断面図

特點

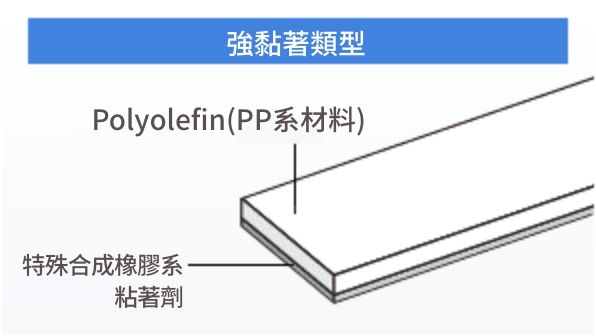

強黏著類型（PP系薄膜）

一般物性:6700系列
品項 6748C 6754A 672NZ 675KA
色 透明 透明 透明 透明
標準厚度 μm 40 30 40 40
Haze % 40 50 15 50
拉伸彈性率(MD) Mpa 700 700 900 700
抗拉強度(MD) N/cm 20 20 23 20
拉伸伸長率(MD) % 600 600 700 600
粘著力(23℃,PMMA板) 180°peel N/25mm 6 5 5 6.5
用途 聚光片prism面
  • 記載的數值為測量值，並非保證值。
一般物性:6800,6900系列
品項 6844B 6842C 6942A
色 透明 透明 透明
標準厚度 μm 40 75 40
Haze % 40 40 40
拉伸彈性率(MD) Mpa 700 700 700
抗拉強度(MD) N/cm 20 30 20
拉伸伸長率(MD) % 600 600 600
粘著力(23℃,PMMA板) 90°peel N/25mm 0.7 0.3 0.3
用途 聚光片matte面
  • 記載的數值為測量值，並非保證值。
