什麼是填料複合材料？
“含有填料的高性能塑料”
填料是指充填材料。
通過將具有熱傳導或電氣傳導等多種功能的填料複合到樹脂中，可以將其轉變為超越極限的高性能塑料材料。
特性

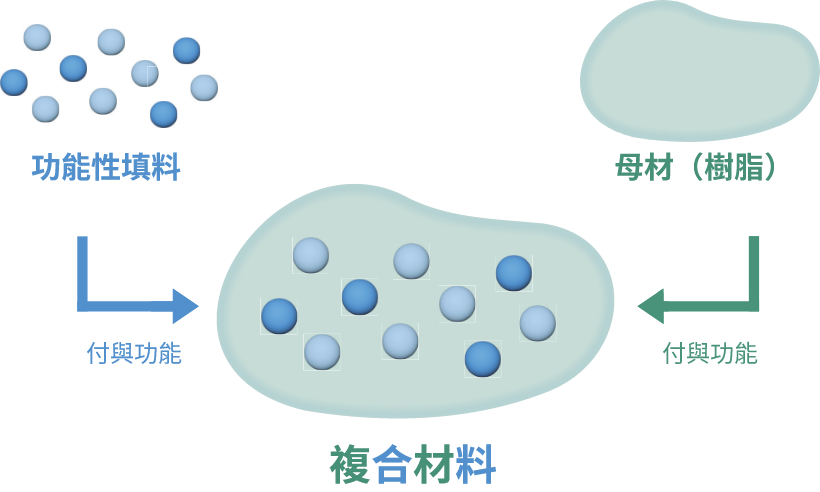

將填料與樹脂混合成為一種材料。
相互補充了單獨無法實現的功能和特性。
作為母材的樹脂具有輕巧且易於成型加工的特點。
通過將具有各種功能的填料進行複合，可以提供充分發揮各種材料優勢的複合材料。

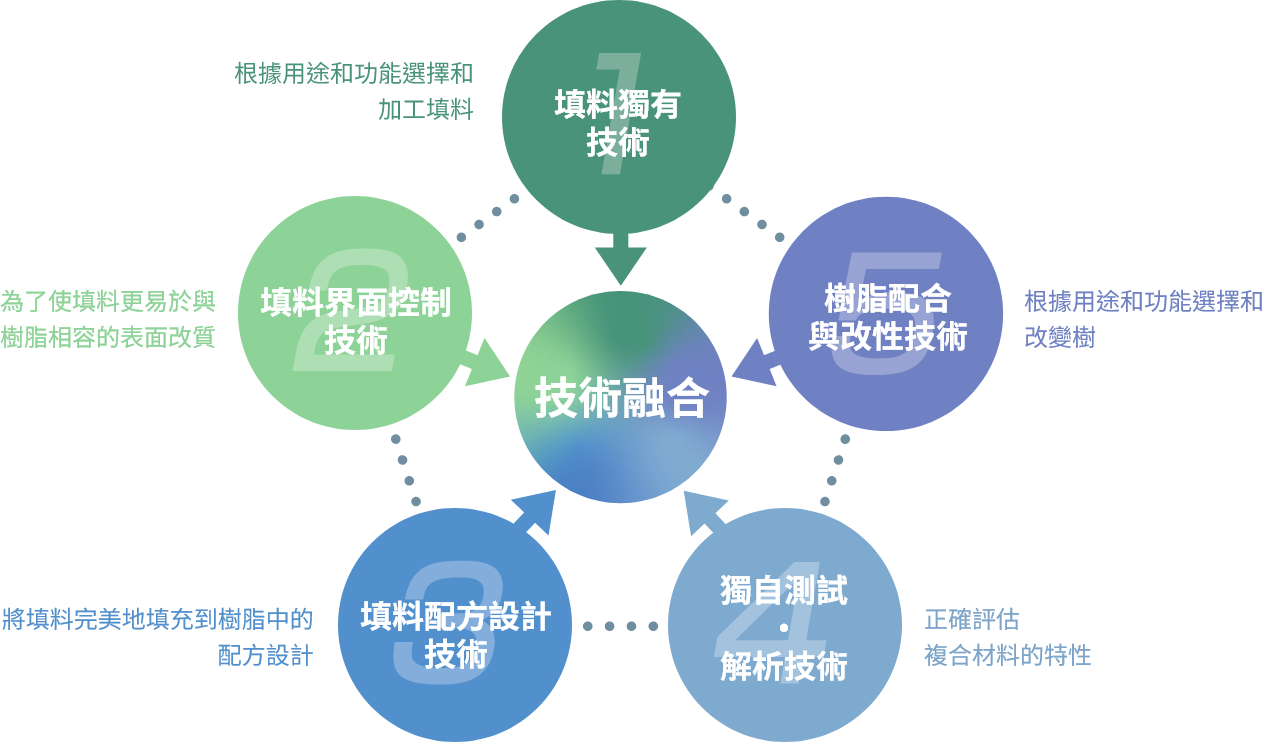

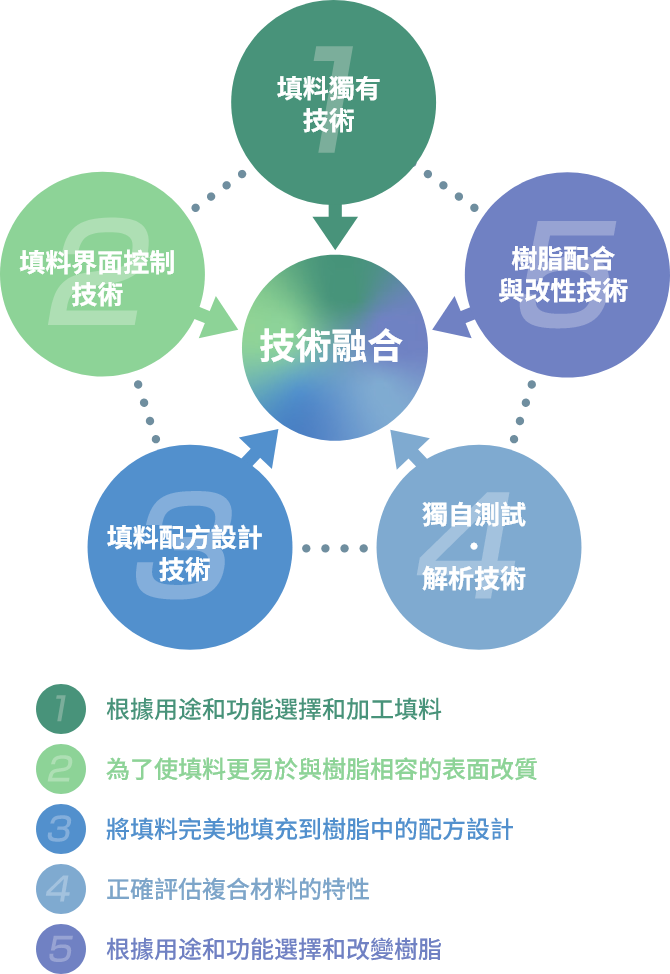

積水化學的填料複合化技術的要點
這包括填料和樹脂的選擇、為了使填料更容易與樹脂相容的表面改質、填料在樹脂中進行最密充填的配方設計，以及對所製成的複合材料特性進行正確評估的技術等。
使用填充複合材料的身邊事物
從浴室到天空
家庭的浴缸、智慧手機、鐵路用枕木甚至飛機等，利用耐熱、高強度等功能，在各種場合中廣泛應用，讓我們的生活和社會活動更加舒適。
填充複合材料類似雙人花式滑冰運動員
雙人花式滑冰的選手在冰面上展現出絕妙的配合與默契。
選手們能夠平滑地在冰面上滑行，演繹出精彩的動作，同時在某些時刻彼此支持，充分展現了他們之間的信任關係。這項運動與填料複合材料有著相似之處，因為它們都依賴於不同成分之間的協同作用來達成卓越的性能。
8種代表性功能
散熱性
將產生的熱量順暢地傳導並散發出去。
粉末樹脂搭檔可以馬上讓您暖身，上場能發揮完美演出。它還可以讓你溫暖的身體向外散熱，讓你快速降溫。
透過使用高導熱性填料散熱並防止電子設備的工作溫度升高，我們為舒適的物聯網社會做出了貢獻。
導電性
傳送電流並順利傳輸
粉末樹脂搭檔以輕盈的步伐滑行並傳送電流，就像閃電般奔跑。
含有金屬等導電填料的複合材料用於抗靜電材料、感測器用等導電橡膠材料等。
強靭性
抗物理衝擊能力強，不會破裂
粉末樹脂搭檔能夠在任何困難的技能上使其擁有完美演出的強壯的身體。
樹脂均勻分散物理壓力並吸收衝擊。表現出高減震性。透過含有纖維狀填料的樹脂等來提供具有高機械強度的複合材料。
遮光性
穿黑色衣服，使其光線無法透過
身穿黑色服裝的粉末吸收光線，不讓光線穿透。
得益於其高吸光性的炭黑材料和結構，表現出優異的遮光性能。
耐熱性
耐熱且不融化
粉末樹脂搭檔一可以承受即使溜冰場也會溶化的熱氣，而面不改色。
填料與樹脂牢固結合，並且為了防止樹脂因熱而熔化和分解,提高其耐熱性。
難燃性
耐熱且不燃燒
粉末樹脂搭檔能夠抵抗熾熱火焰，即使在炎熱的場地也能充滿激情地表演。
含有阻燃填料的複合材料具有耐火、不易燃燒的特點，增加了各種建築物、構築物的消防安全性。
氣體阻隔性
排斥各種氣體，不讓其通過
粉末樹脂搭檔的腳步有規律地旋轉，排斥像氧氣等氣體。
板狀等形狀經過特殊的填料排烈可防止氣體進入。它可以像不讓氧氣進入的食品保鮮膜一樣使用。
接着性・柔軟性
柔軟的身體和完美的貼合！
粉末樹脂搭檔每日都不忘記伸展身體，即使是最複雜的姿勢也很完美！以柔軟的身體吸引觀眾。
高柔性填充複合材料可追隨任何凹凸（形狀）並具有高度密著性。
關於填充複合材料的使用

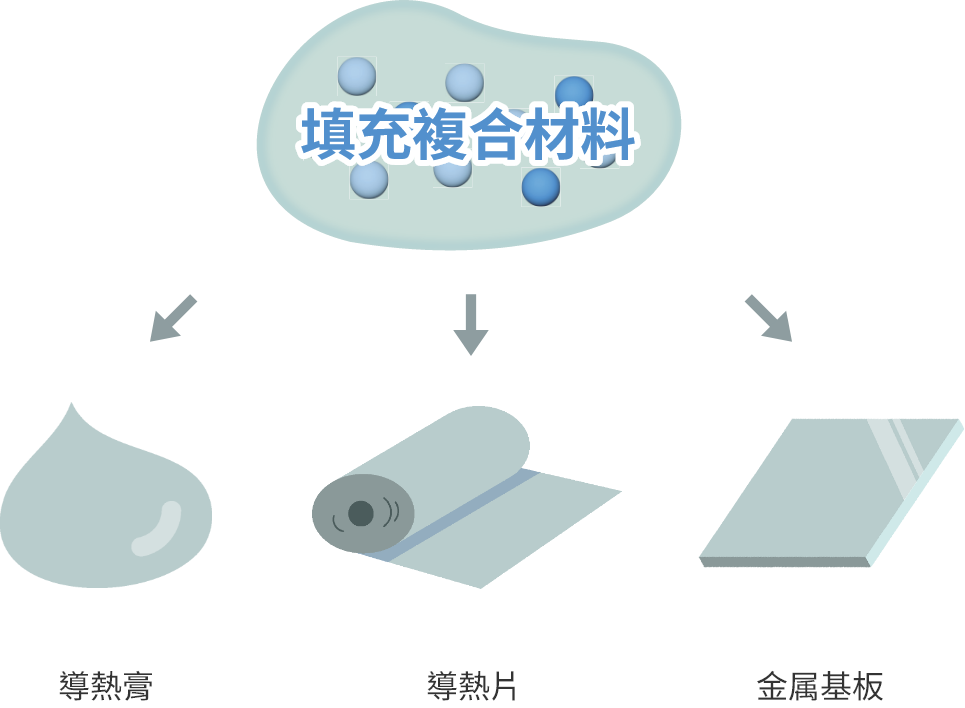

將填充複合材料製作成各式型態,作為散熱材料廣泛使用。
電動汽車電池内部導熱
為維持電動車（EV）電池壽命、安全性和穩定的性能，填充複合材料有助於電池的溫度理。在反覆充電及放電過程中，電池會產生熱量，可能導致劣化甚至起火。因此透過填充複合材料來散熱，保持電池內部的適當溫度是非常重要。
功能
散熱性
耐熱性
接着性・柔軟性
高畫質電視驅動 IC用途
4K/8K等高畫質電視的導熱對策中使用了填充複合材料。通過抑制IC驅動時的溫度上升，讓4K/8K等高解析電視能提供更加舒適的視覺體驗。
功能
-
散熱性
-
接着性・柔軟性
電子產品導熱材料應用
將填充複合材料作為導熱材料,使用於智能手機等設備中。該材料具有高柔韌性，能夠有效應對高度不平整的表面，並且對基板上的多個元件進行統一的熱管理，達到導熱效果。
功能
-
散熱性
-
接着性・柔軟性

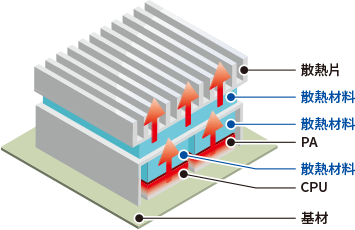

半導体產品導熱材料應用
填充複合材用於揮發驅動半導体產品時產生的熱能。透過聚合物的柔軟性及密著性的高效導熱片,可有效冷卻CPU 、 GPU、高能量高密度LED 等高發熱產品。
功能
-
散熱性
-
接着性・柔軟性
關於填充複合材料對於社會的貢獻
由於半導體驅動性能的提高
為遠距醫療、自動駕駛和
娛樂做出貢獻
在資料中心的高速通訊/
多點連線/節能
物聯網滲透日常生活
透過 DC/AC
切換和減少能量損耗
提高電動車利用率（快速充電）
/基礎設施化
產品介紹
導熱膏/潤滑脂
是種具有柔韌性的無矽導熱膏材料。可塗抹在發熱部件上，並在烤箱中硬化，能夠無氣泡成型。由於這是屬於一種在空氣中容易散發熱能的類型，因此能夠輕鬆釋放發熱部件的熱能 。
導熱膏（TIM1/TIM2）/非接著剤
積水的散熱膏具有獨特的無黏性且具有良好重工性的材料。可依據用途方式選擇TIM1 及TIM2的型號使用。
單劑熱固型散熱膏
【膠粘性散熱Grease 系列】
該產品兼具優異的導熱性和低彈性，並透過熱固化表現出黏合性能。注意必須冷凍保存。
特徴
- 導熱係數高，成型性能好
- 優異的柔韌性，可應用於柔性基材
- 相容於各種塗層製程並可實現製程自動化
單組份不固化導熱脂
【GA系列】
GA系列的導熱膏沒有使用矽油，故不會有低分子矽氧烷造成電子部品故障等問題
特徴
- 油脂型，不含矽
- 操作性良好，容易於底板上點膠及塗佈。
雙組份室溫固化導熱凝膠【CGW™系列】
CGW™ 系列導熱凝膠可在室溫固化的無溶劑材料。該雙組份型號是一種矽成分的凝膠。
特徴
- 無溶劑、穩定性優異的二液型組合
- 觸變性佳,可高堆疊
- 具有高耐久性、也被泛用在車載控制零件電池用途
散熱片
採用獨特的填充物配方技術,實現柔軟性,並同時具有高散熱率的散熱片。這些無矽或絕緣類型等多用途散熱片被廣泛應用在各種設備。
超導導熱墊片【MANION™系列】
透過碳素類填充料的高度導熱性及散熱性,實現了優越的導熱效果,適用各種用途。
特徴
- 採用雙面貼合型,具備優異的熱傳導性
- 柔軟性的特色,最大熱傳導係數為 25W/(m･Ｋ)
- 低温-40°C、高温 150°C、濕度、耐熱循環能力強
矽膠導熱墊片【TIMLIGHT™系列】
屬於低矽氧烷的矽膠片種類。保持了矽膠優異的耐熱性和電氣絕緣性, 同時利用該柔軟性及密著性隨著發熱部件的狀態,發揮最大的高導熱性能。
特徴
- 具有優良的耐熱性和電氣絕緣性
- 利用柔軟性,密著性達到高熱傳性能
超導導熱墊片
【TIMLIGHT™高導熱系列】
搭配碳繊維Z方向配向、熱傳導率,高導熱片
特徴
- 保留聚合物黏著性的雙面貼合型
- 優秀的固定性和跟隨性
矽膠導熱墊片
【TIMLIGHT™超軟系列】
關注於元件的密著性及壓縮性,為有效降低封裝過程中的熱抵抗值,成功開發出的柔軟性導熱片。
特徴
- 充分利用基材的柔韌性的不規則追隨性和緩衝性能
- 對於不同高度的零件黏貼、減少基板的應力以及吸收公差等設計皆可有效應用。
散熱電磁波吸收片【散熱性電磁波吸收片 Pμ】
導熱片的柔韌性・保持導熱性的同時具有出色的無線電波吸收能力的導熱片。即為熱電波吸收片。 僅單件即可解決電子設備內部的電磁雜訊產生和熱問題。
特徴
- 可以同時應對熱和電磁波
- 只需將其貼到目標區域即可消除噪音。
導熱絕緣片
為可應用於功率元件等的散熱材料。透過將優異導熱性的Filler大量填充，實現了高導熱性和高絕緣性能。另外，由於其可靠性高的關係,也可以作為陶瓷基板的替代品。

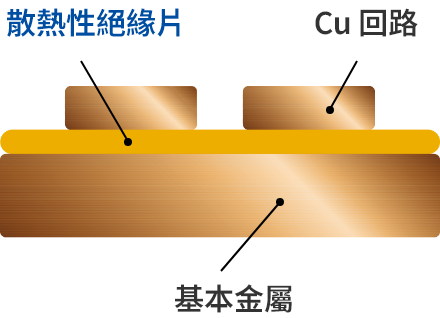

散熱絕緣片【樹脂絕緣基材 NF-type】

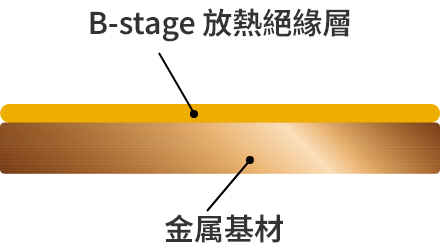

在B-stage 狀態的黏合性（熱固性）絕緣層，散熱性高，絕緣性優良。為絕緣良好的基板。具有優異的片材性能和貼附性，可與多種材料和厚度組合。
特徴
- 高導熱性、具有優異絕緣導熱材料
- 良好的抗熱特性、高密著性、高信頼性
用途範例
產品概要
| 產品 | B-stage 樹脂基板 | 散熱性絕緣片 |
|---|---|---|
| NF-type | 適用金屬基材基板 | |
| 概要 |  |
 |
| 產品構成 |  |
 |
| 用途範例 |
IPM 模組
|
IGBT 模組
|
