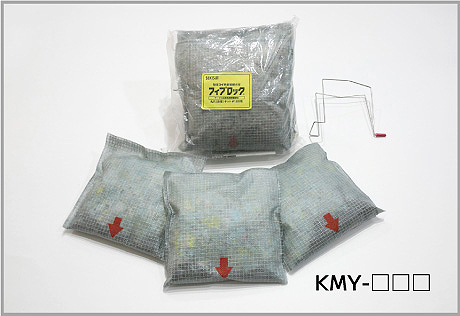

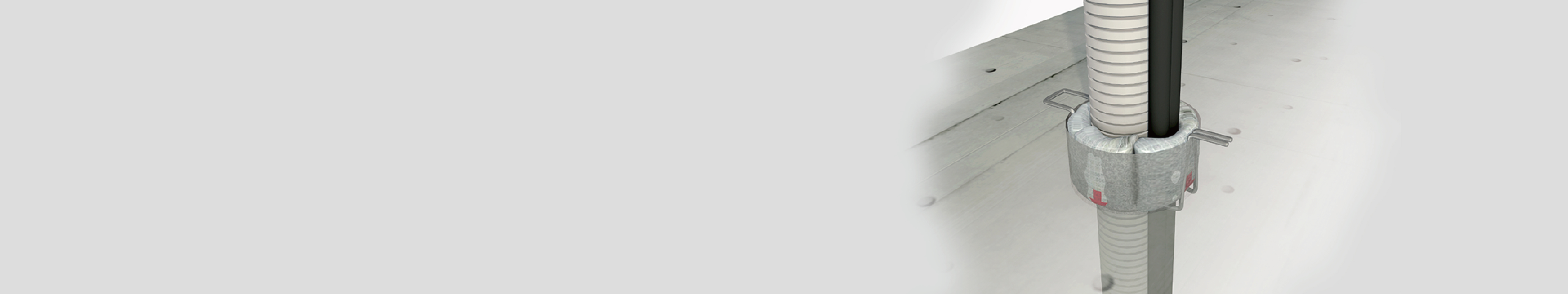

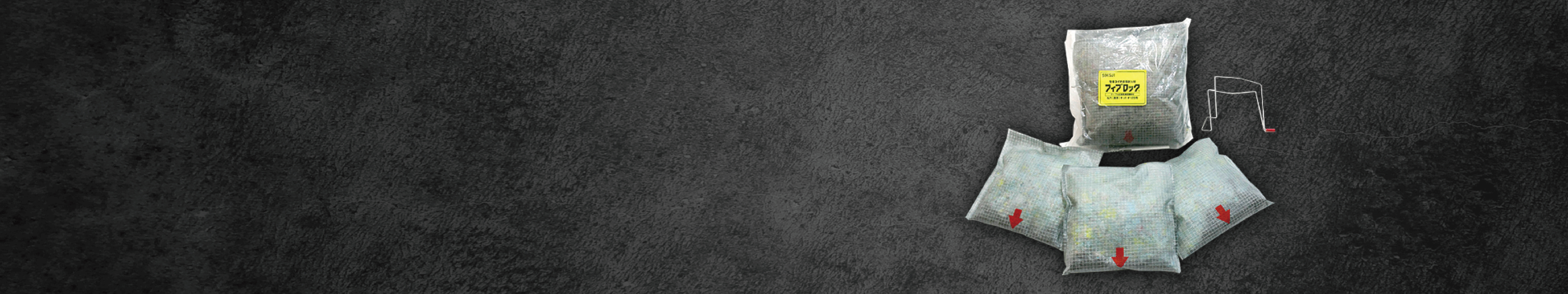

丸穴貫通（床用）
キット
耐火パックを詰める床用製品！
- 開口サイズに応じた、
必要部材が揃ったキット品です
ALC／コンクリート床
（ケーブル直 or PF/CD管 or 混合貫通）
防火区画
対応
対応
開く／閉じる
適用範囲
| 貫通部位 | 床 | ||
|---|---|---|---|
| 国土交通大臣認定番号 | PS060FL-0412 | ||
| 開口部 | 寸法 | φ158㎜以下 | |
| 形状 | 円形 | ||
| 床の仕様 （国土交通大臣が指定 もしくは認定した床） |
ALC/コンクリート床 ：厚100㎜以上 |
||
| ケーブル・配管 | ケーブル | 導体（又は芯線） の断面積 |
150㎜²以下（1本あたり） |
| 合成樹脂製 可とう電線管 (JIS C 8411) |
PF管/CD管 | PF管呼び径 36（外径45.5㎜）以下 CD管呼び径 42（外径48㎜）以下 |
|
| 本数 | 制限無し | ||
| 占積率∗ ∗開口面積に対するケーブル・ 電線管の断面積総合計の割合 |
24.2%以下 | ||

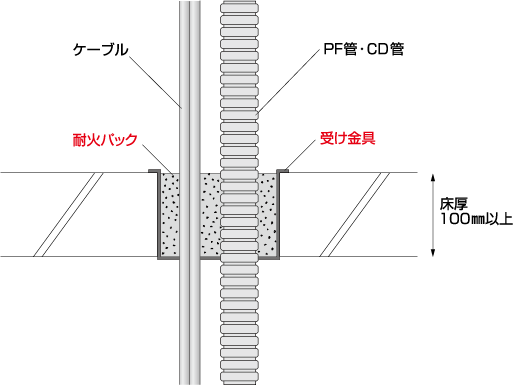

標準施工図
製品仕様
| 品 名 | 品 番 | ラベル 判別色 |
開口部サイズ | キット構成 | 外箱（段ボール）入数 | |
|---|---|---|---|---|---|---|
| 耐火パック数 | 受け金具 | |||||
| φ50用キット | KMY-050 | 緑 | φ50 | 2（120×120㎜） | 1個 | 10キット |
| φ75用キット | KMY-075 | 青 | φ75 | 2（180×180㎜） | 1個 | 5キット |
| φ100用キット | KMY-100 | 赤 | φ100 | 3（180×180㎜） | 1個 | 5キット |
| φ125用キット | KMY-125 | 黄 | φ125 | 3（200×200㎜） | 1個 | 5キット |
| φ150用キット | KMY-150 | 白 | φ150 | 4（200×200㎜） | 1個 | 5キット |
