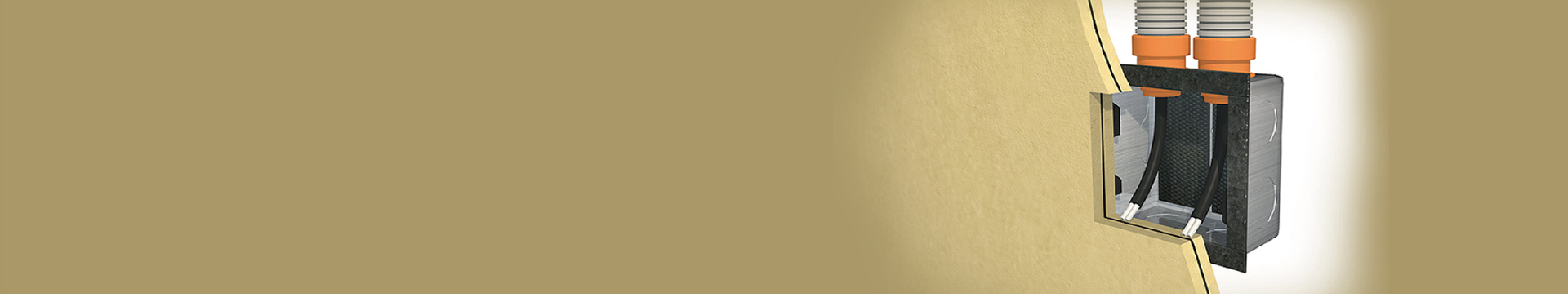

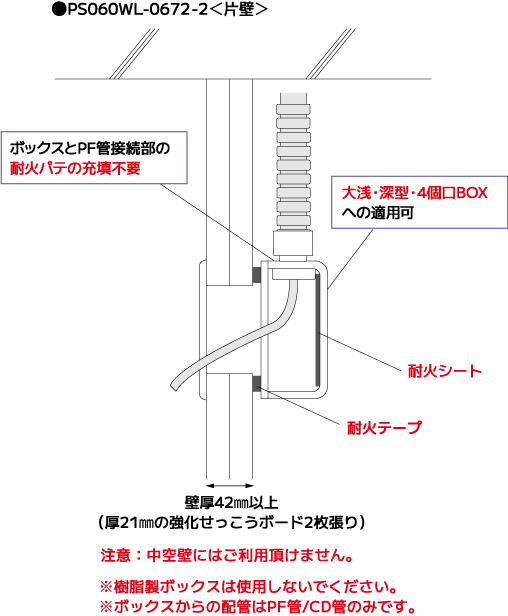

適用範囲
貫通物 | PF/CD管 | |
---|---|---|
国土交通大臣認定番号 | PS060WL-0672-2 | |
開口寸法 | ボックス側 | 190×92㎜以下 |
壁の仕様 (国土交通大臣が指定もしくは認定した壁) |
片壁(片面強化石こうボード重張) 厚42㎜以上 |
|
アウトレット ボックス (コンセントボックス) |
材料規格 | 鋼板(JIS G 3131) |
サイズ | 鋼製 1~4個用ボックス | |
寸法 | 228(±4)×117(±4)×54(±4)㎜以下 | |
ケーブル | 導体(又は芯線) の断面積 |
22㎜²以下(1本あたり) |
合成樹脂製 可とう電線管 |
PF管/CD管 (JIS C 8411) |
呼び径22(外径30.5㎜)以下 |

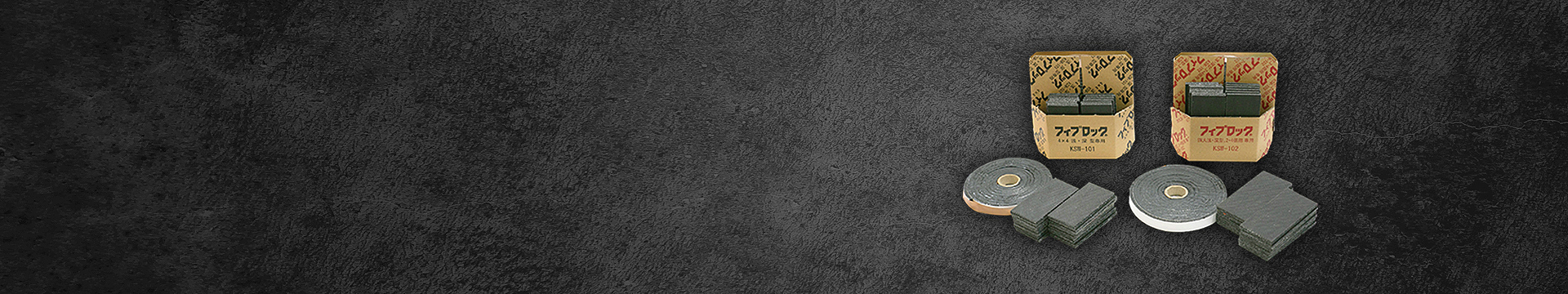

製品仕様
品 名 | 品 番 | 耐火シート(ボックス用) | 耐火テープ(塗代カバー用) | ||
---|---|---|---|---|---|
サイズ(縦×横) | 入数/キット | サイズ(幅×長さ) | 入数/キット | ||

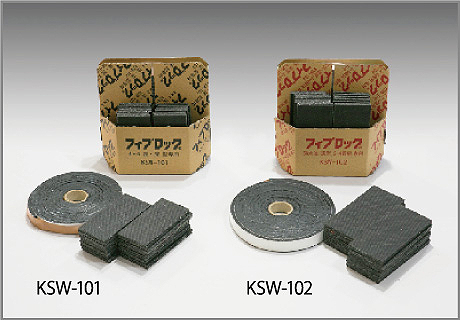

SW4×4浅・深型用キット | KSW-101 | 86㎜×43㎜ | 12枚 | 15㎜×2,220㎜ | 1巻 |
SW大浅・深型、2~4個用キット | KSW-102 | 106㎜×47㎜ | 12枚 | 15㎜×2,840㎜ | 1巻 |
◎適応するボックスと耐火シートの使用枚数
4×4 | 大型四角 | 2個用 | 3個用 | 4個用 | ||||
---|---|---|---|---|---|---|---|---|
浅型 | 深型 | 浅型 | 深型 | |||||
コンセントボックスサイズ(mm) | 102×102 ×44 |
102×102 ×54 |
119×119 ×44 |
119×119 ×54 |
136×117 ×44 |
182×117 ×44 |
228×117 ×54 |
|
品 名 (品 番) |
SW4×4浅・深型用キット (KSW-101) |
2枚 | 2枚 | ー | ー | ー | ー | ー |
品 名 (品 番) |
SW大浅・深型2~4個用キット (KSW-102) |
- | - | 2枚 | 2枚 | 2枚 | 3枚 | 4枚 |
施工可能箇所数/キット | 6箇所 | 6箇所 | 6箇所 | 6箇所 | 5箇所 | 4箇所 | 3箇所 |

備 考
本認定は国土交通大臣認定の制度に伴い、ケーブルが壁面を貫通した状態の試験に基づく認定となっています。 スイッチカバーをつけた状態では区画貫通として扱われませんが、この状態の耐火性能は確認しております。 尚、ご使用の際には事前に所轄の行政機関へご確認をお願い致します。
