冷媒管用
管に巻き付けるだけのテープ製品！
- 簡単に施工できます
- 壁・床共通で使用できます
下記のボタンをクリックタップ頂くと
詳しい製品情報がご覧いただけます
詳しい製品情報がご覧いただけます
ALC／コンクリート壁
防火区画
対応
対応
開く／閉じる
適用範囲
| 認定番号 | 1開口部に2本以下の 被覆銅管が貫通する場合 |
1開口部に3〜6本の 被覆銅管が貫通する場合 |
|
|---|---|---|---|
| PS060WL-0131 | PS060WL-0196 | ||
| 壁の仕様 （国土交通大臣が指定 もしくは認定した壁） |
仕様 | ALC/コンクリート壁 | |
| 厚み | 厚100mm以上 | ||
| 開口寸法 | ボイド径175（φ182mm以下） | ||
| 貫通物 | 被覆銅管 （保温材厚み20mm以下） |
銅管 外径50.80mm以下 | 銅管 外径38.10mm以下 |
| 銅管 外径25.40mm以下 | 銅管 外径19.05mm以下 | ||
| ケーブル | 3.5mm2×4C（導体総断面積14mm2）以下 | ||
| 占積率 | 40.0%以下（φ182以下）、 44.2%以下（φ158以下） |
51.5%以下 | |
標準施工図
施工イメージ

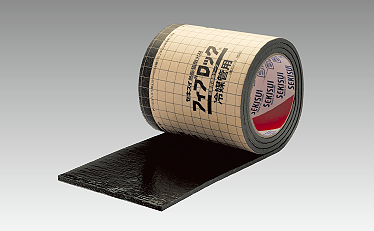

製品仕様
| 品 名 | 品 番 | 厚 さ | 幅 | 巻長さ | 入 数 |
|---|---|---|---|---|---|
| フィブロック冷媒管用 | TCEZ001 | 4mm | 120mm | 1.2m | 6巻/ケース |
フィブロック1巻きあたりで
施工できる箇所数の目安
施工できる箇所数の目安
●1開口部に2本の被覆銅管が貫通する場合（保温材厚：ガス管10mm、液管10mm）
●1開口部に3本の被覆銅管（3管式）が貫通する場合（保温材厚：ガス管10mm、液管10mm）
| ガス管 | 液 管 | 箇所数 | |
|---|---|---|---|
| 配管の組合わせ例1 | φ28.58 | φ15.88 | 3箇所 |
| 配管の組合わせ例2 | φ50.80 | φ25.40 | 2.5箇所 |
| 吸入ガス管 | 吐出しガス管 | 液管 | 箇所数 | |
|---|---|---|---|---|
| 配管の組合わせ例1 | φ19.05 | φ15.88 | φ9.52 | 2.5箇所 |
| 配管の組合わせ例2 | φ38.10 | φ31.75 | φ19.05 | 2箇所 |
中空壁
防火区画
対応
対応
開く／閉じる
適用範囲
| 認定番号 | 1開口部に2本以下の 被覆銅管が貫通する場合 |
1開口部に3〜6本の 被覆銅管が貫通する場合 |
|
|---|---|---|---|
| PS060WL-0130 | PS060WL-0196 | ||
| 壁の仕様 （国土交通大臣が指定 もしくは認定した壁） |
仕様 | 中空壁 | |
| 厚み | 厚100mm以上 | ||
| 開口寸法 | ボイド径175（φ182mm以下） | ||
| 貫通物 | 被覆銅管 （保温材厚み20mm以下） |
銅管 外径50.80mm以下 | 銅管 外径38.10mm以下 |
| 銅管 外径25.40mm以下 | 銅管 外径19.05mm以下 | ||
| ケーブル | 3.5mm2×4C（導体総断面積14mm2）以下 | ||
| 占積率 | 40.0%以下（φ182以下）、 44.2%以下（φ158以下） |
51.5%以下 | |
標準施工図
施工イメージ
製品仕様
| 品 名 | 品 番 | 厚 さ | 幅 | 巻長さ | 入 数 |
|---|---|---|---|---|---|
| フィブロック冷媒管用 | TCEZ001 | 4mm | 120mm | 1.2m | 6巻/ケース |
フィブロック1巻きあたりで
施工できる箇所数の目安
施工できる箇所数の目安
●1開口部に2本の被覆銅管が貫通する場合（保温材厚：ガス管10mm、液管10mm）
●1開口部に3本の被覆銅管（3管式）が貫通する場合（保温材厚：ガス管10mm、液管10mm）
| ガス管 | 液 管 | 箇所数 | |
|---|---|---|---|
| 配管の組合わせ例1 | φ28.58 | φ15.88 | 3箇所 |
| 配管の組合わせ例2 | φ50.80 | φ25.40 | 2.5箇所 |
| 吸入ガス管 | 吐出しガス管 | 液管 | 箇所数 | |
|---|---|---|---|---|
| 配管の組合わせ例1 | φ19.05 | φ15.88 | φ9.52 | 2.5箇所 |
| 配管の組合わせ例2 | φ38.10 | φ31.75 | φ19.05 | 2箇所 |
ALC/コンクリート床
防火区画
対応
対応
開く／閉じる
適用範囲
| 認定番号 | 1開口部に2本以下の 被覆銅管が貫通する場合 |
1開口部に3〜6本の 被覆銅管が貫通する場合 |
|
|---|---|---|---|
| PS060FL-0129 | PS060FL-0185 | ||
| 床の仕様 （国土交通大臣が指定 もしくは認定した床） |
仕様 | ALC/コンクリート床 | |
| 厚み | ALC床：厚100mm以上 コンクリート床：厚70mm以上 |
厚100mm以上 | |
| 開口寸法 | ボイド径175（φ182mm以下） | ||
| 貫通物 | 被覆銅管 （保温材厚み20mm以下） |
銅管 外径50.80mm以下 | 銅管 外径38.10mm以下 |
| 銅管 外径25.40mm以下 | 銅管外径19.05mm以下 | ||
| ケーブル | 3.5mm2×4C（導体総断面積14mm2）以下 | ||
| 占積率 | 40.0%以下（φ182以下）、 44.2%以下（φ158以下） |
51.5％以下 | |
標準施工図
施工イメージ
製品仕様
| 品 名 | 品 番 | 厚 さ | 幅 | 巻長さ | 入 数 |
|---|---|---|---|---|---|
| フィブロック冷媒管用 | TCEZ001 | 4mm | 120mm | 1.2m | 6巻/ケース |
フィブロック1巻きあたりで
施工できる箇所数の目安
施工できる箇所数の目安
●1開口部に2本の被覆銅管が貫通する場合（保温材厚：ガス管10mm、液管10mm）
●1開口部に3本の被覆銅管（3管式）が貫通する場合（保温材厚：ガス管10mm、液管10mm）
| ガス管 | 液 管 | 箇所数 | |
|---|---|---|---|
| 配管の組合わせ例1 | φ28.58 | φ15.88 | 3箇所 |
| 配管の組合わせ例2 | φ50.80 | φ25.40 | 2.5箇所 |
| 吸入ガス管 | 吐出しガス管 | 液管 | 箇所数 | |
|---|---|---|---|---|
| 配管の組合わせ例1 | φ19.05 | φ15.88 | φ9.52 | 2.5箇所 |
| 配管の組合わせ例2 | φ38.10 | φ31.75 | φ19.05 | 2箇所 |
