クウチョウ
ハイパーCH用
- クウチョウハイパーCHには、フィブロックエスロハイパーAW用の呼び径200以下用をご使用ください
- 壁・床共通で使用できます
下記のボタンを
クリック
タップ
頂くと
詳しい製品情報がご覧いただけます
詳しい製品情報がご覧いただけます
ALC/コンクリート壁
防火区画
対応
対応
開く/閉じる
適用範囲
ALC・コンクリート(厚100mm以上)
貫通配管種 | 貫通開口寸法ボイド径 | 国土交通大臣認定番号 | |
---|---|---|---|
空調配管用高性能ポリエチレン管
(クウチョウハイパーCH) |
呼び径200以下用 | φ340mm以下 | PS060WL-0794 |
◎管外面には被覆材(グラスウール32K以上、厚さ40mm以下)を使用。

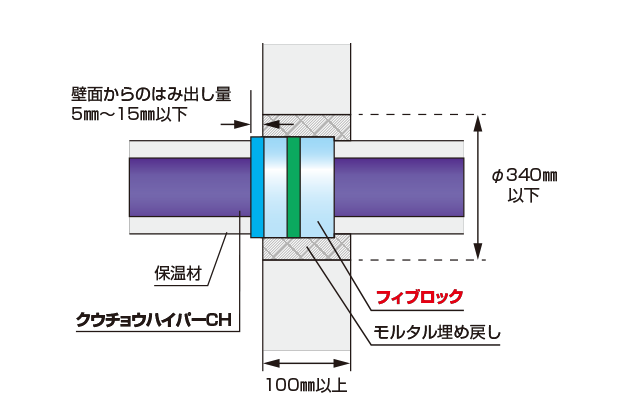

標準施工図
![標準施工図 PS060WL-0794](/fp/assets/img/ch_table_0794.png)
施工イメージ
![施工イメージ PS060WL-0794](/fp/assets/img/ch_const_0794.png)
製品仕様
品 名 | 用 途 | 品 番 | 厚 さ | 幅 | 巻長さ | 入 数 | |
---|---|---|---|---|---|---|---|
フィブロック
エスロハイパーAW用 |
呼び径
200以下用 |
壁・床共用 | FIBCH2H | 2.50mm | 90mm |
1.0m
(2枚) |
10セット/ケース |

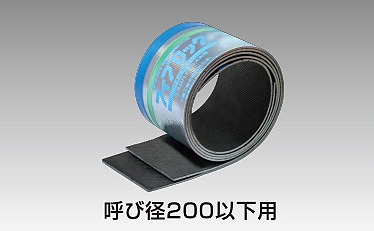

![エスロハイパーAW用 壁・床共用 呼び径200以下用](/fp/assets/img/aw_product02.jpg)
〈参考〉施工箇所数目安
●呼び径200以下用
呼び径 | φ125 | φ150 | φ200 |
---|---|---|---|
箇所数 | 1箇所 | 1箇所 | 1箇所 |
中空壁
防火区画
対応
対応
開く/閉じる
適用範囲
中空壁(厚100mm以上)
貫通配管種 | 貫通開口寸法(外径+24mm以下) | 国土交通大臣認定番号 | |
---|---|---|---|
空調配管用高性能ポリエチレン管
(クウチョウハイパーCH) |
呼び径200以下用 | Φ320mm以下 | PS060WL-0795 |

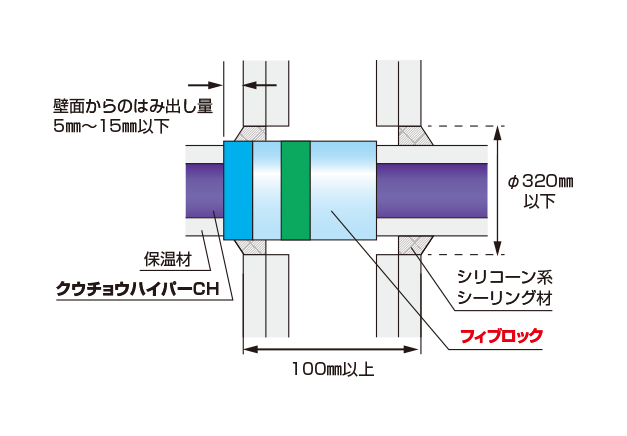

標準施工図
![標準施工図 PS060WL-0795](/fp/assets/img/ch_table_0795.png)

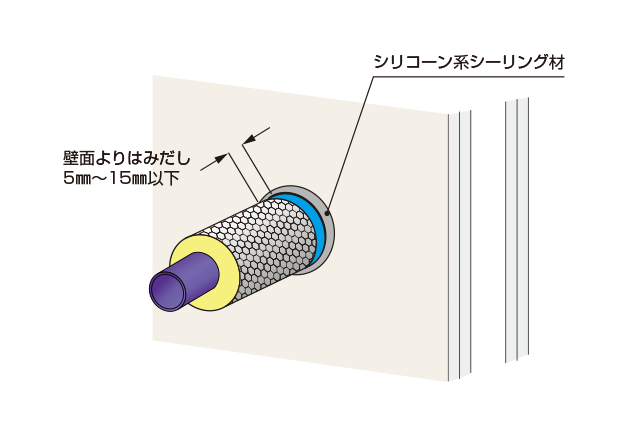

施工イメージ
![施工イメージ PS060WL-0795](/fp/assets/img/ch_const_0795.png)
製品仕様
品 名 | 用 途 | 品 番 | 厚 さ | 幅 | 巻長さ | 入 数 | |
---|---|---|---|---|---|---|---|
フィブロック
エスロハイパーAW用 |
呼び径
200以下用 |
壁・床共用 | FIBCH2H | 2.50mm | 90mm |
1.0m
(2枚) |
10セット/ケース |
![エスロハイパーAW用 呼び径200以下用 製品画像](/fp/assets/img/aw_product02.jpg)
〈参考〉施工箇所数目安
●呼び径200以下用
呼び径 | φ125 | φ150 | φ200 |
---|---|---|---|
箇所数 | 1箇所 | 1箇所 | 1箇所 |
片 壁
防火区画
対応
対応
開く/閉じる
適用範囲
片壁(厚42mm以上)
貫通配管種 | 貫通開口寸法(外径+24mm以下) | 国土交通大臣認定番号 | |
---|---|---|---|
空調配管用高性能ポリエチレン管
(クウチョウハイパーCH) |
呼び径200以下用 | Φ320mm以下 | PS060WL-0793-1 |

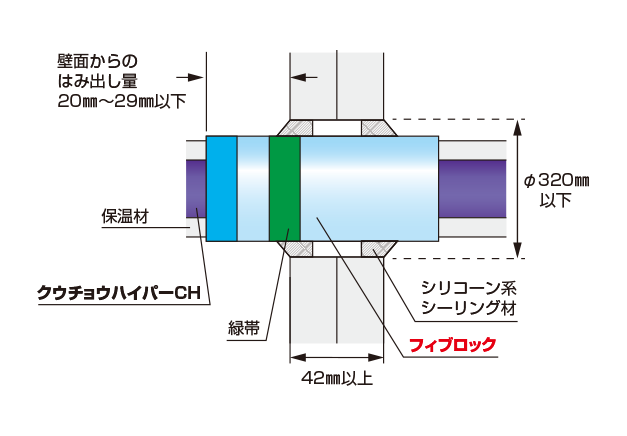

標準施工図
![標準施工図 PS060WL-0793-1](/fp/assets/img/ch_table_0793-1.png)

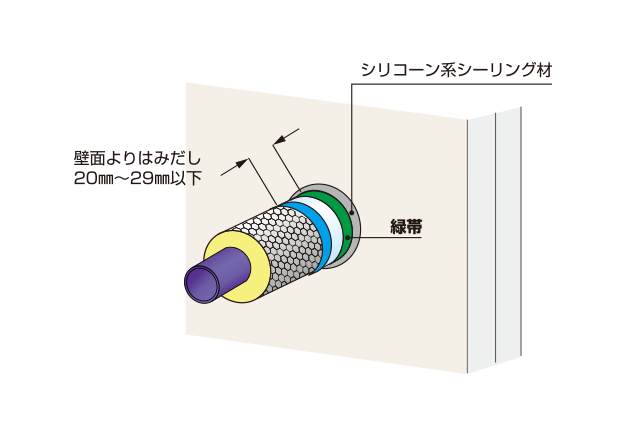

施工イメージ
![施工イメージ PS060WL-0793-1](/fp/assets/img/ch_const_0793-1.png)
製品仕様
品 名 | 用 途 | 品 番 | 厚 さ | 幅 | 巻長さ | 入 数 | |
---|---|---|---|---|---|---|---|
フィブロック
エスロハイパーAW用 |
呼び径
200以下用 |
壁・床共用 | FIBCH2H | 2.50mm | 90mm |
1.0m
(2枚) |
10セット/ケース |
![エスロハイパーAW用 呼び径200以下用 製品画像](/fp/assets/img/aw_product02.jpg)
〈参考〉施工箇所数目安
●呼び径200以下用
呼び径 | φ125 | φ150 | φ200 |
---|---|---|---|
箇所数 | 1箇所 | 1箇所 | 1箇所 |
ALC/コンクリート床
防火区画
対応
対応
開く/閉じる
適用範囲
ALC・コンクリート(厚100mm以上)
貫通配管種 | 貫通開口寸法ボイド径 | 国土交通大臣認定番号 | |
---|---|---|---|
空調配管用高性能ポリエチレン管
(クウチョウハイパーCH) |
呼び径200以下用 | φ340mm以下 | PS060FL-0796 |

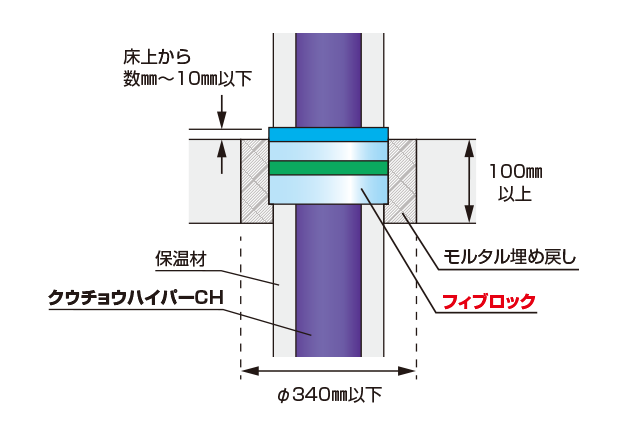

標準施工図
![標準施工図 PS060FL-0796](/fp/assets/img/ch_table_0796.png)

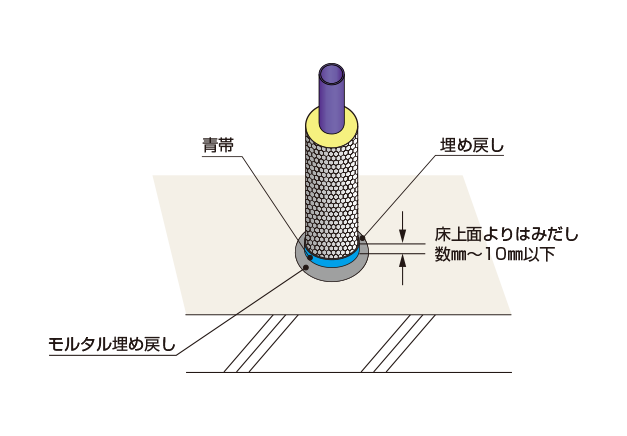

施工イメージ
![施工イメージ PS060FL-0796](/fp/assets/img/ch_const_0796.png)
製品仕様
品 名 | 用 途 | 品 番 | 厚 さ | 幅 | 巻長さ | 入 数 | |
---|---|---|---|---|---|---|---|
フィブロック
エスロハイパーAW用 |
呼び径
200用 |
壁・床共用 | FIBCH2H | 2.50mm | 90mm |
1.0m
(2枚) |
10セット/ケース |
![エスロハイパーAW用 呼び径200以下用 製品画像](/fp/assets/img/aw_product02.jpg)
〈参考〉施工箇所数目安
●呼び径200以下用
呼び径 | φ125 | φ150 | φ200 |
---|---|---|---|
箇所数 | 1箇所 | 1箇所 | 1箇所 |
