エスロハイパーAW用（呼び径200以下用：雨水ハイパーRD対応品）
管に巻き付けるだけのテープ製品！
- エスロハイパーAWに使用できます
- 壁・床共通で使用できます
下記のボタンを クリック タップ 頂くと
詳しい製品情報がご覧いただけます
詳しい製品情報がご覧いただけます
ALC／コンクリート壁
防火区画
対応
対応
共住区画
対応
対応
開く／閉じる
適用範囲
ALC・コンクリート（厚100mm以上）
| 貫通配管種 | 開口寸法 （参考ボイド径） |
国土交通大臣 認定番号 |
（一財）日本消防設備安全センター 性能評定番号 |
|
|---|---|---|---|---|
| 共住区画 | ||||
| 給水用高密度ポリエチレン管 （エスロハイパーAW） |
呼び径20〜75用 | φ133mm以下(125以下) | PS060WL-0194 | KK19-105号 |
| 呼び径100以下用 | φ182mm以下(175以下) | PS060WL-0476 | KK21-011号 | |
| 給水用高密度ポリエチレン管 （エスロハイパーAW）+被覆材※1 |
呼び径200以下用 | φ362mm以下(350以下) | PS060WL-0935 | ー |
| サイフォン式 雨水排水システム用高性能ポリエチレン管 （雨水ハイパーRD）+被覆材※1 |
||||
| ポリエチレン管※2 | 呼び径75以下 | φ160mm以下(150以下) | PS060WL-1165 | |
※1. 呼び径200以下用の場合、管外面には被覆材(グラスウール32K以上 厚さ40mm以下)を使用。
※2. ポリエチレン管対象規格 ：JWWA K 144、PWA001、PWA005、PWA011（SDR11(外径÷肉厚=11)規格品に限る）、PTCK03、JPK001、JIS K 6762
◎令8区画には使用できません。
標準施工図
対応品種：呼び径20〜75用、呼び径100以下用
対応品種：呼び径200以下用
施工イメージ

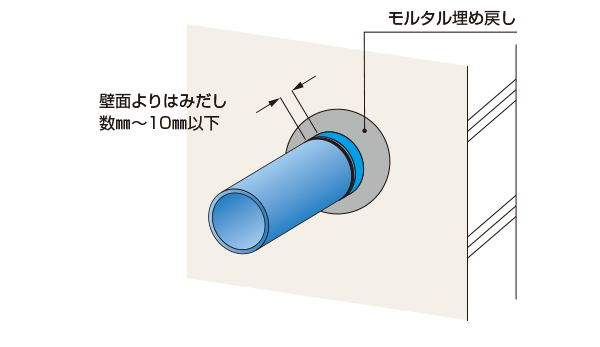

対応品種：呼び径20〜75用、呼び径100以下用

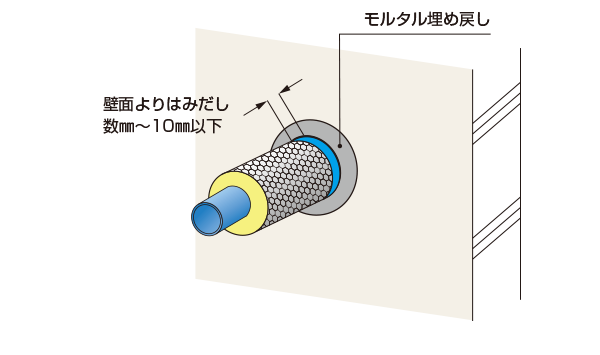

対応品種：呼び径200以下用
製品仕様
| 品 名 | 用 途 | 品 番 | 厚 さ | 幅 | 巻長さ | 入 数 | |
|---|---|---|---|---|---|---|---|
| フィブロック エスロハイパーAW用 |
呼び径 20〜75用 |
壁・床共用 | FIBAW | 2.25mm | 110mm | 1.5m | 6巻/ケース |
| 呼び径 100以下用 |
FIBAW1H | 6.09mm | 110mm | 0.42m | 6巻/ケース | ||
| 呼び径 200以下用 |
FIBCH2H | 2.50mm | 90mm | 1.0m （2枚） |
10セット/ケース | ||
〈参考〉施工箇所数目安
●呼び径20〜75用
※フィブロック エスロハイパーAW用は、呼び径に対応したものをご使用ください。
| 呼び径 | φ20 | φ25 | φ30 | φ40 | φ50 | φ65 | φ75 |
|---|---|---|---|---|---|---|---|
| 箇所数 | 15箇所 | 12箇所 | 10箇所 | 9箇所 | 7箇所 | 6箇所 | 5箇所 |
●呼び径100以下用
| 呼び径 | φ100 |
|---|---|
| 箇所数 | 1箇所 |
●呼び径200以下用
| 呼び径 | φ125 | φ150 | φ200 |
|---|---|---|---|
| 箇所数 | 2箇所 | 2箇所 | 2箇所 |
中空壁
防火区画
対応
対応
開く／閉じる
適用範囲
中空壁（厚100mm以上）
| 貫通配管種 | 貫通開口寸法（外径+24mm以下） | 国土交通大臣認定番号 | |
|---|---|---|---|
| 給水用高密度ポリエチレン管 （エスロハイパーAW・雨水ハイパーRD）+被覆材※ |
呼び径200以下用 | φ320mm以下 | PS060WL-0817 |
| サイフォン式 雨水排水システム用高性能ポリエチレン管 （雨水ハイパーRD）+被覆材※ |
|||

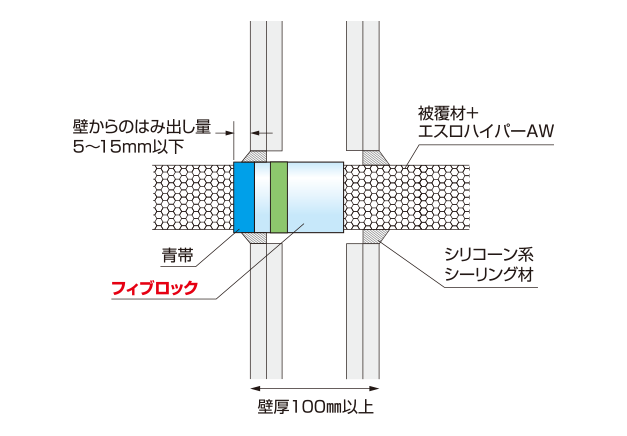

標準施工図

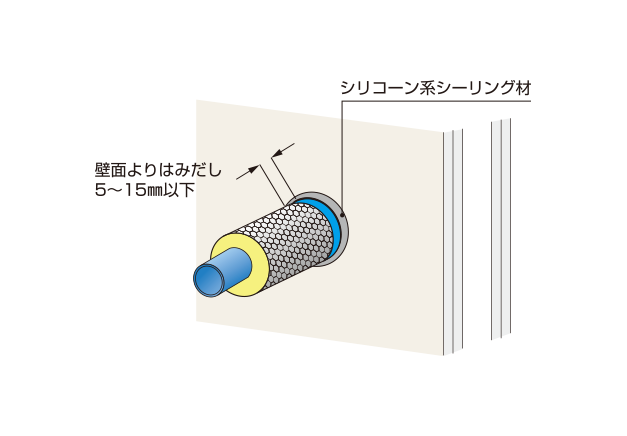

施工イメージ
製品仕様
| 品 名 | 用 途 | 品 番 | 厚 さ | 幅 | 巻長さ | 入 数 | |
|---|---|---|---|---|---|---|---|
| フィブロック エスロハイパーAW用 |
呼び径 200以下用 |
壁・床共用 | FIBCH2H | 2.50mm | 90mm | 1.0m （2枚） |
10セット/ケース |
〈参考〉施工箇所数目安
●呼び径200以下用
| 呼び径 | φ125 | φ150 | φ200 |
|---|---|---|---|
| 箇所数 | 2箇所 | 2箇所 | 2箇所 |
片 壁
防火区画
対応
対応
開く／閉じる
適用範囲
片壁（厚42mm以上）
| 貫通配管種 | 貫通開口寸法（外径+24mm以下） | 国土交通大臣認定番号 | |
|---|---|---|---|
| 給水用高密度ポリエチレン管 （エスロハイパーAW・雨水ハイパーRD）+被覆材※ |
呼び径200以下用 | φ320mm以下 | PS060WL-0816-1 |
| サイフォン式 雨水排水システム用高性能ポリエチレン管 （雨水ハイパーRD）+被覆材※ |
|||

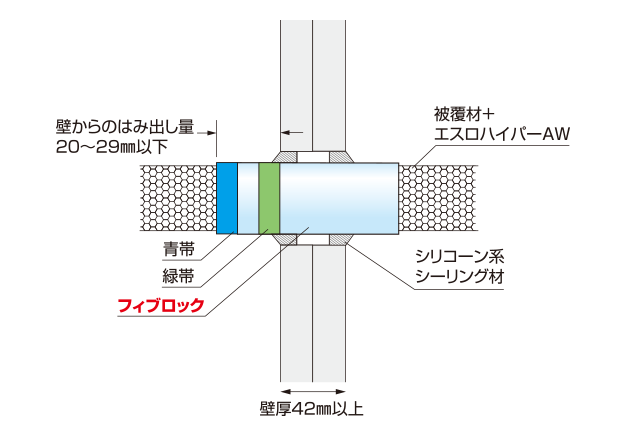

標準施工図

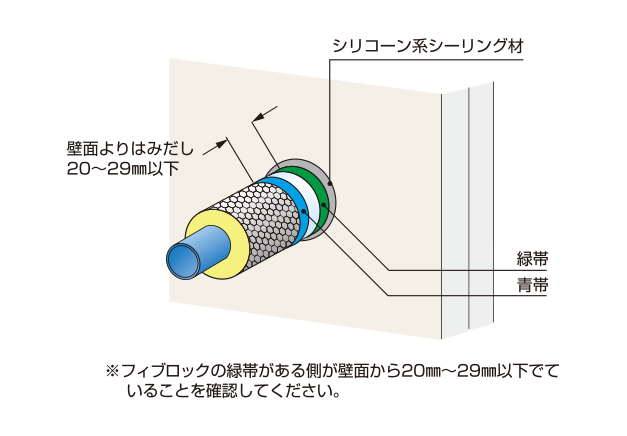

施工イメージ
製品仕様
| 品 名 | 用 途 | 品 番 | 厚 さ | 幅 | 巻長さ | 入 数 | |
|---|---|---|---|---|---|---|---|
| フィブロック エスロハイパーAW用 |
呼び径 200以下用 |
壁・床共用 | FIBCH2H | 2.50mm | 90mm | 1.0m （2枚） |
10セット/ケース |
〈参考〉施工箇所数目安
●呼び径200以下用
| 呼び径 | φ125 | φ150 | φ200 |
|---|---|---|---|
| 箇所数 | 2箇所 | 2箇所 | 2箇所 |

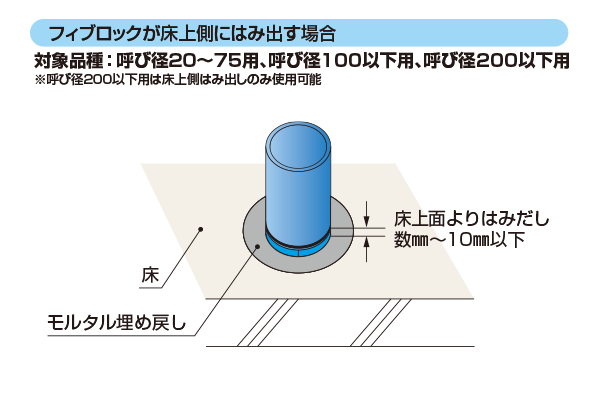

ALC/コンクリート床
防火区画
対応
対応
共住区画
対応
対応
開く／閉じる
適用範囲
ALC・コンクリート（厚100mm以上）
| 貫通配管種 | 開口寸法 （参考ボイド径） |
国土交通大臣 認定番号 |
（一財）日本消防設備安全センター 性能評定番号 |
|
|---|---|---|---|---|
| 共住区画 | ||||
| 給水用高密度ポリエチレン管 （エスロハイパーAW） |
呼び径20～75用※1 | φ133mm以下 （125以下） |
PS060FL-0195 | KK19-104号 |
| 呼び径100以下用 | φ182mm以下 （150以下） |
PS060FL-0475 | KK21-010号 | |
| 呼び径200以下用※2※3 | φ311mm以下 （300以下） |
PS060FL-0720 | ー | |
| 給水用高密度ポリエチレン管 （エスロハイパーAW）+被覆材※4 |
呼び径200以下用※2 | φ340mm以下 | PS060FL-0960 | |
| サイフォン式 雨水排水システム用高性能ポリエチレン管 （雨水ハイパーRD） |
呼び径200以下用※2※3 | φ311mm以下 （300以下） |
PS060FL-0720 | |
| サイフォン式 雨水排水システム用高性能ポリエチレン管 （雨水ハイパーRD）+被覆材※4 |
呼び径200以下用※2 | φ340mm以下 | PS060FL-0960 | |
| ポリエチレン管※5 | 呼び径75以下 | φ160mm以下 | PS060FL-1164 | |
※1. コンクリートの場合、呼び径20～75用は国土交通大臣認定のみ厚70mm以上で使用可能。
※2. 呼び径200以下用は床上側はみ出しのみ使用可能。
※3. 呼び径200以下用の場合、管のみで貫通する場合はフィブロックを2周以上巻く。
※4. 呼び径200以下用の場合、管外面に被覆材を使用する場合はグラスウール32K以上 厚さ40mm以下を使用。
※5. ポリエチレン管対象規格 ：JWWA K 144、PWA001、PWA005、PWA011（SDR11(外径÷肉厚=11)規格品に限る）、PTCK03、JPK001、JIS K 6762
◎令8区画には使用できません。
コンクリート（厚200mm以上）
| 貫通配管種 | 使用最大配管 呼び径 | 開口寸法（参考ボイド径） | 国土交通大臣認定番号 |
|---|---|---|---|
| 硬質ポリ塩化ビニル管（VP管） | 200A（2周以上巻） | φ311mm以下（300以下） | PS060FL-0830 |
| 耐衝撃性硬質ポリ塩化ビニル管（HIVP管） | |||
| 耐熱性硬質ポリ塩化ビニル管（HT管） |

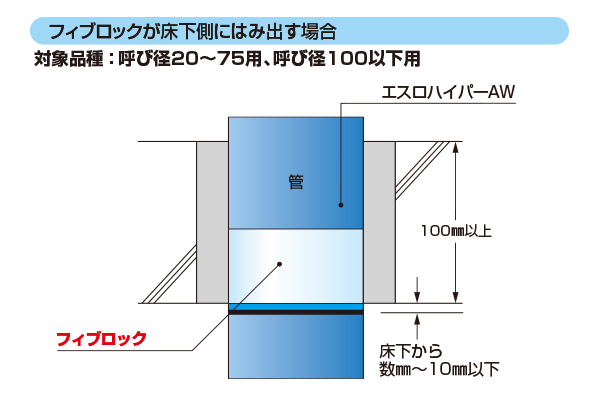

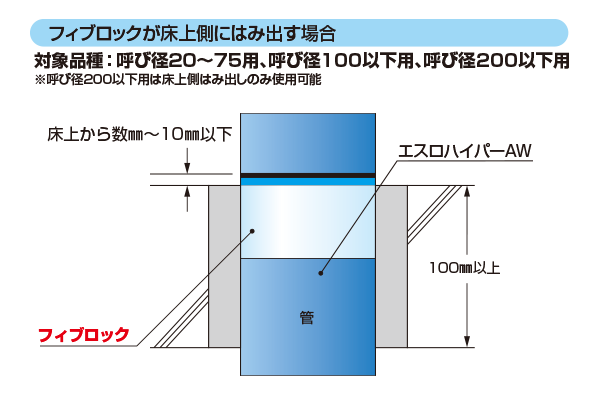

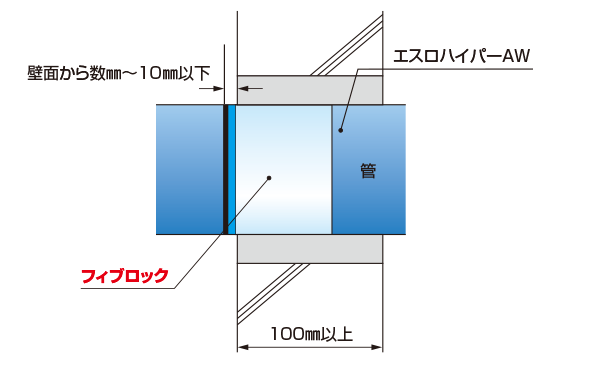

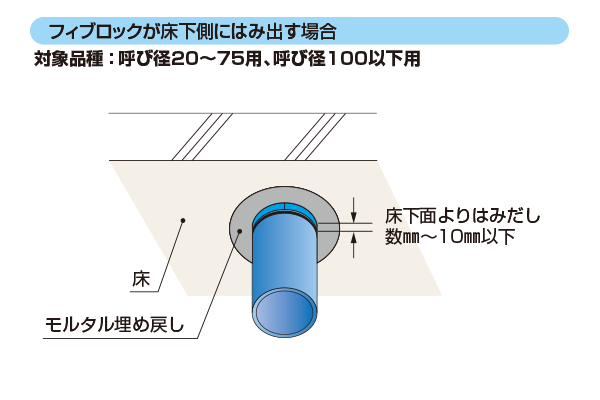

標準施工図
施工イメージ
製品仕様
| 品 名 | 用 途 | 品 番 | 厚 さ | 幅 | 巻長さ | 入 数 | |
|---|---|---|---|---|---|---|---|
| フィブロック エスロハイパーAW用 |
呼び径 20〜75用 |
壁・床共用 | FIBAW | 2.25mm | 110mm | 1.5m | 6巻/ケース |
| 呼び径 100以下用 |
FIBAW1H | 6.09mm | 110mm | 0.42m | 6巻/ケース | ||
| 呼び径 200以下用 |
FIBCH2H | 2.50mm | 90mm | 1.0m （2枚） |
10セット/ケース | ||
〈参考〉施工箇所数目安
●呼び径20〜75用
※フィブロック エスロハイパーAW用は、呼び径に対応したものをご使用ください。
| 呼び径 | φ20 | φ25 | φ30 | φ40 | φ50 | φ65 | φ75 |
|---|---|---|---|---|---|---|---|
| 箇所数 | 15箇所 | 12箇所 | 10箇所 | 9箇所 | 7箇所 | 6箇所 | 5箇所 |
●呼び径100以下用
| 呼び径 | φ100 |
|---|---|
| 箇所数 | 1箇所 |
●呼び径200以下用
| 呼び径 | φ125 | φ150 | φ200 |
|---|---|---|---|
| 箇所数 | 2箇所 | 2箇所 | 2箇所 |
