ALC/コンクリート壁

防火区画
対応
共住区画
対応
開く/閉じる

適用範囲

ALC・コンクリート(厚100mm以上)

貫通配管種 使用最大配管
呼び径
開口寸法
(参考ボイド径)
国土交通大臣
認定番号
(一財)日本消防設備安全センター
性能評定番号
共住区画
被覆金属強化ポリエチレン管
(スーパーエスロメタックスFC)
保温厚
30mm以下
50A φ208mm以下(200以下) PS060WL-0715
保温厚
20mm以下
25A 縦150mm×横250mm以下 PS060WL-0373 KK19-148号
φ150mm以下
標準施工図

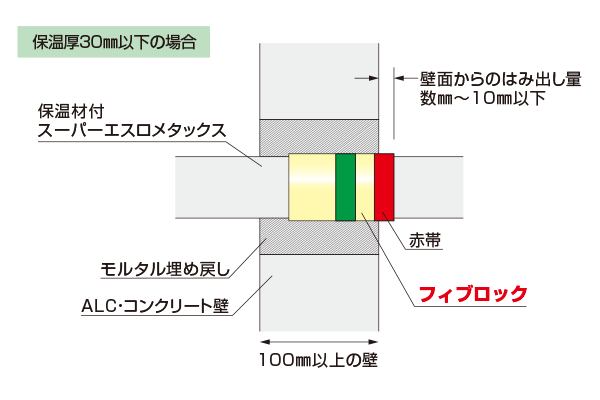

標準施工図 保温材付スーパーエスロメタックス用 ALC/コンクリート壁 保温厚30mm以下の場合

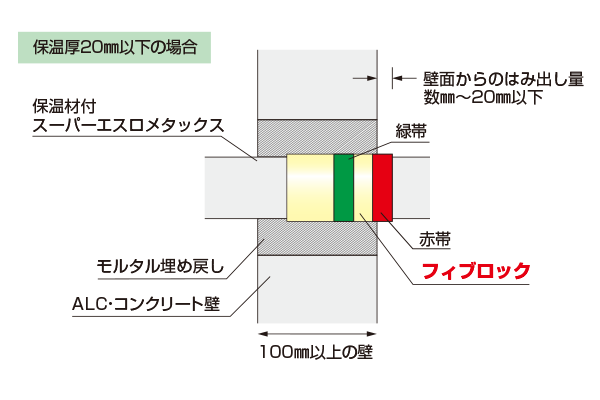

標準施工図 保温材付スーパーエスロメタックス用 ALC/コンクリート壁 保温厚20mm以下の場合
施工イメージ

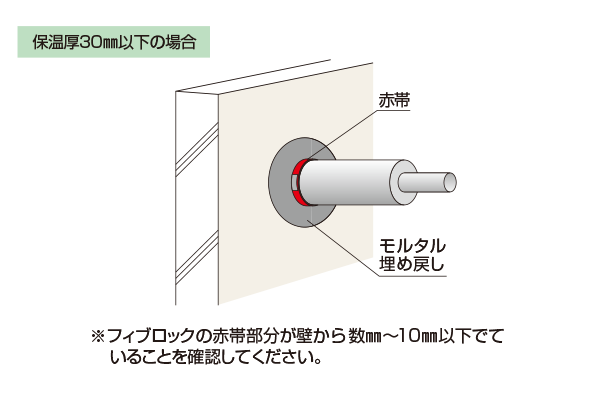

施工イメージ 保温材付スーパーエスロメタックス用 ALC/コンクリート壁 保温厚30mm以下の場合

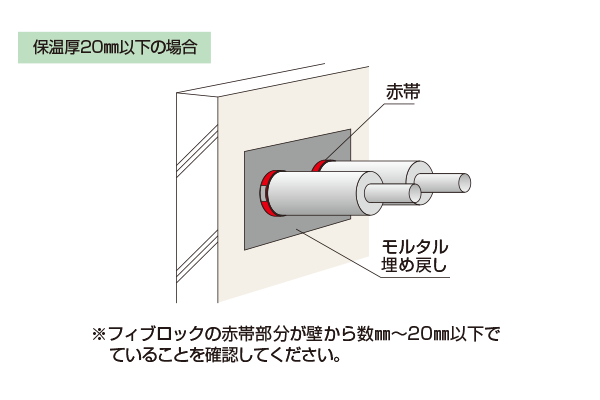

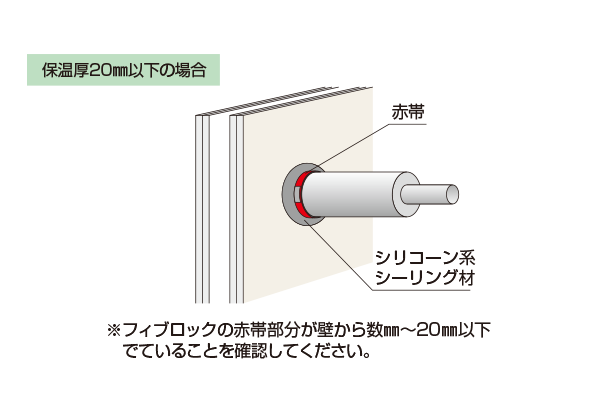

施工イメージ 保温材付スーパーエスロメタックス用 ALC/コンクリート壁 保温厚20mm以下の場合

製品仕様

品 名 用 途 品 番 厚 さ 巻長さ 入 数
フィブロック保温材付
スーパーエスロメタックス用
壁・床共用 FIB-FC 4.24mm 120mm 1.3m 6巻/ケース
保温材付スーパーエスロメタックス用 製品画像 壁床共用
〈参考〉施工箇所数目安
呼び径 φ10 φ13 φ16 φ20 φ25 φ32 φ40 φ50


保温材付10mm 10 10 9 8 7 6 5 4
保温材付20mm 7 6 6 5 5 4 4 3
保温材付25mm 5 5 5 4 4 3 3
保温材付30mm 4 4 3 3 3

中空壁

防火区画
対応
開く/閉じる

適用範囲

中空壁(厚100mm以上)

貫通配管種 使用最大配管
呼び径
貫通開口寸法
(外径+20mm以下)
国土交通大臣
認定番号
被覆金属強化ポリエチレン管
(スーパーエスロメタックスFC)
保温厚30mm以下※1 50A φ144mm以下 PS060WL-0719
保温厚20mm以下※2 25A φ93mm以下 PS060WL-0409

※1. 保温厚30mm以下について:壁厚110mm以上に使用する場合の施工方法につきましては、カタログ P.16標準施工例をご参照ください。

※2. 保温厚20mm以下について:共住区画の場合 両面強化石こうボード重張軽量鉄骨下地+グラスウール充填。

標準施工図

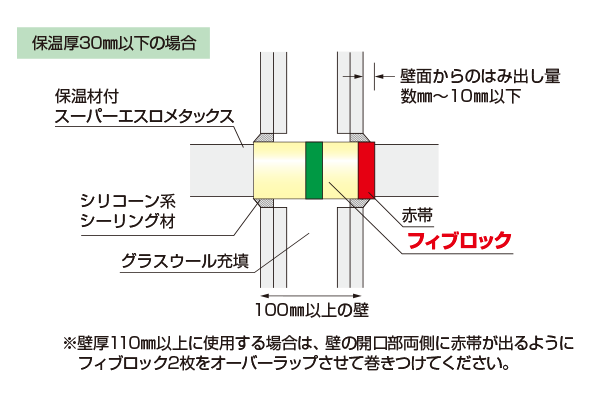

標準施工図 保温材付スーパーエスロメタックス用 中空壁 保温厚30mm以下の場合

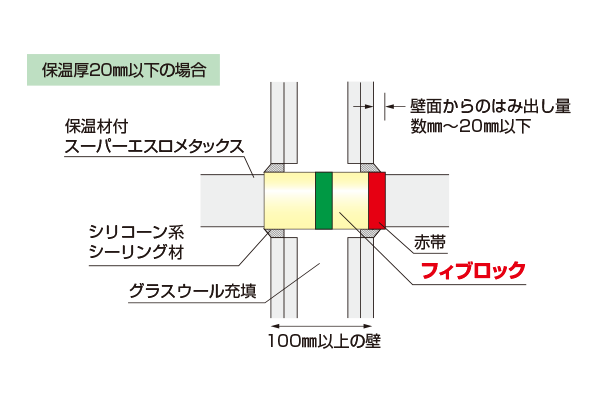

標準施工図 保温材付スーパーエスロメタックス用 中空壁 保温厚20mm以下の場合
施工イメージ
施工イメージ 保温材付スーパーエスロメタックス用 中空壁 保温厚30mm以下の場合

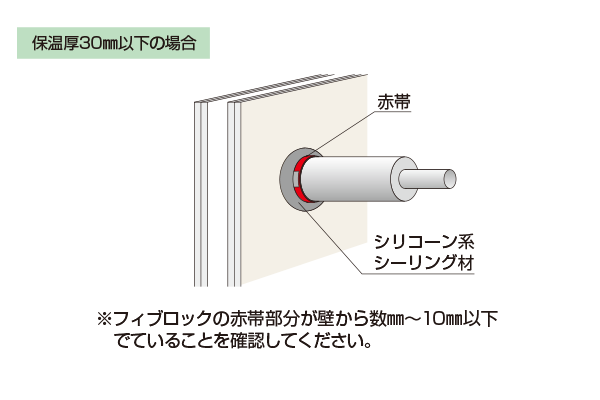

施工イメージ 保温材付スーパーエスロメタックス用 中空壁 保温厚20mm以下の場合

製品仕様

品 名 用 途 品 番 厚 さ 巻長さ 入 数
フィブロック保温材付
スーパーエスロメタックス用
壁・床共用 FIB-FC 4.24mm 120mm 1.3m 6巻/ケース
保温材付スーパーエスロメタックス用 製品画像 壁床共用
〈参考〉施工箇所数目安
呼び径 φ10 φ13 φ16 φ20 φ25 φ32 φ40 φ50


保温材付10mm 10 10 9 8 7 6 5 4
保温材付20mm 7 6 6 5 5 4 4 3
保温材付25mm 5 5 5 4 4 3 3
保温材付30mm 4 4 3 3 3

片 壁

防火区画
対応
開く/閉じる

適用範囲

片壁(厚42mm以上)

貫通配管種 使用最大配管呼び径 貫通開口寸法
(外径+20mm以下)
国土交通大臣認定番号
被覆金属強化ポリエチレン管
(スーパーエスロメタックスFC)
保温厚30mm以下 50A φ144mm以下 PS060WL-0698-1
標準施工図
標準施工図 保温材付スーパーエスロメタックス用 片壁
施工イメージ
施工イメージ 保温材付スーパーエスロメタックス用 片壁

製品仕様

品 名 用 途 品 番 厚 さ 巻長さ 入 数
フィブロック保温材付
スーパーエスロメタックス用
壁・床共用 FIB-FC 4.24mm 120mm 1.3m 6巻/ケース
保温材付スーパーエスロメタックス用 製品画像 壁床共用
〈参考〉施工箇所数目安
呼び径 φ10 φ13 φ16 φ20 φ25 φ32 φ40 φ50


保温材付10mm 10 10 9 8 7 6 5 4
保温材付20mm 7 6 6 5 5 4 4 3
保温材付25mm 5 5 5 4 4 3 3
保温材付30mm 4 4 3 3 3

ALC/コンクリート床

防火区画
対応
開く/閉じる

適用範囲

ALC・コンクリート(厚100mm以上)

貫通配管種 使用最大配管呼び径 開口寸法(参考ボイド径) 国土交通大臣認定番号
被覆金属強化ポリエチレン管
(スーパーエスロメタックスFC)
保温厚30mm以下 50A φ182mm以下(175以下) PS060FL-0714
標準施工図

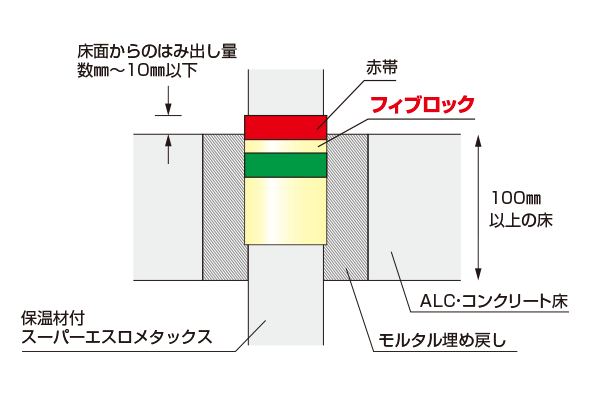

標準施工図 保温材付スーパーエスロメタックス用 ALC/コンクリート床
施工イメージ

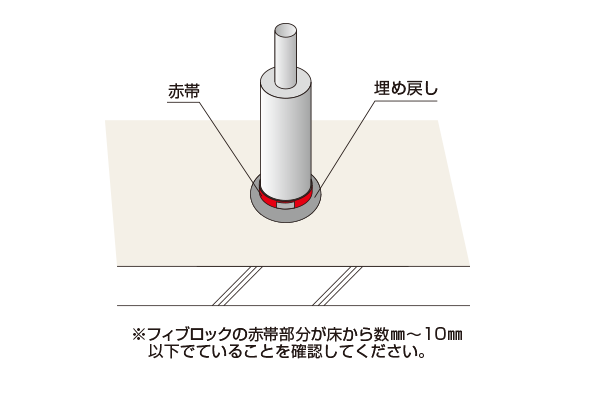

施工イメージ 保温材付スーパーエスロメタックス用 ALC/コンクリート床

製品仕様

品 名 用 途 品 番 厚 さ 巻長さ 入 数
フィブロック保温材付
スーパーエスロメタックス用
壁・床共用 FIB-FC 4.24mm 120mm 1.3m 6巻/ケース
保温材付スーパーエスロメタックス用 製品画像 壁床共用
〈参考〉施工箇所数目安
呼び径 φ10 φ13 φ16 φ20 φ25 φ32 φ40 φ50


保温材付10mm 10 10 9 8 7 6 5 4
保温材付20mm 7 6 6 5 5 4 4 3
保温材付25mm 5 5 5 4 4 3 3
保温材付30mm 4 4 3 3 3
