ケーブル区画貫通措置部材
パテ充てん不要の新製品！
- 簡単・確実な施工を実現します
- 目視検査が可能です
- 追加配線がしやすくなります
下記のボタンをクリックタップ頂くと
詳しい製品情報がご覧いただけます
詳しい製品情報がご覧いただけます

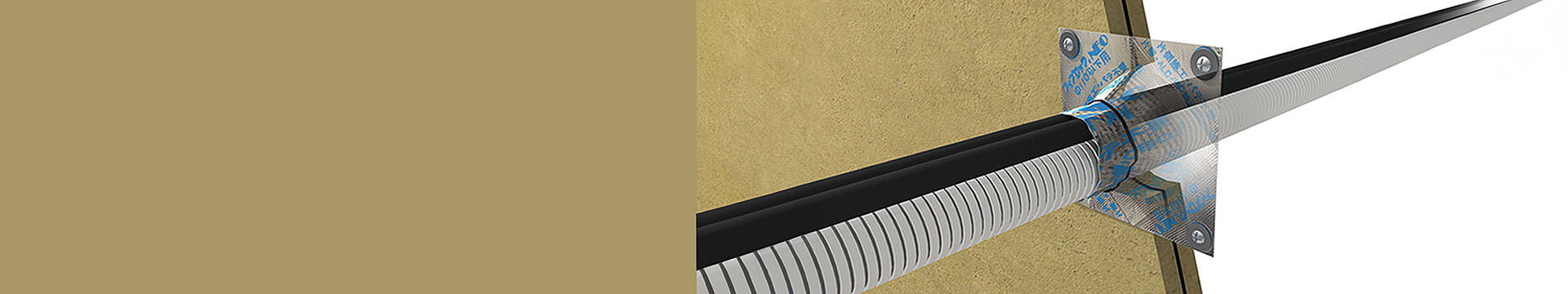

ALC／コンクリート壁
（ケーブル直 or PF管/CD管 or 混合貫通）
防火区画
対応
対応
開く／閉じる
適用範囲
| 認定番号 | PS060WL-1170 | ||
|---|---|---|---|
| 壁の仕様 （国土交通大臣が指定 もしくは認定した壁） |
仕 様 | ALC/コンクリート壁 | |
| 厚 み | 厚75㎜以上 | ||
| 開 口 | 形 状 | 円 形 | |
| 寸 法 | Φ160㎜以下 | ||
| 貫 通 物 |
ケーブル | 導体（又は芯線） の断面積 |
325㎜²以下（1本あたり） 1734㎜²以下（総合計） |
| 合成樹脂製 可とう電線管 |
PF管・CD管 (JIS C 8411) |
PF管 呼び径42（外径52㎜）以下/ CD管 呼び径42（外径48㎜）以下 |
|
| 本 数 | ケーブル、PF管・CD管 全て本数制限なし |
||
| 占積率∗ ∗開口面積に対するケーブル・電線管 の断面積合計の割合 |
84.2％以下 | ||

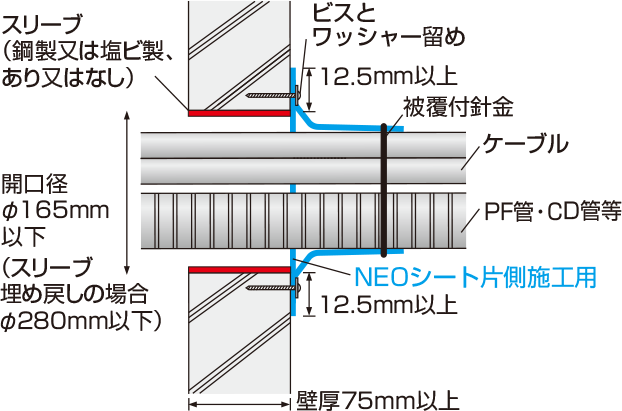

標準施工図

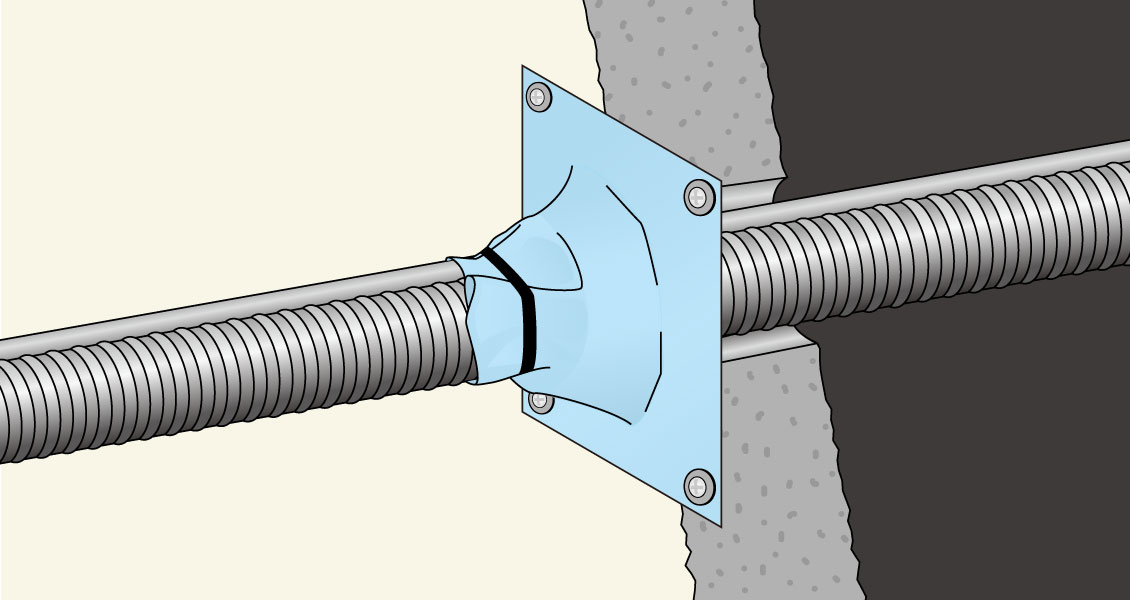

施工イメージ

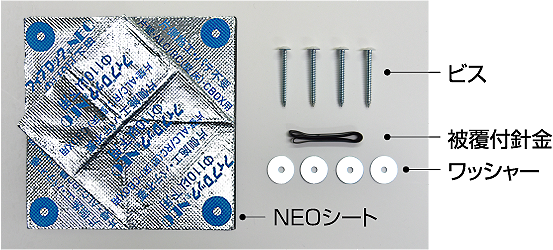

製品仕様
|
品 名
|

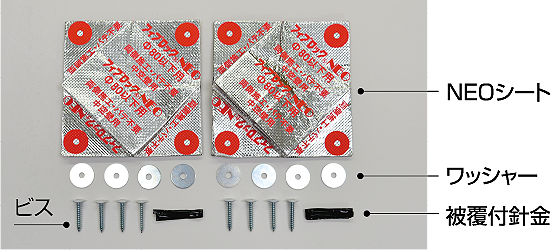

品 番 | 1開口当たりの内容 | 梱包単位 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| フィブロック NEOシート |
ビス | ワッシャー | 被覆付針金 | 個包装 | 外箱 （段ボール） |
||||
| 厚み×縦×横 (㎜) |
枚数 | ||||||||
| 片側施工 （壁 床用） |
Φ80以下 | SKCCC01 | 4×110×110 | 1枚 |
呼び径4
4本
長さ40㎜ |
外径Φ20
4個
厚さ1㎜ |
300㎜×1本 |
10開口分 ／袋 |
50開口分 ／ケース |
| Φ110以下 | SKCCC02 | 4×140×140 | 410㎜×1本 | ||||||
| Φ160以下 | SKCCC03 | 4×190×190 | 600㎜×1本 | ||||||
品番：HCJM005（片側施工用）
片側施工用

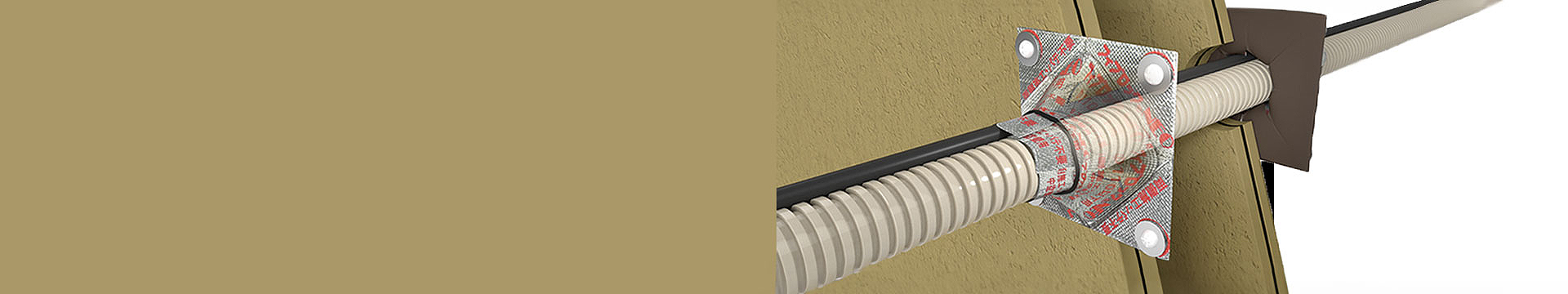

中空壁／押出成形セメント板
（ケーブル直 or PF管/CD管 or 混合貫通）
防火区画
対応
対応
開く／閉じる
適用範囲
| 認定番号 | PS060WL-1171 | ||
|---|---|---|---|
| 壁の仕様 （国土交通大臣が指定 もしくは認定した壁） |
仕 様 | 中空壁/押出成形セメント板 | |
| 厚 み | 厚60㎜以上 | ||
| 開 口 | 形 状 | 円 形 | |
| 寸 法 | Φ160㎜以下 | ||
| 貫 通 物 |
ケーブル | 導体（又は芯線） の断面積 |
325㎜²以下（1本あたり） 1734㎜²以下（総合計） |
| 合成樹脂製 可とう電線管 |
PF管・CD管 (JIS C 8411) |
PF管 呼び径42（外径52㎜）以下/ CD管 呼び径42（外径48㎜）以下 |
|
| 本 数 | ケーブル、PF管・CD管 全て本数制限なし |
||
| 占積率∗ ∗開口面積に対するケーブル・電線管 の断面積合計の割合 |
84.2％以下 | ||
標準施工図

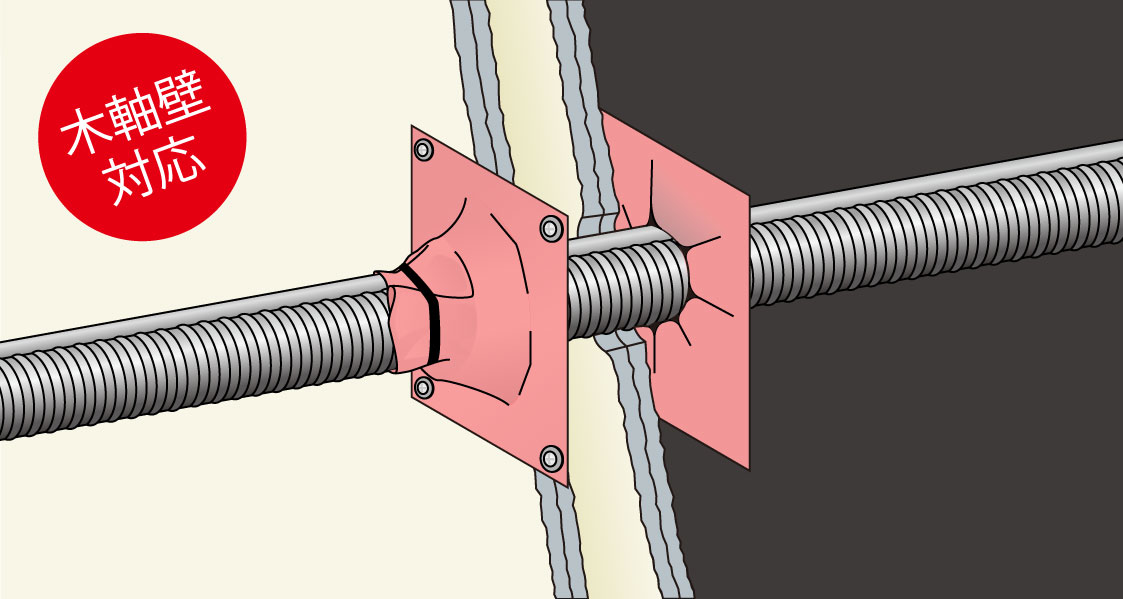

施工イメージ
製品仕様
|
品 名
|
品 番 | 1開口当たりの内容 | 梱包単位 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| フィブロック NEOシート |
ビス | ワッシャー | 被覆付針金 | 個包装 | 外箱 （段ボール） |
||||
| 厚み×縦×横 (㎜) |
枚数 | ||||||||
| 両側施工 （壁 用） |
Φ80以下 | SKCCC04 | 3×110×110 | 2枚 |
呼び径4
8本
長さ25㎜ |
外径Φ20
8個
厚さ1㎜ |
300㎜×2本 |
5開口分 ／袋 |
25開口分 ／ケース |
| Φ110以下 | SKCCC05 | 3×140×140 | 410㎜×2本 | ||||||
| Φ160以下 | SKCCC06 | 3×190×190 | 600㎜×2本 | ||||||
品番：HCJM006（両側施工用）
両側施工用
片 壁
（ケーブル直 or PF管/CD管 or 混合貫通）
防火区画
対応
対応
開く／閉じる
適用範囲
| 認定番号 | PS060WL-1169-2 | ||
|---|---|---|---|
| 壁の仕様 （国土交通大臣が指定 もしくは認定した壁） |
仕 様 | 片壁（片面強化石こうボード重張り） | |
| 厚 み | 厚42㎜以上 | ||
| 開 口 | 形 状 | 円 形 | |
| 寸 法 | Φ160㎜以下 | ||
| 貫 通 物 |
ケーブル | 導体（又は芯線） の断面積 |
325㎜²以下（1本あたり） 1734㎜²以下（総合計） |
| 合成樹脂製 可とう電線管 |
PF管・CD管 (JIS C 8411) |
PF管 呼び径42（外径52㎜）以下/ CD管 呼び径42（外径48㎜）以下 |
|
| 本 数 | ケーブル、PF管・CD管 全て本数制限なし |
||
| 占積率∗ ∗開口面積に対するケーブル・電線管 の断面積合計の割合 |
84.2％以下 | ||
標準施工図

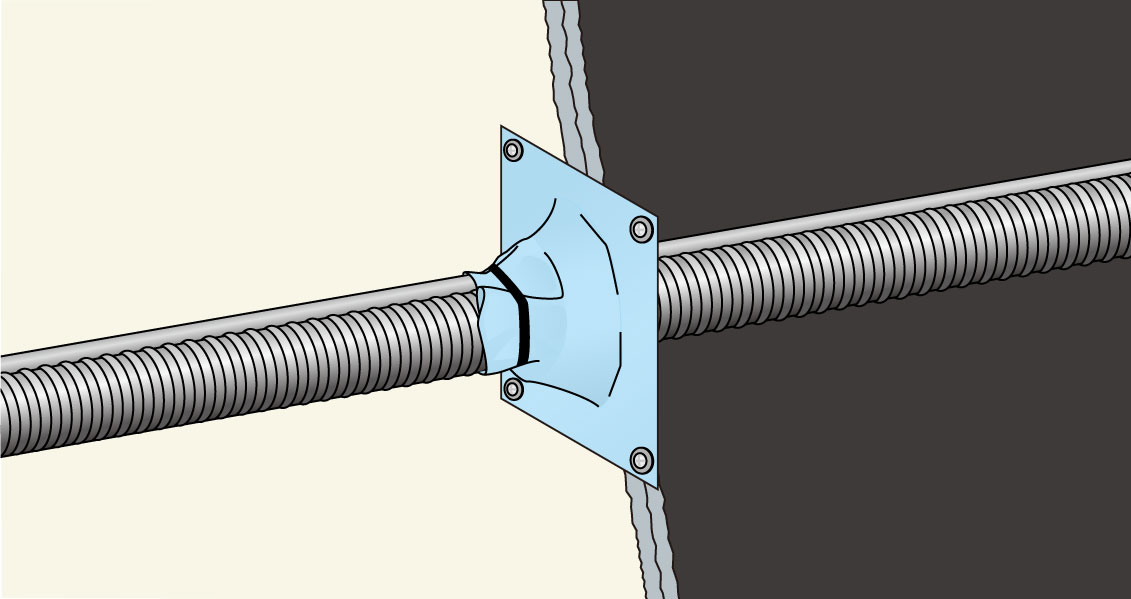

施工イメージ
製品仕様
|
品 名
|
品 番 | 1開口当たりの内容 | 梱包単位 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| フィブロック NEOシート |
ビス | ワッシャー | 被覆付針金 | 個包装 | 外箱 （段ボール） |
||||
| 厚み×縦×横 (㎜) |
枚数 | ||||||||
| 片側施工 （壁 床用） |
Φ80以下 | SKCCC01 | 4×110×110 | 1枚 |
呼び径4
4本
長さ40㎜ |
外径Φ20
4個
厚さ1㎜ |
300㎜×1本 |
10開口分 ／袋 |
50開口分 ／ケース |
| Φ110以下 | SKCCC02 | 4×140×140 | 410㎜×1本 | ||||||
| Φ160以下 | SKCCC03 | 4×190×190 | 600㎜×1本 | ||||||
品番：HCJM005（片側施工用）
片側施工用
準耐火45分壁
（ケーブル直 or PF管/CD管 or 混合貫通）
防火区画
対応
対応
開く／閉じる
適用範囲
| 認定番号 | PS045WL-1172 | ||
|---|---|---|---|
| 壁の仕様 （国土交通大臣が指定 もしくは認定した壁） |
仕 様 | 準耐火45分壁 | |
| 厚 み | 厚74㎜以上 | ||
| 開 口 | 形 状 | 円 形 | |
| 寸 法 | Φ160㎜以下 | ||
| 貫 通 物 |
ケーブル | 導体（又は芯線） の断面積 |
325㎜²以下（1本あたり） 1734㎜²以下（総合計） |
| 合成樹脂製 可とう電線管 |
PF管・CD管 (JIS C 8411) |
PF管 呼び径42（外径52㎜）以下/ CD管 呼び径42（外径48㎜）以下 |
|
| 本 数 | ケーブル、PF管・CD管 全て本数制限なし |
||
| 占積率∗ ∗開口面積に対するケーブル・電線管 の断面積合計の割合 |
84.2％以下 | ||
標準施工図
施工イメージ
製品仕様
|
品 名
|
品 番 | 1開口当たりの内容 | 梱包単位 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| フィブロック NEOシート |
ビス | ワッシャー | 被覆付針金 | 個包装 | 外箱 （段ボール） |
||||
| 厚み×縦×横 (㎜) |
枚数 | ||||||||
| 両側施工 （壁 用） |
Φ80以下 | SKCCC04 | 3×110×110 | 2枚 |
呼び径4
8本
長さ25㎜ |
外径Φ20
8個
厚さ1㎜ |
300㎜×2本 |
5開口分 ／袋 |
25開口分 ／ケース |
| Φ110以下 | SKCCC05 | 3×140×140 | 410㎜×2本 | ||||||
| Φ160以下 | SKCCC06 | 3×190×190 | 600㎜×2本 | ||||||
品番：HCJM006（両側施工用）
両側施工用

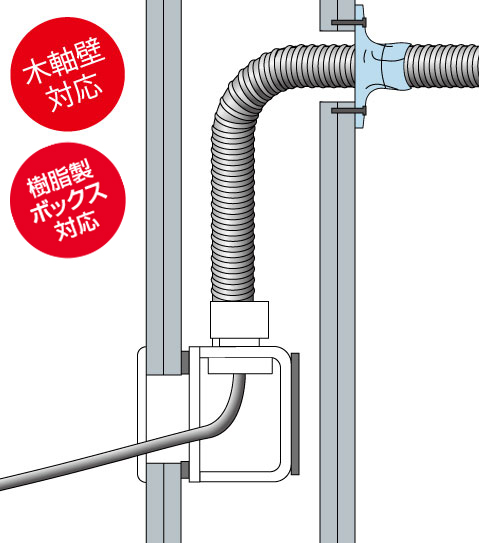

中空壁
（コンセントボックス）
※遮音処理あり又はなし
防火区画
対応
対応
開く／閉じる
適用範囲
| 認定番号 | PS060WL-1173-1 | ||
|---|---|---|---|
| 壁の仕様 （国土交通大臣が指定 もしくは認定した壁） |
仕 様 | 中空壁 | |
| 厚 み | 100㎜以上（1～3個用）, 115㎜以上（4～6個用） |
||
| 開口寸法 | 電線管貫通部 | 円形：Φ110㎜以下 | 矩形：110×110㎜以下 |
| アウトレット ボックス部 （コンセントボックス） |
矩形：290×100㎜以下 | ||
|
アウトレット ボックス （コンセントボックス） |
サイズ | 6個用以下 | |
| 寸法 | 320(±4)×117(±4)×54(±4)㎜以下 | ||
| ケーブル | 導体（又は芯線） の断面積 |
22㎜²以下（1本あたり）/ 177.5㎜²以下（総合計） |
|
| 合成樹脂製 可とう電線管 |
PF管・CD管 (JIS C 8411) |
あり又はなし ありの場合Φ36.5㎜以下（呼び径28以下） |
|
| 占積率∗ ∗アウトレットボックス（コンセントボックス） の貫通孔の面積に対するケーブル 断面積の総合計の割合 |
55.8％以下（1～3個用）/ 52.6％（4～6個用） |
||
| 備考 | 遮音シートコンセントボックス用 （品番TBCN001）あり又はなし |
||
標準施工図

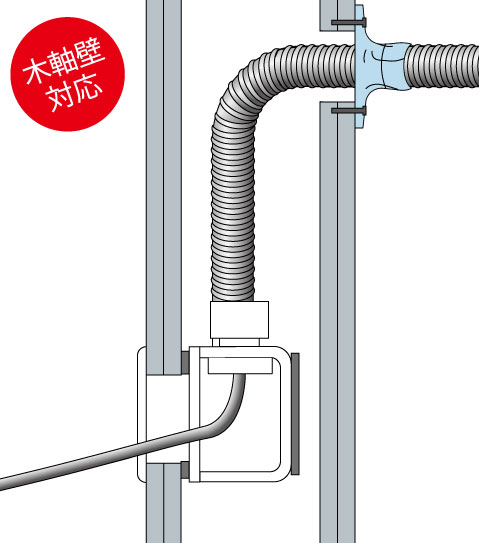

施工イメージ
製品仕様
|
品 名
|
品 番 | 1開口当たりの内容 | 梱包単位 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| フィブロック NEOシート |
ビス | ワッシャー | 被覆付針金 | 個包装 | 外箱 （段ボール） |
||||
| 厚み×縦×横 (㎜) |
枚数 | ||||||||
| 片側施工 （壁 床用） |
Φ80以下 | SKCCC01 | 4×110×110 | 1枚 |
呼び径4
4本
長さ40㎜ |
外径Φ20
4個
厚さ1㎜ |
300㎜×1本 |
10開口分 ／袋 |
50開口分 ／ケース |
| Φ110以下 | SKCCC02 | 4×140×140 | 410㎜×1本 | ||||||
| Φ160以下 | SKCCC03 | 4×190×190 | 600㎜×1本 | ||||||
品番：HCJM005（片側施工用）
| 品 名 | 品 番 | キット内容 | 梱包単位 | ||||
|---|---|---|---|---|---|---|---|
| 遮音シート （ボックス用） |
遮音テープ （塗代カバー用） |
||||||
| サイズ （幅×長さ） |
入数 | サイズ （幅×長さ） |
入数 | 個包装 | 外箱 （段ボール） |
||
| 遮音シート コンセントボックス用 |
TBCN001 | 120㎜×1,550㎜ | 1巻 | 10㎜×1,550㎜ | 3巻 | 1キット /箱 |
6キット /ケース |
片側施工用
遮音シート（コンセントボックス用）

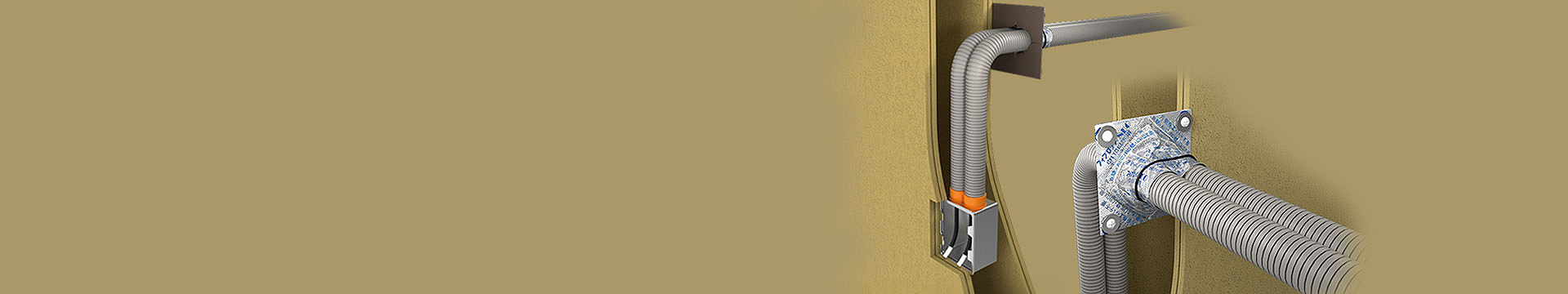

準耐火45分壁
（コンセントボックス）
※遮音処理あり又はなし
防火区画
対応
対応
開く／閉じる
適用範囲
| 認定番号 | PS045WL-1177 | ||
|---|---|---|---|
| 壁の仕様 （国土交通大臣が指定 もしくは認定した壁） |
仕 様 | 準耐火45分壁 | |
| 厚 み | 94㎜以上（1～3個用） | ||
| 開口寸法 | 電線管貫通部 | 円形：Φ110㎜以下 | 矩形：110×110㎜以下 |
| アウトレット ボックス部 （コンセントボックス） |
矩形：150×100㎜以下 | ||
|
アウトレット ボックス （コンセントボックス） |
サイズ | 3個用以下 | |
| 寸法 | 182(±4)×117(±4)×44(±4)㎜以下 | ||
| ケーブル | 導体（又は芯線） の断面積 |
22㎜²以下（1本あたり）/ 67.6㎜²以下（総合計） |
|
| 合成樹脂製 可とう電線管 |
PF管・CD管 (JIS C 8411) |
あり又はなし ありの場合Φ30.5㎜以下（呼び径22以下） |
|
| 占積率∗ ∗アウトレットボックス（コンセントボックス） の貫通孔の面積に対するケーブル 断面積の総合計の割合 |
55.8%以下 | ||
| 備考 | 遮音シートコンセントボックス用 （品番TBCN001）あり又はなし |
||
標準施工図
施工イメージ
製品仕様
|
品 名
|
品 番 | 1開口当たりの内容 | 梱包単位 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| フィブロック NEOシート |
ビス | ワッシャー | 被覆付針金 | 個包装 | 外箱 （段ボール） |
||||
| 厚み×縦×横 (㎜) |
枚数 | ||||||||
| 片側施工 （壁 床用） |
Φ80以下 | SKCCC01 | 4×110×110 | 1枚 |
呼び径4
4本
長さ40㎜ |
外径Φ20
4個
厚さ1㎜ |
300㎜×1本 |
10開口分 ／袋 |
50開口分 ／ケース |
| Φ110以下 | SKCCC02 | 4×140×140 | 410㎜×1本 | ||||||
| Φ160以下 | SKCCC03 | 4×190×190 | 600㎜×1本 | ||||||
品番：HCJM005（片側施工用）
| 品 名 | 品 番 | キット内容 | 梱包単位 | ||||
|---|---|---|---|---|---|---|---|
| 遮音シート （ボックス用） |
遮音テープ （塗代カバー用） |
||||||
| サイズ （幅×長さ） |
入数 | サイズ （幅×長さ） |
入数 | 個包装 | 外箱 （段ボール） |
||
| 遮音シート コンセントボックス用 |
TBCN001 | 120㎜×1,550㎜ | 1巻 | 10㎜×1,550㎜ | 3巻 | 1キット /箱 |
6キット /ケース |
片側施工用
遮音シート（コンセントボックス用）

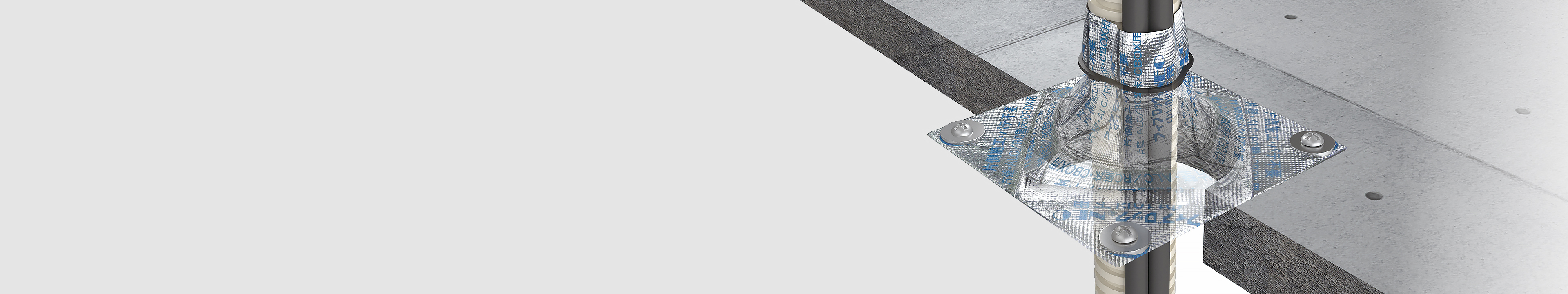

ALC／コンクリート床（ケーブル直 or PF管/CD管/
VE管/FEP管 or 混合貫通）
防火区画
対応
対応
開く／閉じる
適用範囲
| 認定番号 | PS060FL-1236 | ||
|---|---|---|---|
| 床の仕様 （国土交通大臣が指定 もしくは認定した床） |
仕 様 | ALC床/コンクリート床 | |
| 厚 み | ALC床：厚100㎜以上 コンクリート床：厚75㎜以上 |
||
| 開 口 | 形 状 | 円 形 | |
| 寸 法 |
Φ160㎜以下（Φ280㎜以下∗） ∗床施工時に鋼製スリープをモルタルで埋めなおす場合 |
||
| 貫 通 物 |
ケーブル | 導体（又は芯線） の断面積 |
325㎜²以下（1本あたり） 1659㎜²以下（総合計） |
| 電線管 | PF管/CD管 | PF管 呼び径54以下/ CD管 呼び径54以下 |
|
| VE管 | 呼び径100以下 | ||
| FEP管 | 呼び径80以下 | ||
|
占積率∗ ∗開口面積に対するケーブル・電線管の断面積総合計の割合 |
90.0%以下 | ||
| 鋼製スリーブ | あり又はなし （鋼製スリーブ高さ制限なし） |
||

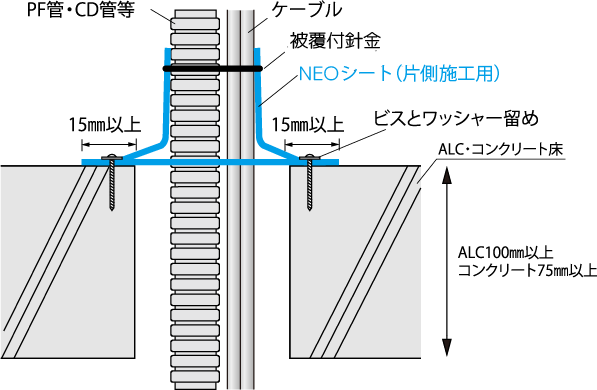

標準施工図
床上施工
鋼製スリーブなしの場合

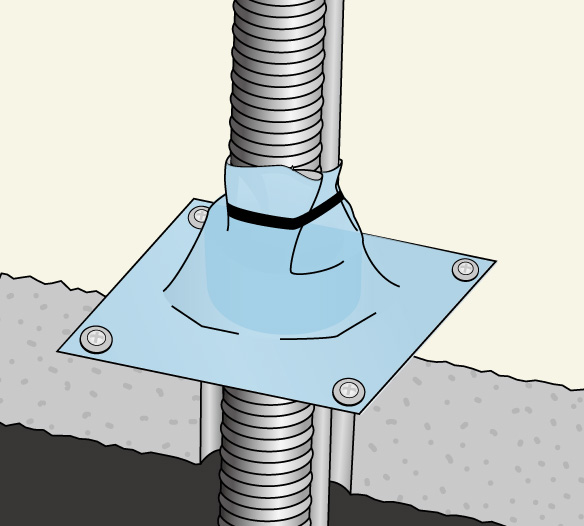

施工イメージ
床上施工
鋼製スリーブなしの場合
標準施工図
床下施工
鋼製スリーブありの場合

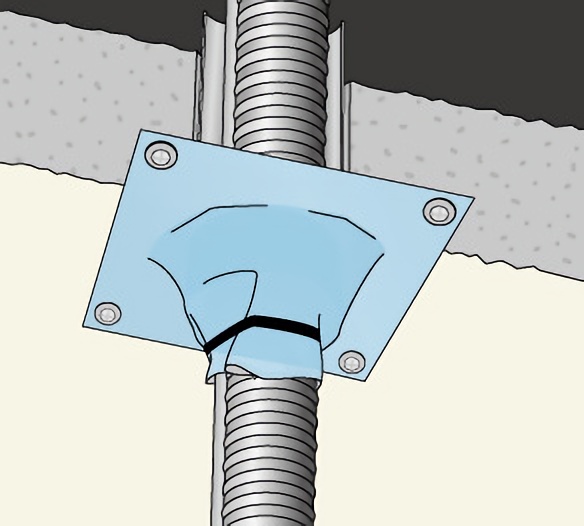

施工イメージ
床下施工
鋼製スリーブありの場合
製品仕様
|
品 名
|
品 番 | 1開口当たりの内容 | 梱包単位 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| フィブロック NEOシート |
ビス | ワッシャー | 被覆付針金 | 個包装 | 外箱 （段ボール） |
||||
| 厚み×縦×横 (㎜) |
枚数 | ||||||||
| 片側施工 （壁 床用） |
Φ80以下 | SKCCC01 | 4×110×110 | 1枚 |
呼び径4
4本
長さ40㎜ |
外径Φ20
4個
厚さ1㎜ |
300㎜×1本 |
10開口分 ／袋 |
50開口分 ／ケース |
| Φ110以下 | SKCCC02 | 4×140×140 | 410㎜×1本 | ||||||
| Φ160以下 | SKCCC03 | 4×190×190 | 600㎜×1本 | ||||||
品番：HCJM005（片側施工用）
片側施工用
