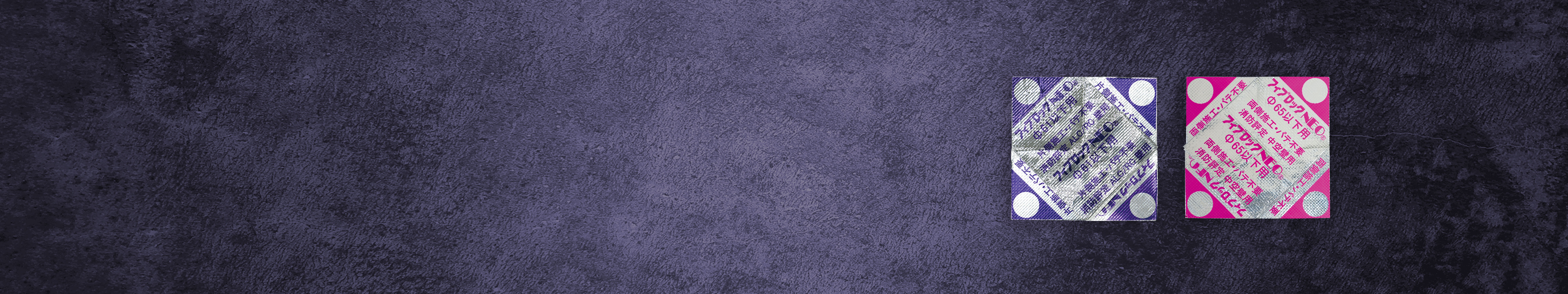

ケーブル区画貫通措置部材
（一財）日本消防設備
安全センター性能評定専用品！
- マンションの共住区画（壁）に使用できます
- パテ充てん不要で簡単・確実施工を実現します
- 追加配線がしやすくなります
下記のボタンをクリックタップ頂くと
詳しい製品情報がご覧いただけます
詳しい製品情報がご覧いただけます

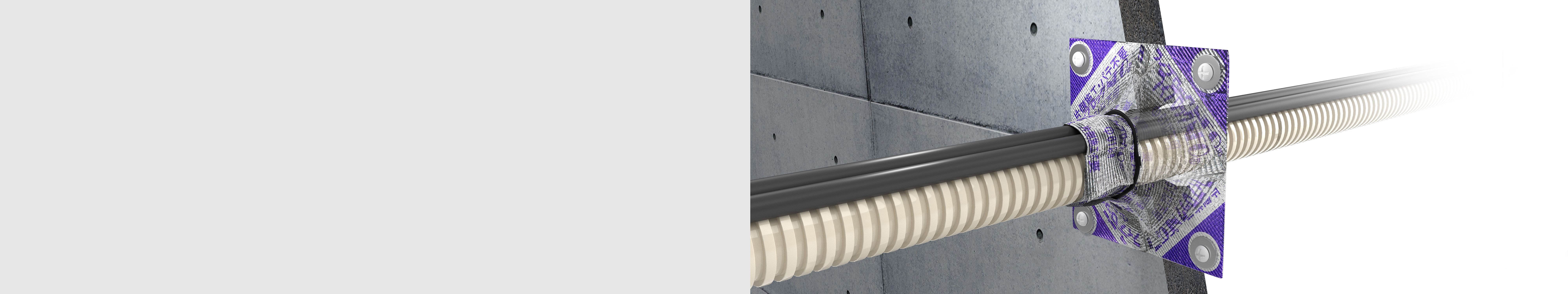

ALC／コンクリート壁
（ケーブル直 or PF管/CD管 or 混合貫通）
共住区画
対応
対応
開く／閉じる
マンション壁（共住区画）へご使用の場合。
平成19年4月に消防法が改正され、共住区画（特定共同住宅の住戸等の床または壁）をケーブルが貫通するための耐火性能基準が告示化されました。 平成19年4月1日以降に着工した特定共同住宅が適用になります。 従来の（一財）日本消防設備安全センター認定品についても新基準に満たない製品は使用が出来なくなりました。
適用範囲
| 評定番号 | KK2023-017号 | ||
|---|---|---|---|
| 壁の仕様 （国土交通大臣が指定 もしくは認定した壁） |
ALC/コンクリート壁 | ||
| 厚100mm以上 | |||
| 開 口 | 形 状 | 円 形 | |
| 寸 法 | φ61㎜以下 | ||
|
貫 通 物 |
ケーブル |
導体（又は芯線） の断面積 |
38mm²以下（1本あたり） |
| 備 考 | 適用ケーブルの詳細は評定書をご参照ください | ||
| 合成樹脂製 可とう電線管 |
PF管 | 呼び径42（外径52㎜）以下 | |
| CD管 | 呼び径54（外径60㎜）以下 | ||
| 本 数 | 1本まで | ||
標準施工図
施工イメージ
製品仕様
|
品 名
|
品 番 | 1開口当たりの内容 | 梱包単位 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| フィブロック NEOシート |
ビス | ワッシャー | 被覆付針金 | 個包装 | 外箱 （段ボール ） |
||||
| 厚み×縦×横 (㎜) |
枚数 | ||||||||
| 片側施工 （評定品） |
φ61㎜以下 | SKCCC07 | 4×110×110 | 1枚 |
呼び径4 長さ40㎜ 4本 |
外径φ20 厚さ1㎜ 4個 |
300㎜×1本 |
10開口分 ／袋 |
50開口分 ／ケース |
品番：HCJM005（片側施工用）
注）（一財）日本消防設備安全センター性能評定専用品
片側施工（評定品）
φ61㎜以下（ALC/コンクリート壁用）

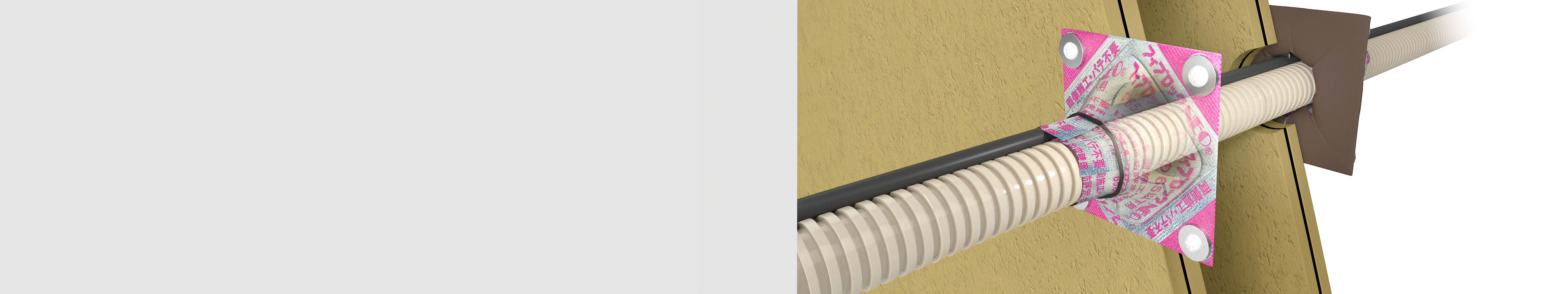

中空壁
（ケーブル直 or PF管/CD管 or 混合貫通）
共住区画
対応
対応
開く／閉じる
マンション壁（共住区画）へご使用の場合。
平成19年4月に消防法が改正され、共住区画（特定共同住宅の住戸等の床または壁）をケーブルが貫通するための耐火性能基準が告示化されました。 平成19年4月1日以降に着工した特定共同住宅が適用になります。 従来の（一財）日本消防設備安全センター認定品についても新基準に満たない製品は使用が出来なくなりました。
適用範囲
| 評定番号 | KK2023-016号 | ||
|---|---|---|---|
| 壁の仕様 （国土交通大臣が指定 もしくは認定した壁） |
中空壁（両面強化石こうボード12.5㎜以上2枚重ね張り） | ||
| 厚100mm以上 | |||
| 開 口 | 形 状 | 円 形 | |
| 寸 法 | φ65.3㎜以下 | ||
|
貫 通 物 |
ケーブル |
導体（又は芯線） の断面積 |
38mm²以下（1本あたり） |
| 備 考 | 適用ケーブルの詳細は評定書をご参照ください | ||
| 合成樹脂製 可とう電線管 |
PF管 | 呼び径54（外径64.5㎜）以下 | |
| CD管 | 呼び径54（外径60㎜）以下 | ||
| 本 数 | 1本まで | ||
標準施工図
施工イメージ
製品仕様
|
品 名
|
品 番 | 1開口当たりの内容 | 梱包単位 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| フィブロック NEOシート |
ビス | ワッシャー | 被覆付針金 | 個包装 | 外箱 （段ボール） |
||||
| 厚み×縦×横 (㎜) |
枚数 | ||||||||
| 両側施工 （評定品） |
φ65㎜以下 | SKCCC08 | 3×110×110 | 2枚 |
呼び径4 長さ25㎜ 8本 |
外径φ20 厚さ1㎜ 8個 |
300㎜×2本 |
5開口分 ／袋 |
25開口分 ／ケース |
品番：HCJM006（両側施工用）
注）（一財）日本消防設備安全センター性能評定専用品
両側施工（評定品）φ65㎜以下（中空壁用）
