ケーブルラック・
バスダクト貫通用
プロセレクト

軽量ボードと柔軟パテを用いた
電動工具不要の製品！

簡単で綺麗な仕上りを実現します

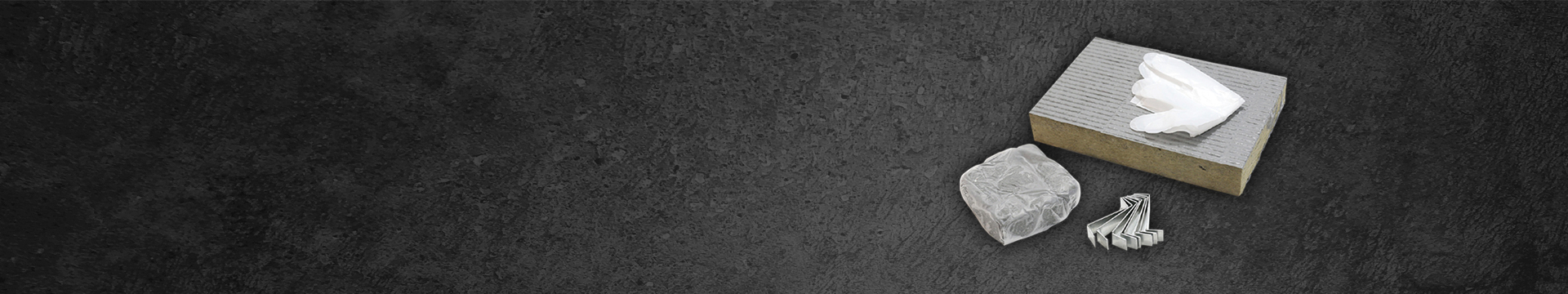

開口サイズに応じた、必要部材が揃ったキット品です
追加配線が簡単に出来ます

下記のボタンをクリックタップ頂くと
詳しい製品情報がご覧いただけます

ALC/コンクリート壁/中空壁
（ケーブルラック貫通）

防火区画
対応

開く／閉じる

適用範囲

ケーブルラック貫通

貫通部位		壁
国土交通大臣認定番号		PS060WL-0514-2
開口部	寸法	0.6m²以下
開口部	形状	矩形
壁または床の仕様（国土交通大臣が指定もしくは認定した壁・床）		ALC壁コンクリート壁中空壁
壁または床の仕様（国土交通大臣が指定もしくは認定した壁・床）		厚100㎜以上
ケーブルラック	材料	①一般構造用圧延鋼材 (JISG 3101)
	材料	②溶解亜鉛めっき鋼板 (JISG 3302)
	厚さ	1.6㎜以上
ケーブル	導体（又は芯線）の断面積	325㎜²以下（1本あたり）
ケーブル	導体（又は芯線）の断面積	20,297㎜²以下（総合計）
鋼製電線管	規格	JIS C 8305
鋼製電線管	サイズ	呼び径75（外径76.2㎜）以下長さ300㎜以上
合成樹脂製可とう電線管 (JIS C 8411)		PF管:呼び径36（外径45.5㎜）以下 CD管:呼び径42（外径48.0㎜）以下
占積率^∗ ∗開口面積に対するケーブル・電線管の断面積の総合計の割合		20.8%以下
鋼製枠		－

標準施工図

【ALC・コンクリート壁の場合】ケーブルラック・バスダクト貫通用プロセレクト認定番号:PS060WL-0514 ALC・コンクリート壁の場合

【中空壁の場合】

施工イメージ

製品仕様（キット品）

品名	品番	開口サイズ(㎜)	プロセレクトボード（枚）	支持金具（個）	プロセレクトパテ（600g/袋）
200× 300用キット	RY-006	200× 300	1	8	1
200× 400用キット	RY-008	200× 400	1	8	2
200× 500用キット	RY-010	200× 500	1	8	2
200× 600用キット	RY-012	200× 600	1	8	2
200× 700用キット	RY-014	200× 700	1	10	3
200× 800用キット	RY-016	200× 800	1	10	3
200× 900用キット	RY-018	200× 900	1	10	3
200× 1000用キット	RY-020	200× 1000	1	10	4
200× 1100用キット	RY-022	200× 1100	1	10	4
200× 1200用キット	RY-024	200× 1200	1	10	4

製品仕様（プロセレクトパテ単品）

品名	品番	サイズ・入り数
プロセレクトパテ1キロ	NCJM004	1kg/袋（10袋/ケース）

※追加配線、補修用としてご使用いただけます。

評価済み関連項目

試験項目	試験規格	測定条件
遮音性	JIS A 1416	音響透過損失[dB] (100~5000Hz)
耐風性	JIS A 1515	負圧9000Pa~正圧2000Pa
気密性	JIS A 1516	通気量(20~200Pa)

※試験場所:（一財）建材試験センター

※その他使用材料：シリコーン系または変成シリコーン系シーリング材(JIS A 5758) 推奨品：積水フーラー製セキスイシリコーンシーラント

検索システムは
こちらをクリック

品番、品名検索
認定、評定番号検索
施工条件検索

資料ダウンロード

動画一覧

片壁（ケーブルラック貫通）

防火区画
対応

開く／閉じる

適用範囲

ケーブルラック貫通

貫通部位		壁
国土交通大臣認定番号		PS060WL-0530-3
開口部	寸法	0.6m²以下
開口部	形状	矩形
壁または床の仕様（国土交通大臣が指定もしくは認定した壁・床）		強化せっこうボード 2枚張りの壁（片壁）
壁または床の仕様（国土交通大臣が指定もしくは認定した壁・床）		厚42㎜以上
ケーブルラック	材料	①一般構造用圧延鋼材 (JISG 3101)
	材料	②溶解亜鉛めっき鋼板 (JISG 3302)
	厚さ	1.6㎜以上
ケーブル	導体（又は芯線）の断面積	325㎜²以下（1本あたり）
ケーブル	導体（又は芯線）の断面積	20,297㎜²以下（総合計）
鋼製電線管	規格	JIS C 8305
鋼製電線管	サイズ	呼び径75（外径76.2㎜）以下長さ300㎜以上
合成樹脂製可とう電線管 (JIS C 8411)		PF管:呼び径36（外径45.5㎜）以下 CD管:呼び径42（外径48.0㎜）以下
占積率^∗ ∗開口面積に対するケーブル・電線管の断面積の総合計の割合		20.8%以下
鋼製枠		－

標準施工図

【片面強化せっこうボード（厚21㎜）
2枚張りの壁の場合】ケーブルラック・バスダクト貫通用プロセレクト認定番号:PS060WL-0530

施工イメージ

ケーブルラック・バスダクト貫通用プロセレクト認定番号:PS060WL-0530 ALC・コンクリート壁の場合

製品仕様（キット品）

品名	品番	開口サイズ(㎜)	プロセレクトボード（枚）	支持金具（個）	プロセレクトパテ（600g/袋）
200× 300用キット	RY-006	200× 300	1	8	1
200× 400用キット	RY-008	200× 400	1	8	2
200× 500用キット	RY-010	200× 500	1	8	2
200× 600用キット	RY-012	200× 600	1	8	2
200× 700用キット	RY-014	200× 700	1	10	3
200× 800用キット	RY-016	200× 800	1	10	3
200× 900用キット	RY-018	200× 900	1	10	3
200× 1000用キット	RY-020	200× 1000	1	10	4
200× 1100用キット	RY-022	200× 1100	1	10	4
200× 1200用キット	RY-024	200× 1200	1	10	4

製品仕様（プロセレクトパテ単品）

品名	品番	サイズ・入り数
プロセレクトパテ1キロ	NCJM004	1kg/袋（10袋/ケース）

※追加配線、補修用としてご使用いただけます。

評価済み関連項目

試験項目	試験規格	測定条件
遮音性	JIS A 1416	音響透過損失[dB] (100~5000Hz)
耐風性	JIS A 1515	負圧9000Pa~正圧2000Pa
気密性	JIS A 1516	通気量(20~200Pa)

※試験場所:（一財）建材試験センター

※その他使用材料：シリコーン系または変成シリコーン系シーリング材(JIS A 5758) 推奨品：積水フーラー製セキスイシリコーンシーラント

検索システムは
こちらをクリック

品番、品名検索
認定、評定番号検索
施工条件検索

資料ダウンロード

動画一覧

コンクリート床（ケーブルラック貫通）

防火区画
対応

開く／閉じる

適用範囲

ケーブルラック貫通

貫通部位		床
国土交通大臣認定番号		PS060FL-0808
開口部	寸法	0.6m²以下
開口部	形状	矩形
壁または床の仕様（国土交通大臣が指定もしくは認定した壁・床）		コンクリート床
壁または床の仕様（国土交通大臣が指定もしくは認定した壁・床）		厚100㎜以上
ケーブルラック	材料	①一般構造用圧延鋼材 (JISG 3101)
	材料	②溶解亜鉛めっき鋼板 (JISG 3302)
	厚さ	1.6㎜以上
ケーブル	導体（又は芯線）の断面積	325㎜²以下（1本あたり）
ケーブル	導体（又は芯線）の断面積	20,255㎜²以下（総合計）
鋼製電線管	規格	JIS C 8305
鋼製電線管	サイズ	呼び径75（外径76.2㎜）以下長さ300㎜以上
合成樹脂製可とう電線管 (JIS C 8411)		PF管:呼び径36（外径45.5㎜）以下 CD管:呼び径42（外径48.0㎜）以下
占積率^∗ ∗開口面積に対するケーブル・電線管の断面積の総合計の割合		20.8%以下
鋼製枠		有り又は無し（有りの場合）床厚さ以上

標準施工図

ケーブルラック床の場合

■ケーブルラックを2段設置している場合

市販の支持鋼材（幅25㎜以上、高さ19㎜以上、厚さ0.5㎜以上）をご用意いただき、ケーブルラック間に設置したプロセレクト支持金具に橋渡ししてください。

施工イメージ

ケーブルラック・バスダクト貫通用プロセレクト認定番号:PS060WL-0808 ケーブルラック床の場合

製品仕様（キット品）

品名	品番	開口サイズ(㎜)	プロセレクトボード（枚）	支持金具（個）	プロセレクトパテ（600g/袋）
200× 300用キット	RY-006	200× 300	1	8	1
200× 400用キット	RY-008	200× 400	1	8	2
200× 500用キット	RY-010	200× 500	1	8	2
200× 600用キット	RY-012	200× 600	1	8	2
200× 700用キット	RY-014	200× 700	1	10	3
200× 800用キット	RY-016	200× 800	1	10	3
200× 900用キット	RY-018	200× 900	1	10	3
200× 1000用キット	RY-020	200× 1000	1	10	4
200× 1100用キット	RY-022	200× 1100	1	10	4
200× 1200用キット	RY-024	200× 1200	1	10	4

製品仕様（プロセレクトパテ単品）

品名	品番	サイズ・入り数
プロセレクトパテ1キロ	NCJM004	1kg/袋（10袋/ケース）

※追加配線、補修用としてご使用いただけます。

評価済み関連項目

試験項目	試験規格	測定条件
遮音性	JIS A 1416	音響透過損失[dB] (100~5000Hz)
耐風性	JIS A 1515	負圧9000Pa~正圧2000Pa
気密性	JIS A 1516	通気量(20~200Pa)

※試験場所:（一財）建材試験センター

※その他使用材料：シリコーン系または変成シリコーン系シーリング材(JIS A 5758) 推奨品：積水フーラー製セキスイシリコーンシーラント

検索システムは
こちらをクリック

品番、品名検索
認定、評定番号検索
施工条件検索

資料ダウンロード

動画一覧

ALC/コンクリート壁/中空壁（バスダクト貫通）

防火区画
対応

開く／閉じる

適用範囲

バスダクト貫通

貫通部位		壁
国土交通大臣認定番号		PS060WL-0789
開口部	寸法	0.6m²以下
開口部	形状	矩形
壁または床の仕様（国土交通大臣が指定もしくは認定した壁・床）		ALC壁コンクリート壁中空壁
壁または床の仕様（国土交通大臣が指定もしくは認定した壁・床）		厚100㎜以上
バスダクト	導体断面積	2,400㎜²以下（1本あたり）
バスダクト	導体断面積	59,700㎜² （総合計）
ケーブル	導体（又は芯線）の断面積	150㎜²以下（1本あたり）
ケーブル	導体（又は芯線）の断面積	1,103㎜²以下（総合計）
鋼製電線管	規格	JIS C 8305
鋼製電線管	サイズ	呼び径75（外径76.2㎜）以下長さ250㎜以上
合成樹脂製可とう電線管(JIS C 8411)		PF管:呼び径36（外径45.5㎜）以下 CD管:呼び径42（外径48.0㎜）以下
占積率^∗ ∗開口面積に対するバスダクト・ケーブル・電線管の断面積の総合計の割合		23.3%以下
鋼製枠		－

施工イメージ

ケーブルラック・バスダクト貫通用プロセレクト認定番号:PS060WL-0789 ALC・コンクリート壁の場合

ケーブルラック・バスダクト貫通用プロセレクト認定番号:PS060WL-0789 中空壁の場合

製品仕様（キット品）

品名	品番	開口サイズ(㎜)	プロセレクトボード（枚）	支持金具（個）	プロセレクトパテ（600g/袋）
200× 300用キット	RY-006	200× 300	1	8	1
200× 400用キット	RY-008	200× 400	1	8	2
200× 500用キット	RY-010	200× 500	1	8	2
200× 600用キット	RY-012	200× 600	1	8	2
200× 700用キット	RY-014	200× 700	1	10	3
200× 800用キット	RY-016	200× 800	1	10	3
200× 900用キット	RY-018	200× 900	1	10	3
200× 1000用キット	RY-020	200× 1000	1	10	4
200× 1100用キット	RY-022	200× 1100	1	10	4
200× 1200用キット	RY-024	200× 1200	1	10	4

製品仕様（プロセレクトパテ単品）

品名	品番	サイズ・入り数
プロセレクトパテ1キロ	NCJM004	1kg/袋（10袋/ケース）

※追加配線、補修用としてご使用いただけます。

評価済み関連項目

試験項目	試験規格	測定条件
遮音性	JIS A 1416	音響透過損失[dB] (100~5000Hz)
耐風性	JIS A 1515	負圧9000Pa~正圧2000Pa
気密性	JIS A 1516	通気量(20~200Pa)

※試験場所:（一財）建材試験センター

※その他使用材料：シリコーン系または変成シリコーン系シーリング材(JIS A 5758) 推奨品：積水フーラー製セキスイシリコーンシーラント

検索システムは
こちらをクリック

品番、品名検索
認定、評定番号検索
施工条件検索

資料ダウンロード

動画一覧

片壁（バスダクト貫通）

防火区画
対応

開く／閉じる

適用範囲

バスダクト貫通

貫通部位		壁
国土交通大臣認定番号		PS060WL-0788-2
開口部	寸法	0.6m²以下
開口部	形状	矩形
壁または床の仕様（国土交通大臣が指定もしくは認定した壁・床）		強化せっこうボード 2枚張りの壁（片壁）
壁または床の仕様（国土交通大臣が指定もしくは認定した壁・床）		厚42㎜以上
バスダクト	導体断面積	2,400㎜²以下（1本あたり）
バスダクト	導体断面積	59,700㎜² （総合計）
ケーブル	導体（又は芯線）の断面積	150㎜²以下（1本あたり）
ケーブル	導体（又は芯線）の断面積	1,103㎜²以下（総合計）
鋼製電線管	規格	JIS C 8305
鋼製電線管	サイズ	呼び径75（外径76.2㎜）以下長さ250㎜以上
合成樹脂製可とう電線管 (JIS C 8411)		PF管:呼び径36（外径45.5㎜）以下 CD管:呼び径42（外径48.0㎜）以下
占積率^∗ ∗開口面積に対するバスダクト・ケーブル・電線管の断面積の総合計の割合		23.3%以下
鋼製枠		－

施工イメージ

ケーブルラック・バスダクト貫通用プロセレクト認定番号:PS060WL-0788 片壁（バスダクト貫通）の場合

製品仕様（キット品）

品名	品番	開口サイズ(㎜)	プロセレクトボード（枚）	支持金具（個）	プロセレクトパテ（600g/袋）
200× 300用キット	RY-006	200× 300	1	8	1
200× 400用キット	RY-008	200× 400	1	8	2
200× 500用キット	RY-010	200× 500	1	8	2
200× 600用キット	RY-012	200× 600	1	8	2
200× 700用キット	RY-014	200× 700	1	10	3
200× 800用キット	RY-016	200× 800	1	10	3
200× 900用キット	RY-018	200× 900	1	10	3
200× 1000用キット	RY-020	200× 1000	1	10	4
200× 1100用キット	RY-022	200× 1100	1	10	4
200× 1200用キット	RY-024	200× 1200	1	10	4

製品仕様（プロセレクトパテ単品）

品名	品番	サイズ・入り数
プロセレクトパテ1キロ	NCJM004	1kg/袋（10袋/ケース）

※追加配線、補修用としてご使用いただけます。

評価済み関連項目

試験項目	試験規格	測定条件
遮音性	JIS A 1416	音響透過損失[dB] (100~5000Hz)
耐風性	JIS A 1515	負圧9000Pa~正圧2000Pa
気密性	JIS A 1516	通気量(20~200Pa)

※試験場所:（一財）建材試験センター

※その他使用材料：シリコーン系または変成シリコーン系シーリング材(JIS A 5758) 推奨品：積水フーラー製セキスイシリコーンシーラント

検索システムは
こちらをクリック

品番、品名検索
認定、評定番号検索
施工条件検索

資料ダウンロード

動画一覧

コンクリート床（バスダクト貫通）

防火区画
対応

開く／閉じる

適用範囲

バスダクト貫通

貫通部位		床
国土交通大臣認定番号		PS060FL-0667
開口部	寸法	0.75m²以下
開口部	形状	矩形
壁または床の仕様（国土交通大臣が指定もしくは認定した壁・床）		コンクリート床
壁または床の仕様（国土交通大臣が指定もしくは認定した壁・床）		厚100㎜以上
バスダクト	導体断面積	2,400㎜²以下（1本あたり）
バスダクト	導体断面積	65,400㎜² （総合計）
ケーブル	導体（又は芯線）の断面積	325㎜²以下（1本あたり）
ケーブル	導体（又は芯線）の断面積	2,485㎜²以下（総合計）
鋼製電線管	規格	JIS C 8305
鋼製電線管	サイズ	呼び径75（外径76.2㎜）以下長さ250㎜以上
合成樹脂製可とう電線管 (JIS C 8411)		PF管:呼び径36（外径45.5㎜）以下 CD管:呼び径42（外径48.0㎜）以下
占積率^∗ ∗開口面積に対するバスダクト・ケーブル・電線管の断面積の総合計の割合		18.3%以下
鋼製枠		有り又は無し（有りの場合）露出部分50㎜以下

施工イメージ

ケーブルラック・バスダクト貫通用プロセレクト認定番号:PS060FL-0667 コンクリート床（バスダクト貫通）の場合

製品仕様（キット品）

品名	品番	開口サイズ(㎜)	プロセレクトボード（枚）	支持金具（個）	プロセレクトパテ（600g/袋）
200× 300用キット	RY-006	200× 300	1	8	1
200× 400用キット	RY-008	200× 400	1	8	2
200× 500用キット	RY-010	200× 500	1	8	2
200× 600用キット	RY-012	200× 600	1	8	2
200× 700用キット	RY-014	200× 700	1	10	3
200× 800用キット	RY-016	200× 800	1	10	3
200× 900用キット	RY-018	200× 900	1	10	3
200× 1000用キット	RY-020	200× 1000	1	10	4
200× 1100用キット	RY-022	200× 1100	1	10	4
200× 1200用キット	RY-024	200× 1200	1	10	4

製品仕様（プロセレクトパテ単品）

品名	品番	サイズ・入り数
プロセレクトパテ1キロ	NCJM004	1kg/袋（10袋/ケース）

※追加配線、補修用としてご使用いただけます。

評価済み関連項目

試験項目	試験規格	測定条件
遮音性	JIS A 1416	音響透過損失[dB] (100~5000Hz)
耐風性	JIS A 1515	負圧9000Pa~正圧2000Pa
気密性	JIS A 1516	通気量(20~200Pa)

※試験場所:（一財）建材試験センター

※その他使用材料：シリコーン系または変成シリコーン系シーリング材(JIS A 5758) 推奨品：積水フーラー製セキスイシリコーンシーラント

検索システムは
こちらをクリック

品番、品名検索
認定、評定番号検索
施工条件検索

資料ダウンロード

動画一覧
