冷媒管用パテレスキット
パテ、工具、鋼製スリーブレス製品！
- 施工時間を大幅に短縮できます
- 壁・床共通で使用できます
下記のボタンをクリックタップ頂くと
詳しい製品情報がご覧いただけます
詳しい製品情報がご覧いただけます
ALC／コンクリート壁
防火区画
対応
対応
開く／閉じる
適用範囲
| 認定番号 | PS060WL-0769 | |
|---|---|---|
| 壁の仕様 （国土交通大臣が指定 もしくは認定した壁） |
仕様 | ALC/コンクリート壁 |
| 厚み | 厚80mm以上 | |
| 開口寸法 | φ163mm以下 | |
| 貫通物 | 冷媒管 （保温材厚み20mm以下） |
鋼管 外径φ38.1mm以下 アルミ管 外径φ40mm以下 |
| ケーブル | 3.5mm2×4C以下 | |
| ドレン用排水管 ACドレンパイプ |
呼び径50以下 | |
| 占積率 | 62.3%以下 | |

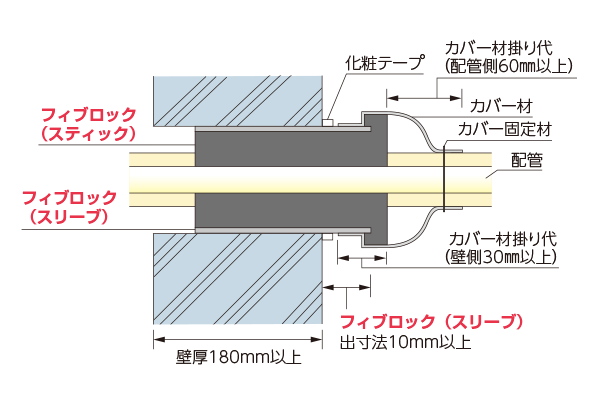

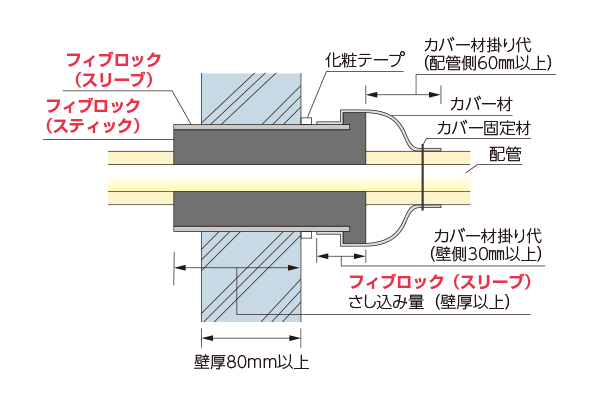

標準施工図

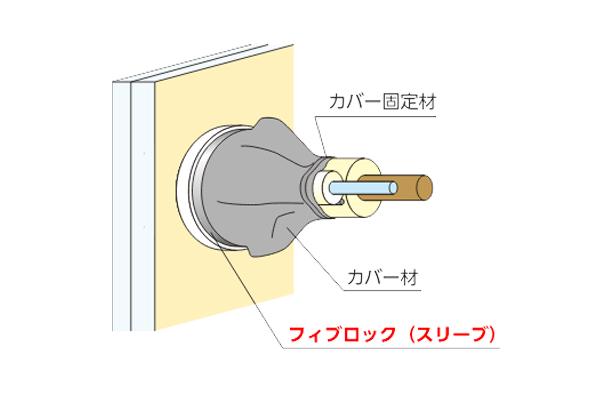

施工イメージ

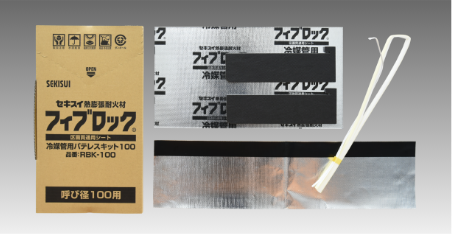

製品仕様
| 品 名 パテレスキット |
品 番 | キット内容 | 入 数 | ||||
|---|---|---|---|---|---|---|---|
| フィブロック （スリーブ） |
フィブロック （スティック） |
化粧テープ | カバー材 | カバー 固定材 |
|||
| 幅×長さ×厚み（mm） | 幅×長さ（mm） | ||||||
| 75 | RBK-075 | 267×191×2.25 | 42×201×4.5 | 10×500×5 | 130×400 | 4×700 | 10キット/ケース |
| 100 | RBK-100 | 347×191×2.25 | 55×201×4.5 | 10×700×5 | 130×500 | ||
| 125 | RBK-125 | 425×191×2.25 | 67×201×4.5 | 10×900×5 | 130×600 | ||
| 150 | RBK-150 | 513×191×2.25 | 81×201×4.5 | 10×1000×5 | 130×700 | ||
中空壁
防火区画
対応
対応
開く／閉じる
適用範囲
| 認定番号 | PS060WL-0769 | |
|---|---|---|
| 壁の仕様 （国土交通大臣が指定 もしくは認定した壁） |
仕様 | 中空壁 |
| 厚み | 厚80mm以上 | |
| 開口寸法 | φ163mm以下 | |
| 貫通物 | 冷媒管 （保温材厚み20mm以下） |
鋼管 外径φ38.1mm以下 アルミ管 外径φ40mm以下 |
| ケーブル | 3.5mm2×4C以下 | |
| ドレン用排水管 ACドレンパイプ |
呼び径50以下 | |
| 占積率 | 62.3%以下 | |
標準施工図

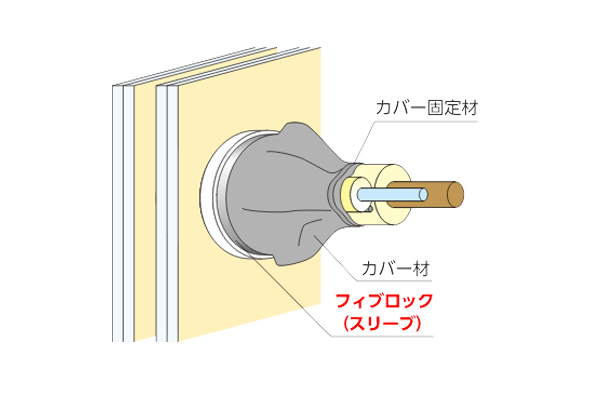

施工イメージ
製品仕様
| 品 名 パテレスキット |
品 番 | キット内容 | 入 数 | ||||
|---|---|---|---|---|---|---|---|
| フィブロック （スリーブ） |
フィブロック （スティック） |
化粧テープ | カバー材 | カバー 固定材 |
|||
| 幅×長さ×厚み（mm） | 幅×長さ（mm） | ||||||
| 75 | RBK-075 | 267×191×2.25 | 42×201×4.5 | 10×500×5 | 130×400 | 4×700 | 10キット/ケース |
| 100 | RBK-100 | 347×191×2.25 | 55×201×4.5 | 10×700×5 | 130×500 | ||
| 125 | RBK-125 | 425×191×2.25 | 67×201×4.5 | 10×900×5 | 130×600 | ||
| 150 | RBK-150 | 513×191×2.25 | 81×201×4.5 | 10×1000×5 | 130×700 | ||
準耐火45分壁
防火区画
対応
対応
開く／閉じる
適用範囲
| 認定番号 | PS045WL-0765 | |
|---|---|---|
| 壁の仕様 （国土交通大臣が指定 もしくは認定した壁） |
仕様 | 準耐火45分壁 |
| 厚み | 厚74mm以上 | |
| 開口寸法 | φ163mm以下 | |
| 貫通物 | 冷媒管 （保温材厚み20mm以下） |
鋼管 外径φ38.1mm以下 アルミ管 外径φ40mm以下 |
| ケーブル | 3.5mm2×4C以下 | |
| ドレン用排水管 ACドレンパイプ |
呼び径50以下 | |
| 占積率 | 62.3%以下 | |

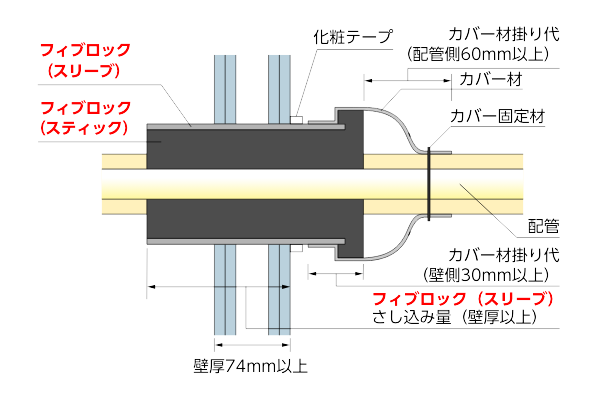

標準施工図
施工イメージ
製品仕様
| 品 名 パテレスキット |
品 番 | キット内容 | 入 数 | ||||
|---|---|---|---|---|---|---|---|
| フィブロック （スリーブ） |
フィブロック （スティック） |
化粧テープ | カバー材 | カバー 固定材 |
|||
| 幅×長さ×厚み（mm） | 幅×長さ（mm） | ||||||
| 75 | RBK-075 | 267×191×2.25 | 42×201×4.5 | 10×500×5 | 130×400 | 4×700 | 10キット/ケース |
| 100 | RBK-100 | 347×191×2.25 | 55×201×4.5 | 10×700×5 | 130×500 | ||
| 125 | RBK-125 | 425×191×2.25 | 67×201×4.5 | 10×900×5 | 130×600 | ||
| 150 | RBK-150 | 513×191×2.25 | 81×201×4.5 | 10×1000×5 | 130×700 | ||
片 壁
防火区画
対応
対応
開く／閉じる
適用範囲
| 認定番号 | PS060WL-0767-1 | |
|---|---|---|
| 壁の仕様 （国土交通大臣が指定 もしくは認定した壁） |
仕様 | 片壁 |
| 厚み | 厚42mm以上 | |
| 開口寸法 | φ163mm以下 | |
| 貫通物 | 冷媒管 （保温材厚み20mm以下） |
鋼管 外径φ38.1mm以下 アルミ管 外径φ40mm以下 |
| ケーブル | 3.5mm2×4C以下 | |
| ドレン用排水管 ACドレンパイプ |
呼び径50以下 | |
| 占積率 | 62.3%以下 | |

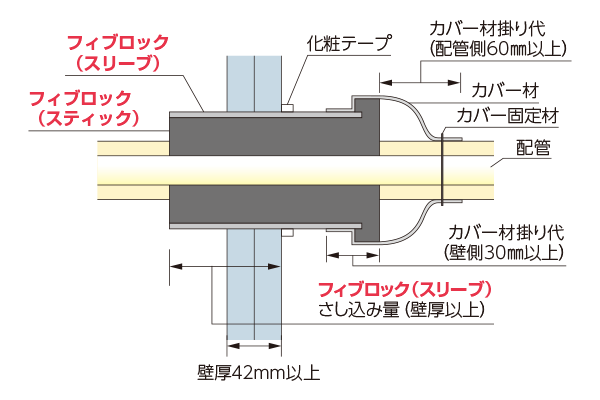

標準施工図
施工イメージ
製品仕様
| 品 名 パテレスキット |
品 番 | キット内容 | 入 数 | ||||
|---|---|---|---|---|---|---|---|
| フィブロック （スリーブ） |
フィブロック （スティック） |
化粧テープ | カバー材 | カバー 固定材 |
|||
| 幅×長さ×厚み（mm） | 幅×長さ（mm） | ||||||
| 75 | RBK-075 | 267×191×2.25 | 42×201×4.5 | 10×500×5 | 130×400 | 4×700 | 10キット/ケース |
| 100 | RBK-100 | 347×191×2.25 | 55×201×4.5 | 10×700×5 | 130×500 | ||
| 125 | RBK-125 | 425×191×2.25 | 67×201×4.5 | 10×900×5 | 130×600 | ||
| 150 | RBK-150 | 513×191×2.25 | 81×201×4.5 | 10×1000×5 | 130×700 | ||
ALC／コンクリート床
防火区画
対応
対応
開く／閉じる
適用範囲
| 認定番号 | PS060FL-0763 | |
|---|---|---|
| 床の仕様 （国土交通大臣が指定 もしくは認定した床） |
仕様 | ALC/コンクリート床 |
| 厚み | 厚100mm以上 | |
| 開口寸法 | φ163mm以下（φ223mm以下※） ※床施⼯時に鋼製スリーブをモルタルで埋め戻す場合 |
|
| 貫通物 | 冷媒管 （保温材厚み20mm以下） |
鋼管 外径φ38.1mm以下 アルミ管 外径φ40mm以下 |
| ケーブル | 3.5mm2×4C以下 | |
| ドレン用排水管 ACドレンパイプ |
呼び径50以下 | |
| 占積率 | 62.3%以下 | |

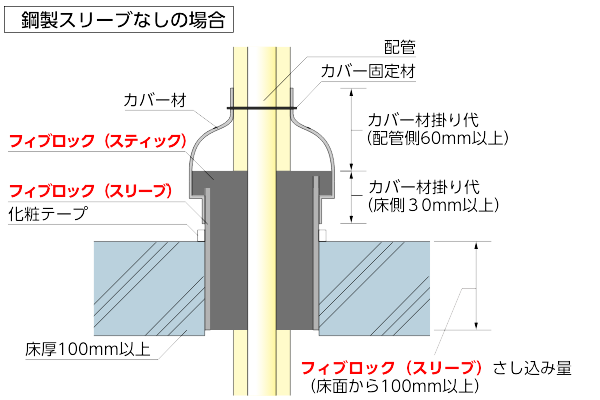

標準施工図

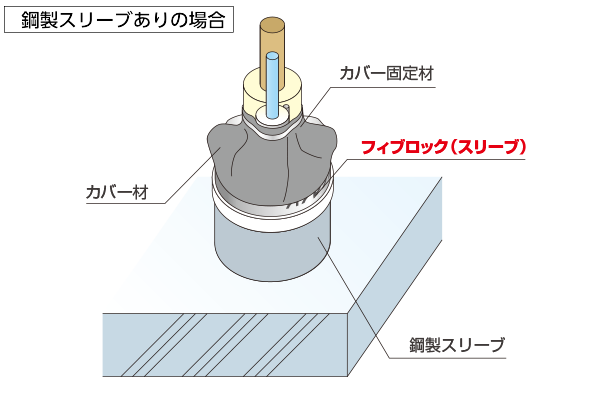

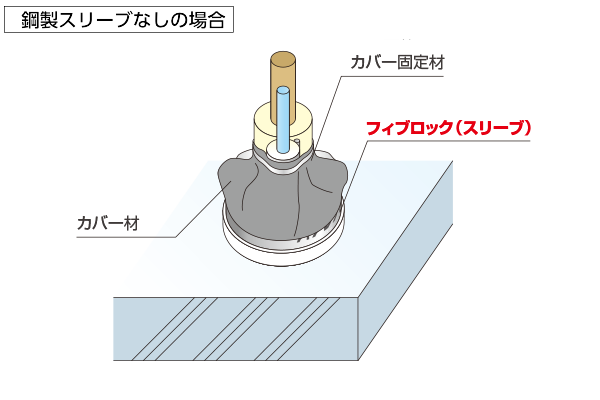

施工イメージ
製品仕様
| 品 名 パテレスキット |
品 番 | キット内容 | 入 数 | ||||
|---|---|---|---|---|---|---|---|
| フィブロック （スリーブ） |
フィブロック （スティック） |
化粧テープ | カバー材 | カバー 固定材 |
|||
| 幅×長さ×厚み（mm） | 幅×長さ（mm） | ||||||
| 75 | RBK-075 | 267×191×2.25 | 42×201×4.5 | 10×500×5 | 130×400 | 4×700 | 10キット/ケース |
| 100 | RBK-100 | 347×191×2.25 | 55×201×4.5 | 10×700×5 | 130×500 | ||
| 125 | RBK-125 | 425×191×2.25 | 67×201×4.5 | 10×900×5 | 130×600 | ||
| 150 | RBK-150 | 513×191×2.25 | 81×201×4.5 | 10×1000×5 | 130×700 | ||
