塩ビ管用
管に巻き付けるだけのテープ製品！
- 簡単な作業でスピーディーに施工できます
- 壁用・床用、用途に合わせて使用できます
下記のボタンをクリックタップ頂くと
詳しい製品情報がご覧いただけます
詳しい製品情報がご覧いただけます
ALC／コンクリート壁
防火区画
対応
対応
共住区画
対応
対応
令8区画
対 応
対 応
開く／閉じる
適用範囲
ALC・コンクリート（厚75mm以上）
| 貫通配管種 | 使用最大配管 呼び径 |
開口寸法 （参考ボイド径） |
国土交通大臣 認定番号 |
（一財）日本消防設備安全センター 性能評定番号 |
|---|---|---|---|---|
| 共住区画 | ||||
| 硬質ポリ塩化ビニル管 （VP管•HI管）（JIS K 6741、6742） |
100A | φ158mm以下 （150以下） |
PS060WL-0063 | KK19-117号 |
| リサイクル硬質ポリ塩化ビニル発泡三層管 （RFVP管）（JIS K 9798） |
PS060WL-0064 | |||
| 耐熱性硬質ポリ塩化ビニル管 （HT管）(JIS K 6776)※ |
φ210mm以下 | PS060WL-0512 | KK22-018号 | |
| 空調ドレン用結露防止層付硬質塩化ビニル管 （ACドレン管） |
65A | φ160mm以下 | PS060WL-1073 | ー |
コンクリート（厚100mm以上）
| 貫通配管種 | 使用最大配管 呼び径 |
開口寸法 （参考ボイド径） |
国土交通大臣 認定番号 |
（一財）日本消防設備安全センター 性能評定番号 |
|
|---|---|---|---|---|---|
| 共住区画 | 令8区画 | ||||
| 硬質ポリ塩化ビニル管 （VP管•HI管）（JIS K 6741、6742） |
150A | φ210mm以下 （200以下） |
PS060WL-0069 | KK19-119号 | ー |
| 100A | φ158mm以下 （150以下） |
PS060WL-0063 | KK19-117号 | RK19-023号 | |
| リサイクル硬質ポリ塩化ビニル発泡三層管 （RFVP管）（JIS K 9798） |
PS060WL-0064 | ||||
| 空調ドレン用結露防止層付硬質塩化ビニル管 （ACドレン管） |
50A | φ107mm以下 （100以下） |
PS060WL-1073 | KK19-111号 | |
| 65A | ー | ー | |||
| 金属強化ポリエチレン管 （スーパーエスロメタックス） |
50A | PS060WL-0068 | KK19-119号 | ||

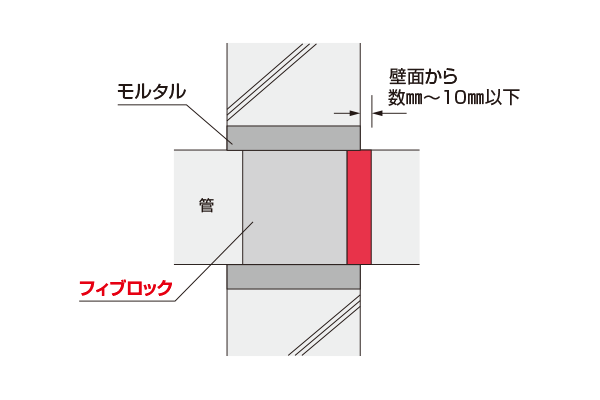

標準施工図

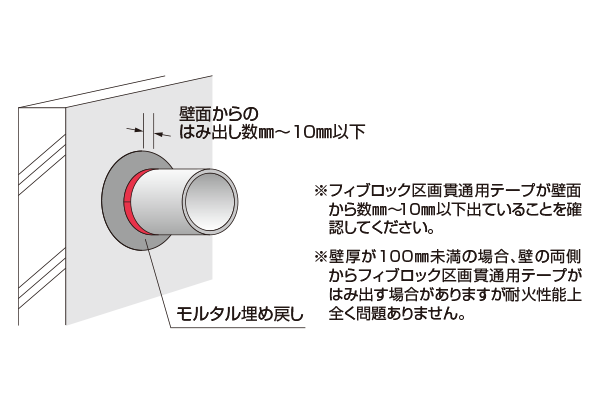

施工イメージ
製品仕様
| 品 名 | 用 途 | 品 番 | 厚 さ | 幅 | 巻長さ | 入 数 |
|---|---|---|---|---|---|---|
| フィブロック塩ビ管用 | 壁 用 | TBCZ002 | 2.25mm | 110mm | 1.5m | 6巻/ケース |
〈参考〉施工箇所数目安
塩ビ管の場合
ACドレンパイプの場合
※ACドレンパイプの区画貫通には、フィブロック塩ビ管用をご使用ください。
| 呼び径 | Φ13 | Φ16 | Φ20 | Φ25 | Φ30 | Φ40 | Φ50 | Φ65 | Φ75 | Φ100 | Φ125 | Φ150 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 箇所数 | 22 | 18 | 16 | 13 | 11 | 9 | 7 | 6 | 5 | 4 | 3 | 2 |
| 呼び径 | Φ20 | Φ25 | Φ30 | Φ40 | Φ50 | Φ65 |
|---|---|---|---|---|---|---|
| 箇所数 | 13 | 11 | 9 | 7 | 6 | 5 |
中空壁
防火区画
対応
対応
開く／閉じる
適用範囲
中空壁（厚100mm以上）
| 貫通配管種 | 使用最大配管呼び径 | 貫通開口寸法 （管外径+20mm以下） |
国土交通大臣認定番号 | 貫通部埋め戻し方法 |
|---|---|---|---|---|
| 硬質ポリ塩化ビニル管 （VP管•HI管）（JIS K 6741、6742） |
100A | φ125mm以下 | PS060WL-1202 | シーリング材※ |
| φ170mm以下 | PS060WL-1203 | ロックウール＋プレート＋シーリング材※ | ||
| 空調ドレン用結露防止層付硬質塩化ビニル管 （ACドレン管） |
65A | φ110mm以下 | PS060WL-1071 | シリコーン系シーリング材※ |

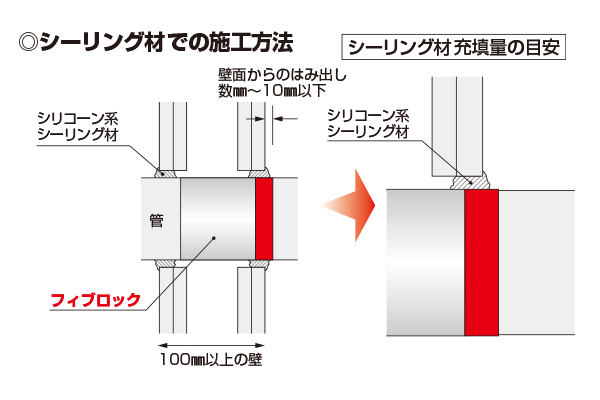

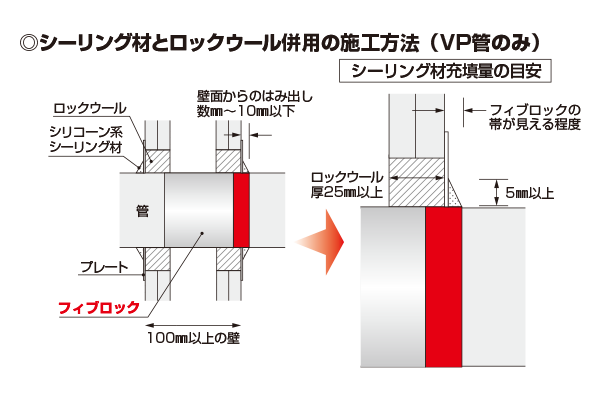

標準施工図

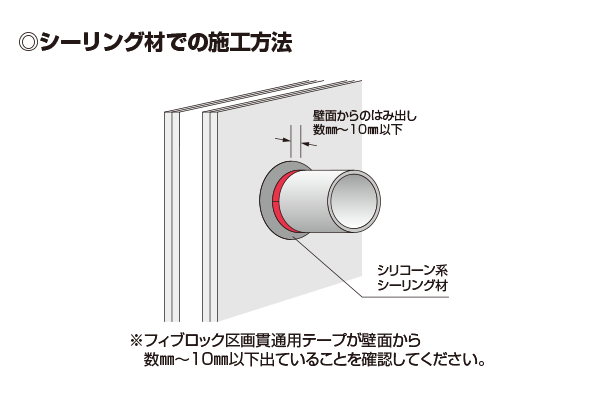

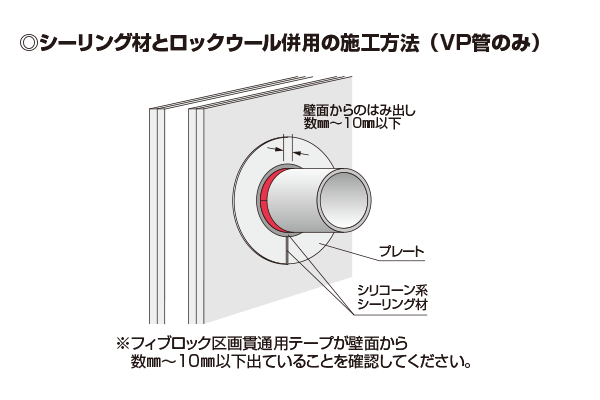

施工イメージ

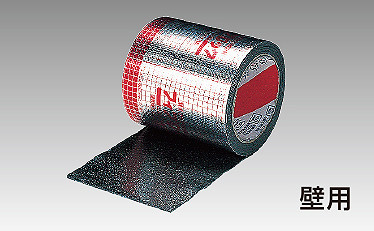

製品仕様
| 品 名 | 用 途 | 品 番 | 厚 さ | 幅 | 巻長さ | 入 数 |
|---|---|---|---|---|---|---|
| フィブロック塩ビ管用 | 壁 用 | TBCZ002 | 2.25mm | 110mm | 1.5m | 6巻/ケース |
〈参考〉施工箇所数目安
塩ビ管の場合
ACドレンパイプの場合
※ACドレンパイプの区画貫通には、フィブロック塩ビ管用をご使用ください。
| 呼び径 | Φ13 | Φ16 | Φ20 | Φ25 | Φ30 | Φ40 | Φ50 | Φ65 | Φ75 | Φ100 | Φ125 | Φ150 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 箇所数 | 22 | 18 | 16 | 13 | 11 | 9 | 7 | 6 | 5 | 4 | 3 | 2 |
| 呼び径 | Φ20 | Φ25 | Φ30 | Φ40 | Φ50 | Φ65 |
|---|---|---|---|---|---|---|
| 箇所数 | 13 | 11 | 9 | 7 | 6 | 5 |
片 壁
防火区画
対応
対応
開く／閉じる
適用範囲
片壁（厚42mm以上）
| 貫通配管種 | 使用最大配管呼び径 | 貫通開口寸法 （管外径+20mm以下） |
国土交通大臣認定番号 | 貫通部埋め戻し方法 |
|---|---|---|---|---|
| 空調ドレン用結露防止層付硬質塩化ビニル管 （ACドレン管） |
65A | φ110mm以下 | PS060WL-1072-1 | シリコーン系シーリング材※ |

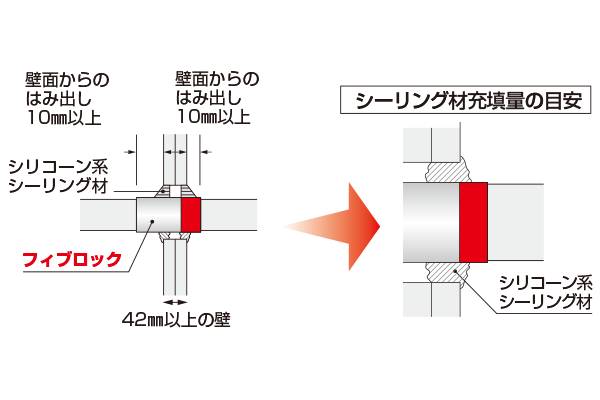

標準施工図

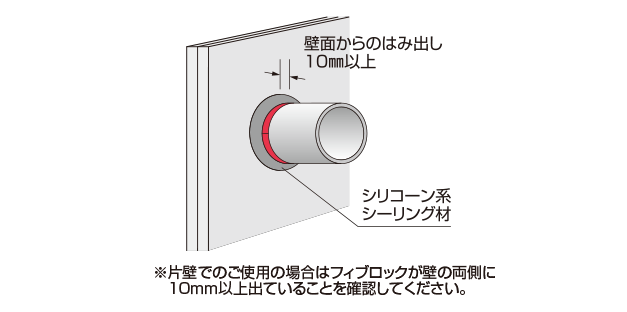

施工イメージ
製品仕様
| 品 名 | 用 途 | 品 番 | 厚 さ | 幅 | 巻長さ | 入 数 |
|---|---|---|---|---|---|---|
| フィブロック塩ビ管用 | 壁 用 | TBCZ002 | 2.25mm | 110mm | 1.5m | 6巻/ケース |
〈参考〉施工箇所数目安
ACドレンパイプの場合
※ACドレンパイプの区画貫通には、フィブロック塩ビ管用をご使用ください。| 呼び径 | Φ20 | Φ25 | Φ30 | Φ40 | Φ50 | Φ65 |
|---|---|---|---|---|---|---|
| 箇所数 | 13 | 11 | 9 | 7 | 6 | 5 |
ALC/コンクリート床
防火区画
対応
対応
共住区画
対応
対応
令8区画
対 応
対 応
開く／閉じる
適用範囲
ALC・コンクリート（厚100mm以上）
| 貫通配管種 | 使用最大配管 呼び径 |
開口寸法 （参考ボイド径） |
国土交通大臣 認定番号 |
（一財）日本消防設備安全センター 性能評定番号 |
|---|---|---|---|---|
| 共住区画 | ||||
| 硬質ポリ塩化ビニル管 （VP管•HI管）（JIS K 6741、6742） |
125A | φ182mm以下 （175以下） |
PS060FL-0070 | KK19-116号 |
| リサイクル硬質ポリ塩化ビニル発泡三層管 （RFVP管）（JIS K 9798） |
100A | φ158mm以下 （150以下） |
PS060FL-0072 | |
| 硬質ポリ塩化ビニル管継手 （JIS K 6739）＋VP管 |
125A | φ182mm以下 （175以下） |
PS060FL-0329 | |
| 硬質ポリ塩化ビニル管継手 （JIS K 6739）＋RFVP管 |
PS060FL-0071 | |||
| 硬質ポリ塩化ビニル管 （VP管）+保温材（保温厚10mm以下） |
50A | φ150mm以下 | PS060FL-0484 | ー |
| 耐熱性硬質ポリ塩化ビニル管 （HT管）(JIS K 6776) ※1※2 |
100A | φ210mm以下 | PS060FL-0349 | KK19-151号 |
| 空調ドレン用結露防止層付硬質塩化ビニル管 （ACドレン管） |
65A | φ160mm以下 | PS060FL-1070 | ー |
※1. 耐熱性硬質ポリ塩化ビニル管（HT管）の呼び径65以上はメーカー規格品の寸法です。
※2. 耐熱性硬質ポリ塩化ビニル管（HT管）は、高温排水の立て管としてご使用ください。
コンクリート（厚150mm以上）
| 貫通配管種 | 使用最大配管 呼び径 |
開口寸法 （参考ボイド径） |
国土交通大臣 認定番号 |
（一財）日本消防設備安全センター性能評定番号 | |
|---|---|---|---|---|---|
| 共住区画 | 令8区画 | ||||
| 硬質ポリ塩化ビニル管 （VP管•HI管）（JIS K 6741、6742） |
125A | φ182mm以下 （175以下） |
PS060FL-0070 | KK19-116号 | RK19-037号 |
| リサイクル硬質ポリ塩化ビニル発泡三層管 （RFVP管）（JIS K 9798）※1 |
PS060FL-0013 | KK19-114号 | ー | ||
| 100A | φ158mm以下 （150以下） |
PS060FL-0072 | KK19-116号 | RK19-037号 | |
| 硬質ポリ塩化ビニル管継手 （JIS K 6739）＋VP管 |
125A | φ182mm以下 （175以下） |
PS060FL-0329 | ||
| 硬質ポリ塩化ビニル管継手 （JIS K 6739）＋RFVP管 |
PS060FL-0071 | ||||
| 空調ドレン用結露防止層付硬質塩化ビニル管 （ACドレン管） |
50A | φ107mm以下 （100以下） |
PS060FL-0015 | KK19-114号 | |
| 金属強化ポリエチレン管 （スーパーエスロメタックス）※2 |
PS060FL-0107 | KK19-121号 | ー | ||
| 40A | RK19-037号 | ||||
※1、2. 令8区画を貫通する場合の最大呼び径は、RFVP管が100A、スーパーエスロメタックスが40A、ACドレンパイプは50Aとなります。
標準施工図

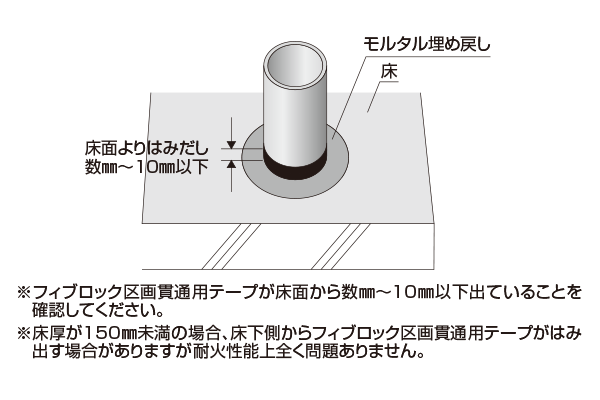

施工イメージ

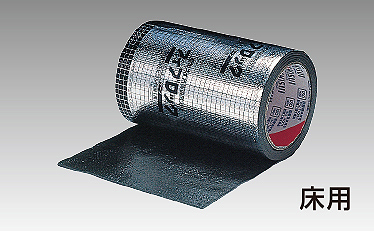

製品仕様
| 品 名 | 用 途 | 品 番 | 厚 さ | 幅 | 巻長さ | 入 数 |
|---|---|---|---|---|---|---|
| フィブロック塩ビ管用 | 床 用 | TBCZ001 | 2.25mm | 160mm | 1.5m | 6巻/ケース |
〈参考〉施工箇所数目安
塩ビ管の場合
ACドレンパイプの場合
※ACドレンパイプの区画貫通には、フィブロック塩ビ管用をご使用ください。
| 呼び径 | Φ13 | Φ16 | Φ20 | Φ25 | Φ30 | Φ40 | Φ50 | Φ65 | Φ75 | Φ100 | Φ125 | Φ150 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 箇所数 | 22 | 18 | 16 | 13 | 11 | 9 | 7 | 6 | 5 | 4 | 3 | 2 |
| 呼び径 | Φ20 | Φ25 | Φ30 | Φ40 | Φ50 | Φ65 |
|---|---|---|---|---|---|---|
| 箇所数 | 13 | 11 | 9 | 7 | 6 | 5 |
