さや管用
管に巻き付けるだけのテープ製品!
- 簡単な作業でスピーディーに施工できます
- 壁・床共通で使用できます
下記のボタンを クリックタップ 頂くと
詳しい製品情報がご覧いただけます
詳しい製品情報がご覧いただけます
ALC/コンクリート壁
防火区画
対応
対応
共住区画
対応
対応
令8区画
対 応
対 応
開く/閉じる
適用範囲
壁 / 丸 穴、矩 形
ALC・コンクリート(厚75mm以上)
貫通配管種 | 使用最大配管 | 貫通開口寸法 | 国土交通大臣 認定番号 |
(一財)日本消防設備安全センター 性能評定番号 |
||
---|---|---|---|---|---|---|
共住区画 | ||||||
さ や 管 |
挿 入 管 |
架橋ポリエチレン管(JIS K 6769、6787) (エスロペックスなど) |
20A (3本以下) |
矩形:
横350mm以下 × 縦200mm以下 円形: φ200mm以下 |
PS060WL-0623 | KK24-016号 |
ポリブテン管 (JIS K 6778、6792) |
20A | |||||
軟質塩化ビニルライニング ステンレス鋼フレキシブル管 |
φ32.3mm |
壁 / 丸 穴
ALC・コンクリート(厚75mm以上)
貫通配管種 | 使用最大配管 | 開口寸法 (参考ボイド径) |
国土交通大臣 認定番号 |
(一財)日本消防設備安全センター 性能評定番号 |
||
---|---|---|---|---|---|---|
共住区画 | ||||||
さ や 管 |
挿 入 管 |
被覆付き架橋ポリエチレン管 (エスロペックスCV) |
20A | φ80mm以下 (75以下) |
PS060WL-0587 | KK24-005号 |
金属強化ポリエチレン管 (スーパーエスロメタックス) |
25A | |||||
軟質塩化ビニルライニング ステンレス鋼フレキシブル管 |
φ32.3mm | φ60mm以下 | PS060WL-0622 | KK24-015号 | ||
架橋ポリエチレン管 (JIS K 6769、6787)(+ケーブル★) |
13A(2本以下) | φ80mm以下 (75以下) |
PS060WL-0066 | KK19-133号 | ||
架橋ポリエチレン管(JIS K 6769、6787) (エスロペックスなど) |
20A (2本以下) |
|||||
ポリブテン管(JIS K 6778、6792) | ||||||
コルゲート被覆付き架橋ポリエチレン管 (コルゲートウォーム)※1 |
20A | |||||
直 管 |
被覆付き架橋ポリエチレン管 (エスロペックスCV) |
φ80mm以下 (75以下) |
PS060WL-0066 | KK19-133号 | ||
架橋ポリエチレン管 (JIS K 6769、6787) |
25A (2本以下) |
|||||
ポリブテン管 (JIS K 6778、6792) |
||||||
金属強化ポリエチレン管 (スーパーエスロメタックス) |
20A | PS060WL-0065 | ||||
保温付架橋ポリエチレン管 (保温厚10mm以下) |
PS060WL-0192 | |||||
保温付ポリブテン管 (保温厚10mm以下) |
PS060WL-0207 |
★印のケーブル:外径6mm以下 3芯以下(導体総断面積0.9mm 2 以下)
※1. コルゲート被覆を通じての内管の更新はできません。
コンクリート(厚100mm以上)
貫通配管種 | 使用最大配管 呼び径等 |
開口寸法 (参考ボイド径) |
国土交通大臣 認定番号 |
(一財)日本消防設備安全センター 性能評定番号 |
|||
---|---|---|---|---|---|---|---|
共住区画 | 令8区画 | ||||||
さ や 管 |
挿 入 管 |
架橋ポリエチレン管 (JIS K 6769、6787) |
25A | φ80mm以下 (75以下) |
PS060WL-0065 | KK19-133号 | RK19-035号 |
ポリブテン管 (JIS K 6778、6792) |
|||||||
コルゲート被覆付き 架橋ポリエチレン管 (コルゲートウォーム) ※1 |
20A | ||||||
ケーブル (JIS C 3342、3605) |
外径30mm以下 4芯以下 (導体総断面積152mm 2 以下) |
PS060WL-0003 | KK19-134号 | ー | |||
直 管 |
架橋ポリエチレン管 (JIS K 6769、6787) |
20A | PS060WL-0065 | KK19-133号 | KK19-035号 | ||
被覆付架橋ポリエチレン管 (エスロペックスCV) |
|||||||
金属強化ポリエチレン管 (スーパーエスロメタックス) |
|||||||
ポリブテン管 (JIS K 6778、6792) |
30A | ||||||
ケーブル (JIS C 3342、3605) |
外径30mm以下 4芯以下 (導体総断面積152mm 2 以下) |
PS060WL-0006 | KK19-134号 | ー |
※1. コルゲート被覆を通じての内管の更新はできません。

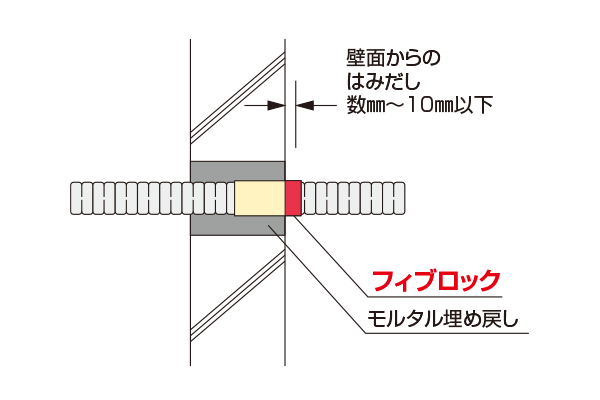

標準施工図

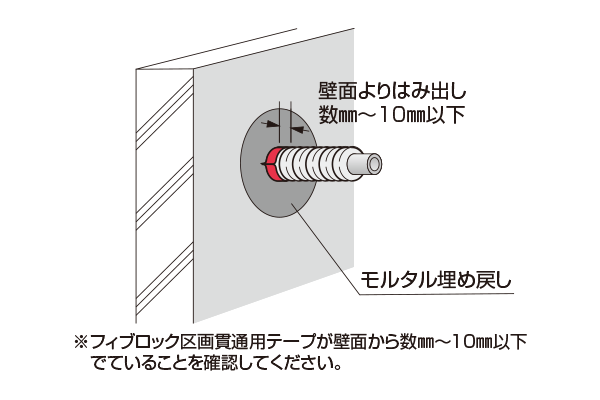

施工イメージ

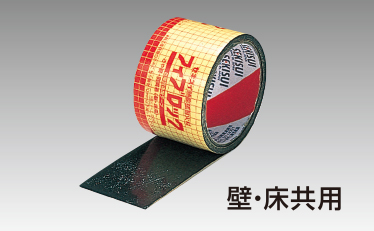

製品仕様
品 名 | 用 途 | 品 番 | 厚 さ | 幅 | 巻長さ | 入 数 |
---|---|---|---|---|---|---|
フィブロックさや管用 | 壁・床共用 | TBBZ001 | 0.66mm | 60mm | 2.0m | 12巻/ケース |

〈参考〉施工箇所数目安
さや管の場合
コルゲートウォームの場合
エスロペックスCV管の場合
呼び径 | φ22 | φ25 | φ28 | φ30 | φ36 |
---|---|---|---|---|---|
箇所数 | 20箇所 | 18箇所 | 17箇所 | 16箇所 | 14箇所 |
呼び径 | φ10 | φ13 | φ16 | φ20 |
---|---|---|---|---|
箇所数 | 20箇所 | 18箇所 | 16箇所 | 14箇所 |
呼び径 | φ10 | φ13 | φ16 | φ20 |
---|---|---|---|---|
箇所数 | 26箇所 | 26箇所 | 22箇所 | 18箇所 |
中空壁
防火区画
対応
対応
共住区画
対応
対応
開く/閉じる
適用範囲
中空壁(厚100mm以上)
貫通配管種 | 使用最大配管 呼び径 |
貫通開口寸法 (管外径+20mm以下) |
国土交通大臣 認定番号 |
(一財)日本消防設備安全センター 性能評定番号 |
||
---|---|---|---|---|---|---|
共住区画 | ||||||
さ や 管 ( 1 本 ) |
挿 入 管 |
架橋ポリエチレン管2本 (+ケーブル★) |
13A(2本) | φ50mm以下 | PS060WL-1204 | KK19-102号 |
架橋ポリエチレン管 (JIS K 6769、6787) |
25A | |||||
ポリブテン管 (JIS K 6778、6792) |
||||||
コルゲート被覆付き 架橋ポリエチレン管 (コルゲートウォーム) ※1 |
20A | |||||
直 管 |
架橋ポリエチレン管 (JIS K 6769、6787) |
25A | φ40mm以下 | ー | ||
被覆付架橋ポリエチレン管 (エスロペックスCV) |
20A | |||||
金属強化ポリエチレン管 (スーパーエスロメタックス) |
25A | |||||
硬質ポリ塩化ビニル管(VP管) (JIS K 6741、6742) |
30A | φ50mm以下 | ||||
ポリブテン管 (JIS K 6778、6792) |
★印のケーブル:外径6mm以下 3芯以下(導体総断面積0.9mm 2 以下)
※1. コルゲート被覆を通じての内管の更新はできません。
◎KK19-102号共住区画では、JIS A 6901 GB-Fに規定する強化せっこうボードを使用します。
◎貫通部埋め戻しには、積水フーラー社製セキスイシリコーンシーラントを推奨いたします。

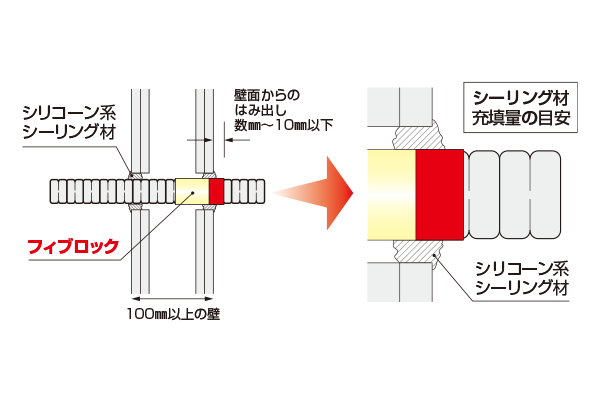

標準施工図

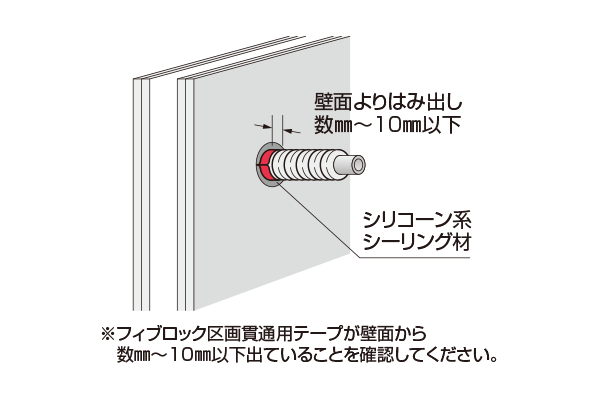

施工イメージ

製品仕様
品 名 | 用 途 | 品 番 | 厚 さ | 幅 | 巻長さ | 入 数 |
---|---|---|---|---|---|---|
フィブロックさや管用 | 壁・床共用 | TBBZ001 | 0.66mm | 60mm | 2.0m | 12巻/ケース |

〈参考〉施工箇所数目安
さや管の場合
コルゲートウォームの場合
エスロペックスCV管の場合
呼び径 | φ22 | φ25 | φ28 | φ30 | φ36 |
---|---|---|---|---|---|
箇所数 | 20箇所 | 18箇所 | 17箇所 | 16箇所 | 14箇所 |
呼び径 | φ10 | φ13 | φ16 | φ20 |
---|---|---|---|---|
箇所数 | 20箇所 | 18箇所 | 16箇所 | 14箇所 |
呼び径 | φ10 | φ13 | φ16 | φ20 |
---|---|---|---|---|
箇所数 | 26箇所 | 26箇所 | 22箇所 | 18箇所 |
片 壁
防火区画
対応
対応
開く/閉じる
適用範囲
片壁(厚42mm以上)
貫通配管種 | 使用最大配管 呼び径 |
貫通開口寸法 (管外径+10mm以下) |
国土交通大臣 認定番号 |
||
---|---|---|---|---|---|
さ や 管 ( 1 本 ) |
挿 入 管 |
架橋ポリエチレン管2本 (+ケーブル★) |
13A(2本) | φ52mm以下 | PS060WL-0470-1 |
架橋ポリエチレン管 (JIS K 6769、6787) |
20A | ||||
ポリブテン管 (JIS K 6778、6792) |
25A | ||||
コルゲート被覆付き 架橋ポリエチレン管 (コルゲートウォーム) ※1 |
20A | ||||
直 管 |
被覆材付架橋ポリエチレン管 (エスロペックスCV) |
||||
ポリブテン管 (JIS K 6778、6792) |
30A | ||||
架橋ポリエチレン管 (JIS K 6769、6787) |
20A |
★印のケーブル:導体断面積0.75mm 2 以下(1本あたり)、絶縁体0.6mm以下、シース1.0mm以下
※1. コルゲート被覆を通じての内管の更新はできません。
◎貫通部埋め戻しには、積水フーラー社製セキスイシリコーンシーラントを推奨いたします。

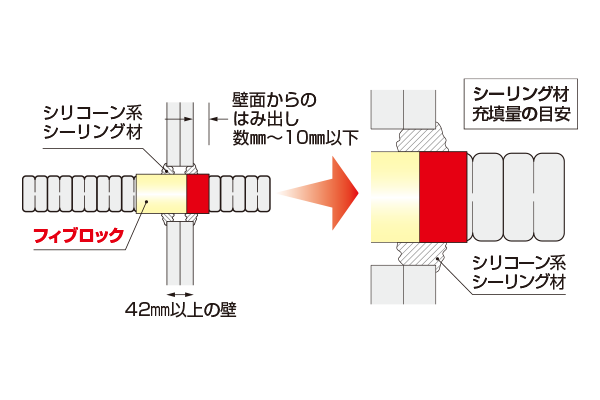

標準施工図

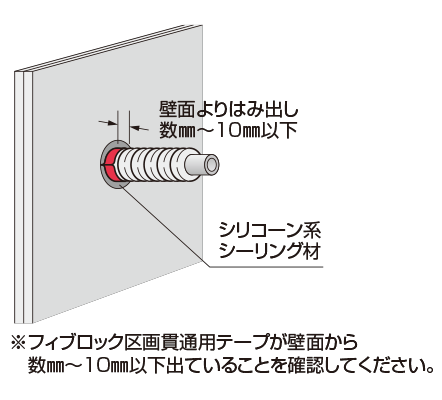

施工イメージ

製品仕様
品 名 | 用 途 | 品 番 | 厚 さ | 幅 | 巻長さ | 入 数 |
---|---|---|---|---|---|---|
フィブロックさや管用 | 壁・床共用 | TBBZ001 | 0.66mm | 60mm | 2.0m | 12巻/ケース |

〈参考〉施工箇所数目安
さや管の場合
コルゲートウォームの場合
エスロペックスCV管の場合
呼び径 | φ22 | φ25 | φ28 | φ30 | φ36 |
---|---|---|---|---|---|
箇所数 | 20箇所 | 18箇所 | 17箇所 | 16箇所 | 14箇所 |
呼び径 | φ10 | φ13 | φ16 | φ20 |
---|---|---|---|---|
箇所数 | 20箇所 | 18箇所 | 16箇所 | 14箇所 |
呼び径 | φ10 | φ13 | φ16 | φ20 |
---|---|---|---|---|
箇所数 | 26箇所 | 26箇所 | 22箇所 | 18箇所 |
ALC/コンクリート床
防火区画
対応
対応
共住区画
対応
対応
令8区画
対 応
対 応
開く/閉じる
適用範囲
ALC・コンクリート(厚100mm以上)
貫通配管種 | 使用最大配管 呼び径 |
開口寸法 (参考ボイド径) |
国土交通大臣 認定番号 |
(一財)日本消防設備安全センター 性能評定番号 |
||
---|---|---|---|---|---|---|
共住区画 | ||||||
さ や 管 |
挿 入 管 |
架橋ポリエチレン管 (JIS K 6769、6787) |
25A | φ80mm以下 (75以下) |
PS060FL-0073 ※2 | KK19-099号 |
被覆付架橋ポリエチレン管 (エスロペックスCV) |
20A | PS060FL-0586 | KK24-004号 | |||
金属強化ポリエチレン管 (スーパーエスロメタックス) |
25A | |||||
コルゲート被覆付き 架橋ポリエチレン管 (コルゲートウォーム) ※1 |
20A | PS060FL-0073 ※2 | KK19-099号 | |||
直 管 |
被覆付架橋ポリエチレン管 (エスロペックスCV) |
|||||
保温付ポリブテン管 (保温材厚10mm以下) |
PS060FL-0206 ※2 | KK19-106号 | ||||
金属強化ポリエチレン管 (スーパーエスロメタックス) |
25A | φ160mm以下 (150以下) |
PS060FL-1085 | ー |
※1. コルゲート被覆を通じての内管の更新はできません。
※2. 本認定ではALC厚100mm以上、コンクリート厚70mm以上で使用可能です。
コンクリート(厚150mm以上)
貫通配管種 | 使用最大配管 呼び径 |
開口寸法 (参考ボイド径) |
国土交通大臣 認定番号 |
(一財)日本消防設備安全センター 性能評定番号 |
|||
---|---|---|---|---|---|---|---|
共住区画 | 令8区画 | ||||||
さ や 管 |
挿 入 管 |
架橋ポリエチレン管 (JIS K 6769、6787) |
25A | φ80mm以下 (75以下) |
PS060FL-0005 | KK19-135号 | RK19-036号 |
ポリブテン管 (JIS K 6778、6792) |
|||||||
コルゲート被覆付き 架橋ポリエチレン管 (コルゲートウォーム) ※1 |
20A | ||||||
ケーブル (JIS C 3342、3605) |
外径30mm以下 4芯以下 (導体総断面積152mm 2 以下) |
ー | |||||
直 管 |
架橋ポリエチレン管 (JIS K 6769、6787) |
20A | PS060FL-0009 | RK19-036号 | |||
被覆付架橋ポリエチレン管 (エスロペックスCV) |
|||||||
ポリブテン管 (JIS K 6778、6792) |
30A | ||||||
ケーブル (JIS C 3342、3605) |
外径30mm以下 4芯以下 (導体総断面積152mm 2 以下) |
ー | |||||
金属強化ポリエチレン管 (スーパーエスロメタックス) |
20A | PS060FL-1085 | RK19-036号 | ||||
25A | φ160mm以下 (150以下) |
ー | ー |
※1. コルゲート被覆を通じての内管の更新はできません。

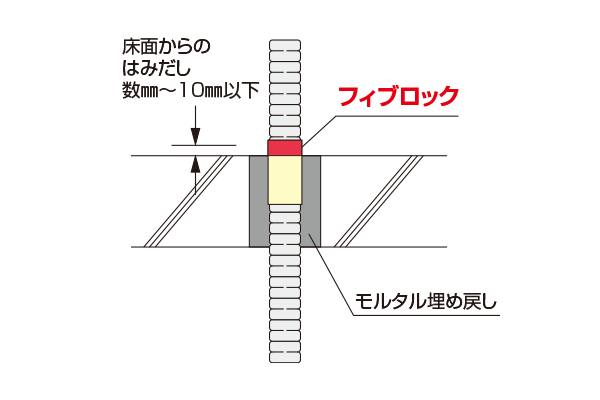

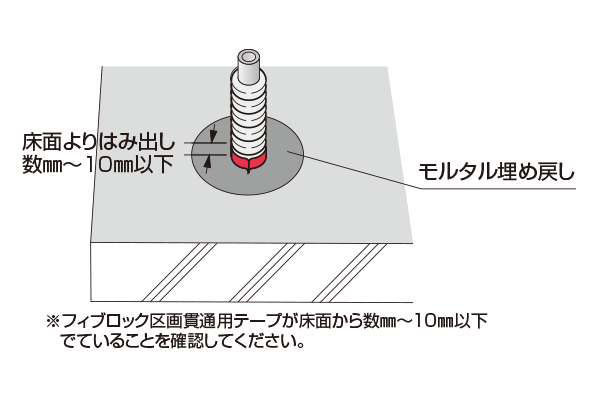

標準施工図

施工イメージ

製品仕様
品 名 | 用 途 | 品 番 | 厚 さ | 幅 | 巻長さ | 入 数 |
---|---|---|---|---|---|---|
フィブロックさや管用 | 壁・床共用 | TBBZ001 | 0.66mm | 60mm | 2.0m | 12巻/ケース |

〈参考〉施工箇所数目安
さや管の場合
コルゲートウォームの場合
エスロペックスCV管の場合
呼び径 | φ22 | φ25 | φ28 | φ30 | φ36 |
---|---|---|---|---|---|
箇所数 | 20箇所 | 18箇所 | 17箇所 | 16箇所 | 14箇所 |
呼び径 | φ10 | φ13 | φ16 | φ20 |
---|---|---|---|---|
箇所数 | 20箇所 | 18箇所 | 16箇所 | 14箇所 |
呼び径 | φ10 | φ13 | φ16 | φ20 |
---|---|---|---|---|
箇所数 | 26箇所 | 26箇所 | 22箇所 | 18箇所 |
スラブ埋設(サブウェイ)工法
共住区画
対応
対応
開く/閉じる
適用範囲
ALC・コンクリート壁(厚75mm以上)、コンクリート床(厚100mm以上)
貫通配管種 | 使用最大配管 呼び径 |
最大貫通 開口寸法 (さや管外径) |
(一財)日本消防設備安全センター 性能評定番号 |
||
---|---|---|---|---|---|
共住区画 | |||||
さ や 管 |
挿 入 管 |
架橋ポリエチレン管2本 (+ケーブル★) |
13A(2本) | 42mm以下 | KK19-101号 |
架橋ポリエチレン管 (JIS K 6769、6787)(+ケーブル★) |
20A | ||||
ポリブテン管 (JIS K 6778、6792)(+ケーブル★) |
|||||
金属強化ポリエチレン管 (スーパーエスロメタックス)(+ケーブル★) |
|||||
架橋ポリエチレン管3本 (+ケーブル☆) |
10A(3本) | 47mm以下 | KK24-017号 | ||
軟質塩化ビニルライニングステンレス鋼フレキシブル管 (表面材:軟質ポリ塩化ビニルコンパウンド JIS K 6723) (内 管:冷間圧延ステンレス鋼板及び鋼帯 JIS K 4305) |
25A |
★印のケーブル:0.3mm 2 ×3芯以下1本
☆印のケーブル:VCTF 0.5mm 2 ×6芯以下は1本以下、シースなし信号線0.2mm 2 以下は3本以下

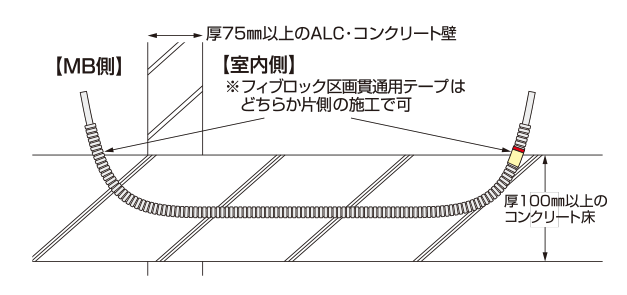

標準施工図

施工イメージ

製品仕様
品 名 | 用 途 | 品 番 | 厚 さ | 幅 | 巻長さ | 入 数 |
---|---|---|---|---|---|---|
フィブロックさや管用 | 壁・床共用 | TBBZ001 | 0.66mm | 60mm | 2.0m | 12巻/ケース |

〈参考〉施工箇所数目安
さや管の場合
呼び径 | φ22 | φ25 | φ28 | φ30 | φ36 |
---|---|---|---|---|---|
箇所数 | 20箇所 | 18箇所 | 17箇所 | 16箇所 | 14箇所 |
