鋼製電線管用テープ

鋼製電線管にテープを
巻き付ける製品！

  • 片側だけにテープを巻き付ける簡単施工です
  • 鋼管内へのPF管/CD管の貫通にもご使用いただけます
  • アダプター（異種管継手）にもご使用いただけます

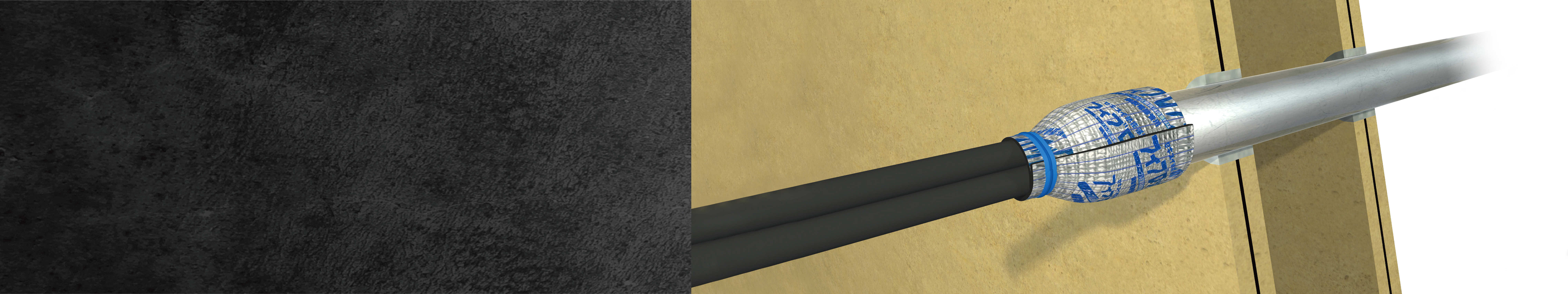

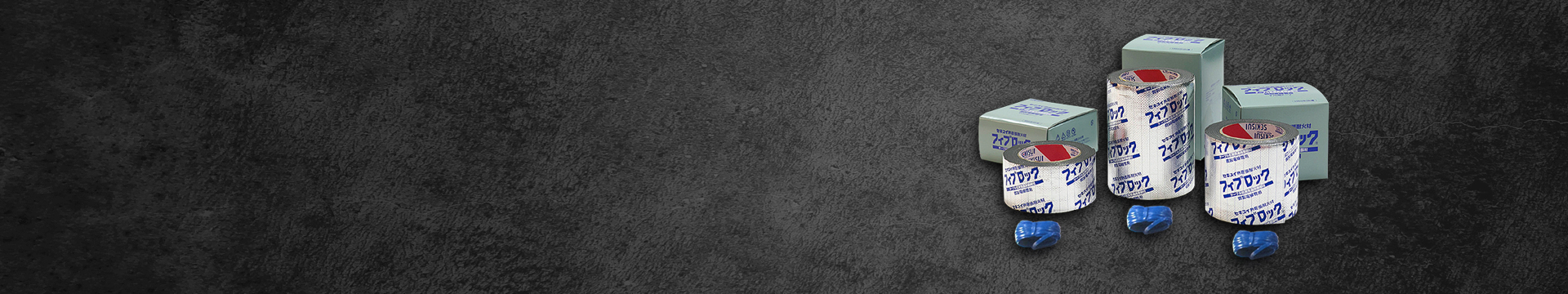

  • 鋼製電線管用テープ 製品イメージ

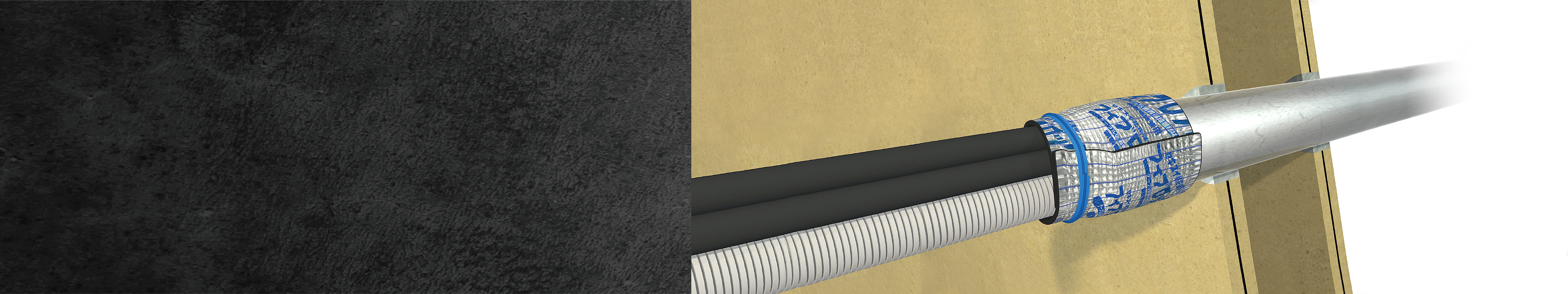

  • 鋼製電線管用テープ PS060WL-0268 PS060WL-0269 PS060FL-0290 3D製品イメージ
  • 鋼製電線管用テープ PS060WL-0616 PS060WL-0617 PS060WL-0618 PS045WL-0568 PS060FL-0595 3D製品イメージ

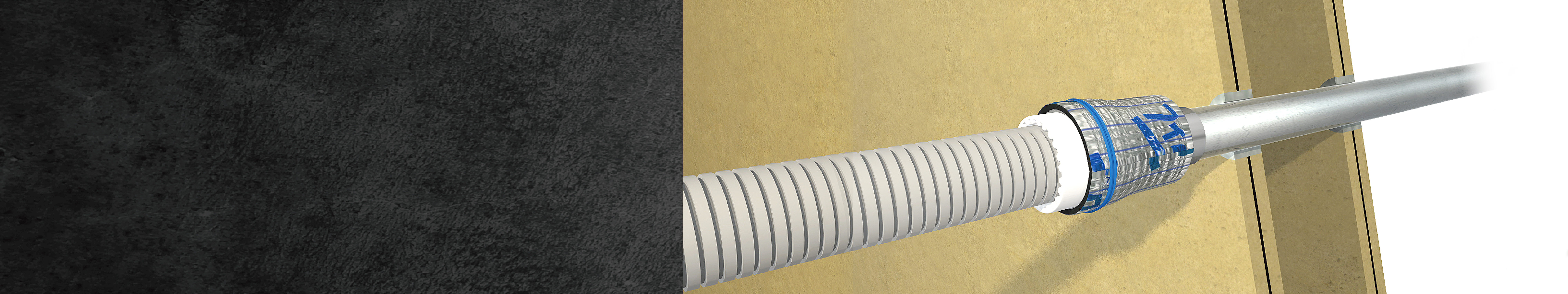

  • 鋼製電線管用テープ PS060WL-0610 PS060WL-0611 PS060WL-0612 PS060FL-0609 3D製品イメージ
下記のボタンをクリックタップ頂くと
詳しい製品情報がご覧いただけます

ALC／コンクリート壁
（ケーブル直 or PF管/CD管 or 混合貫通可）

防火区画
対応
開く／閉じる

適用範囲

貫通部位 壁
国土交通大臣認定番号 PS060WL-0269 PS060WL-0617
開口部 寸法 φ173.4㎜以下
形状 円形
壁または床の仕様
（国土交通大臣が指定もしくは認定した壁・床）		 ALC壁
コンクリート壁
厚70㎜以上		 ALC壁
コンクリート壁
厚75㎜以上
ケ
ー
ブ
ル
・
配
管		 鋼製電線管
(JIS C 8305)		 サイズ 呼び径104（外径113.4㎜）以下
長さ 300㎜以上 230㎜以上
ケーブル 導体（又は芯線）
の断面積		 325㎜²以下（1本あたり）
合成樹脂
可とう電線管		 PF/CD管 貫通不可 PF管 呼び径36（外径45.5㎜）以下 /
CD管 呼び径42（外径48㎜）以下
充てん材 ※耐熱シール材、せっこう系充てん材、モルタル
※推奨品:セキスイ耐火パテ(NCJM001)		 モルタル
占積率 鋼製電線管∗
∗開口面積に対する鋼製電線管の
断面積の割合		 42.8%以下
ケーブル・
PF/CD管∗∗
∗∗鋼製電線管の開口面積に対するケーブル・
樹脂製電線管断面積の総合計の割合		 71.4%以下 66.3%以下
鋼製電線管と壁との隙間の寸法 －
標準施工図
標準施工図 認定番号:PS060WL-0269 ALC/コンクリート壁
標準施工図 認定番号:PS060WL-0617 ALC/コンクリート壁
施工イメージ
施工イメージ 認定番号:S060WL-0269 ALC/コンクリート壁
施工イメージ 認定番号:S060WL-0617 ALC/コンクリート壁

製品仕様

品 名 品 番 サイズ（厚さ×幅×長さ） 梱包単位
個包装 外箱（段ボール）
φ39用テープ TBCZ011 2㎜×60㎜×2.3m 1巻/箱 12箱/ケース
φ75用テープ TBCZ012 2㎜×100㎜×2.3m 6箱/ケース
φ104用テープ TBCZ013 2㎜×150㎜×2.3m
※固定用針金(3.0m)同梱
鋼製電線管テープ 製品画像

製品1巻の施工箇所数目安

品 名 鋼管サイズ 箇所数 品 名 鋼管サイズ 箇所数 品 名 鋼管サイズ 箇所数
φ39用テープ
(TBCZ011)		 C･E管φ19 27 φ75用テープ
(TBCZ012)		 C･E管φ51 11 φ104用テープ(TBZ013) G管φ82 7
C･E管φ25 20 C･E管φ63 9 G管φ92 6
C･E管φ31 17 C･E管φ75 8 G管φ104 5
C･E管φ39 14 G管φ36 13
G管φ16 24 G管42 12
G管φ22 21 G管54 10
G管φ28 17 G管70 8
検索システムは
こちらをクリック
  • 品番、品名検索
  • 認定、評定番号検索
  • 施工条件検索
資料ダウンロードへ 資料ダウンロード
動画一覧へ 動画一覧

中空壁
（ケーブル直 or PF管/CD管 or 混合貫通可）

防火区画
対応
開く／閉じる

適用範囲

貫通部位 壁
国土交通大臣認定番号 PS060WL-0269 PS060WL-0616
開口部 寸法 φ173.4㎜以下
形状 円形
壁または床の仕様
（国土交通大臣が指定もしくは認定した壁・床）		 中空壁（準耐火構造60分）:
厚100㎜以上（木質下地除く）
耐火構造60分の壁		 中空壁（準耐火構造60分
耐火構造60分）
厚80㎜以上
ケ
ー
ブ
ル
・
配
管		 鋼製電線管
(JIS C 8305)		 サイズ 呼び径104（外径113.4㎜）以下
長さ 300㎜以上 230㎜以上
ケーブル 導体（又は芯線）
の断面積		 325㎜²以下（1本あたり）
合成樹脂
可とう電線管		 PF管/CD管 貫通不可 PF管 呼び径36（外径45.5㎜）以下/
CD管 呼び径42（外径48㎜）以下
充てん材 ※耐熱シール材、せっこう系充てん材
※推奨品:セキスイ耐火パテ(NCJM001)		 セキスイ耐火パテ
(NCJM001)
占積率 鋼製電線管∗
∗開口面積に対する鋼製電線管の
断面積の割合		 42.8%以下 91.8%以下
ケーブル・
PF/CD管∗∗
∗∗鋼製電線管の開口面積に対するケーブル・
樹脂製電線管断面積の総合計の割合		 71.4%以下 66.3%以下
鋼製電線管と壁との隙間の寸法 － 30㎜以下
標準施工図
標準施工図 認定番号:PS060WL-0269 中空壁
標準施工図 認定番号:PS060WL-0616 中空壁
施工イメージ
施工イメージ 認定番号:S060WL-0269 中空壁
施工イメージ 認定番号:S060WL-0616 中空壁

製品仕様

品 名 品 番 サイズ（厚さ×幅×長さ） 梱包単位
個包装 外箱（段ボール）
φ39用テープ TBCZ011 2㎜×60㎜×2.3m 1巻/箱 12箱/ケース
φ75用テープ TBCZ012 2㎜×100㎜×2.3m 6箱/ケース
φ104用テープ TBCZ013 2㎜×150㎜×2.3m
※固定用針金(3.0m)同梱
鋼製電線管テープ 製品画像

製品1巻の施工箇所数目安

品 名 鋼管サイズ 箇所数 品 名 鋼管サイズ 箇所数 品 名 鋼管サイズ 箇所数
φ39用テープ
(TBCZ011)		 C･E管φ19 27 φ75用テープ
(TBCZ012)		 C･E管φ51 11 φ104用テープ(TBZ013) G管φ82 7
C･E管φ25 20 C･E管φ63 9 G管φ92 6
C･E管φ31 17 C･E管φ75 8 G管φ104 5
C･E管φ39 14 G管φ36 13
G管φ16 24 G管42 12
G管φ22 21 G管54 10
G管φ28 17 G管70 8
検索システムは
こちらをクリック
  • 品番、品名検索
  • 認定、評定番号検索
  • 施工条件検索
資料ダウンロードへ 資料ダウンロード
動画一覧へ 動画一覧

片 壁
（ケーブル直 or PF管/CD管 or 混合貫通可）

防火区画
対応
開く／閉じる

適用範囲

貫通部位 壁
国土交通大臣認定番号 PS060WL-0268-1 PS060WL-0618-1
開口部 寸法 φ173.4㎜以下
形状 円形
壁または床の仕様
（国土交通大臣が指定もしくは認定した壁・床）		 片壁（片面強化石こうボード重張）
厚42㎜以上
ケ
ー
ブ
ル
・
配
管		 鋼製電線管
(JIS C 8305)		 サイズ 呼び径104（外径113.4㎜）以下
長さ 300㎜以上 230㎜以上
ケーブル 導体（又は芯線）
の断面積		 325㎜²以下（1本あたり）
合成樹脂製
可とう電線管		 PF管/CD管 貫通不可 PF管 呼び径36（外径45.5㎜）以下
CD管 呼び径42（外径48㎜）以下
充てん材 セキスイ耐火パテ
(NCJM001)
占積率 鋼製電線管∗
∗開口面積に対する鋼製電線管の
断面積の割合		 42.8%以下 91.8%以下
ケーブル・
PF/CD管∗∗
∗∗鋼製電線管の開口面積に対するケーブル・
樹脂製電線管断面積の総合計の割合		 71.4%以下 66.3%以下
鋼製電線管と壁との隙間の寸法 － 30㎜以下
標準施工図
標準施工図 認定番号:PS060WL-0268 片壁
標準施工図 認定番号:PS060WL-0618 片壁
施工イメージ
施工イメージ 認定番号:S060WL-0268 片壁
施工イメージ 認定番号:S060WL-0618 片壁

製品仕様

品 名 品 番 サイズ（厚さ×幅×長さ） 梱包単位
個包装 外箱（段ボール）
φ39用テープ TBCZ011 2㎜×60㎜×2.3m 1巻/箱 12箱/ケース
φ75用テープ TBCZ012 2㎜×100㎜×2.3m 6箱/ケース
φ104用テープ TBCZ013 2㎜×150㎜×2.3m
※固定用針金(3.0m)同梱
鋼製電線管テープ 製品画像

製品1巻の施工箇所数目安

品 名 鋼管サイズ 箇所数 品 名 鋼管サイズ 箇所数 品 名 鋼管サイズ 箇所数
φ39用テープ
(TBCZ011)		 C･E管φ19 27 φ75用テープ
(TBCZ012)		 C･E管φ51 11 φ104用テープ(TBZ013) G管φ82 7
C･E管φ25 20 C･E管φ63 9 G管φ92 6
C･E管φ31 17 C･E管φ75 8 G管φ104 5
C･E管φ39 14 G管φ36 13
G管φ16 24 G管42 12
G管φ22 21 G管54 10
G管φ28 17 G管70 8
検索システムは
こちらをクリック
  • 品番、品名検索
  • 認定、評定番号検索
  • 施工条件検索
資料ダウンロードへ 資料ダウンロード
動画一覧へ 動画一覧

準耐火45分壁
（ケーブル直 or PF管/CD管 or 混合貫通）

防火区画
対応
開く／閉じる

適用範囲

貫通部位 壁
国土交通大臣認定番号 PS045WL-0568
開口部 寸法 φ173.4㎜以下
形状 円形
壁または床の仕様
（国土交通大臣が指定もしくは認定した壁・床）		 準耐火45分壁
厚74㎜以上
ケ
ー
ブ
ル
・
配
管		 鋼製電線管
(JIS C 8305)		 サイズ 呼び径104（外径113.4㎜）以下
長さ 300㎜以上
ケーブル 導体（又は芯線）
の断面積		 325㎜²以下（1本あたり）
合成樹脂製
可とう電線管		 PF管/CD管 PF管 呼び径36（外径45.5㎜）以下 / CD管 呼び径42（外径48㎜）以下
充てん材 セキスイ耐火パテ
(NCJM001)
占積率 鋼製電線管∗
∗開口面積に対する鋼製電線管の
断面積の割合		 91.8%以下
ケーブル・
PF/CD管∗∗
∗∗鋼製電線管の開口面積に対するケーブル・
樹脂製電線管断面積の総合計の割合		 66.3%以下
鋼製電線管と壁との隙間の寸法 30㎜以下
標準施工図
標準施工図 認定番号:PS045WL-0568 準耐火45分壁
施工イメージ
施工イメージ 認定番号:PS045WL-0568 準耐火45分壁

製品仕様

品 名 品 番 サイズ（厚さ×幅×長さ） 梱包単位
個包装 外箱（段ボール）
φ39用テープ TBCZ011 2㎜×60㎜×2.3m 1巻/箱 12箱/ケース
φ75用テープ TBCZ012 2㎜×100㎜×2.3m 6箱/ケース
φ104用テープ TBCZ013 2㎜×150㎜×2.3m
※固定用針金(3.0m)同梱
鋼製電線管テープ 製品画像

製品1巻の施工箇所数目安

品 名 鋼管サイズ 箇所数 品 名 鋼管サイズ 箇所数 品 名 鋼管サイズ 箇所数
φ39用テープ
(TBCZ011)		 C･E管φ19 27 φ75用テープ
(TBCZ012)		 C･E管φ51 11 φ104用テープ(TBZ013) G管φ82 7
C･E管φ25 20 C･E管φ63 9 G管φ92 6
C･E管φ31 17 C･E管φ75 8 G管φ104 5
C･E管φ39 14 G管φ36 13
G管φ16 24 G管42 12
G管φ22 21 G管54 10
G管φ28 17 G管70 8
検索システムは
こちらをクリック
  • 品番、品名検索
  • 認定、評定番号検索
  • 施工条件検索
資料ダウンロードへ 資料ダウンロード
動画一覧へ 動画一覧

ALC/コンクリート床
（ケーブル直 or PF管/CD管 or 混合貫通可）

防火区画
対応
開く／閉じる

適用範囲

貫通部位 床
国土交通大臣認定番号 PS060FL-0290 PS060FL-0595
開口部 寸法 φ173.4㎜以下
形状 円形
壁または床の仕様
（国土交通大臣が指定もしくは認定した壁・床）		 ALC床:厚100㎜以上
コンクリート床:厚70㎜以上		 ALC床
コンクリート床
厚100㎜²以上
ケ
ー
ブ
ル
・
配
管		 鋼製電線管
(JIS C 8305)		 サイズ 呼び径104（外径113.4㎜）以下
長さ 300㎜以上
ケーブル 導体（又は芯線）
の断面積		 325㎜²以下（1本あたり）
合成樹脂製
可とう電線管		 PF管/CD管 貫通不可 PF管 呼び径36（外径45.5㎜）以下
CD管 呼び径42（外径48㎜）以下
充てん材 モルタル
占積率 鋼製電線管∗
∗開口面積に対する鋼製電線管の
断面積の割合		 42.8%以下
ケーブル・
PF/CD管∗∗
∗∗鋼製電線管の開口面積に対するケーブル・
樹脂製電線管断面積の総合計の割合		 71.4%以下 66.3%以下
鋼製電線管と壁との隙間の寸法 －
標準施工図
標準施工図 認定番号:PS060WL-0290 ALC/コンクリート床
標準施工図 認定番号:PS060WL-0595 ALC/コンクリート床
施工イメージ
施工イメージ 認定番号:PS060WL-0290 ALC/コンクリート床
施工イメージ 認定番号:PS060WL-0595 ALC/コンクリート床

製品仕様

品 名 品 番 サイズ（厚さ×幅×長さ） 梱包単位
個包装 外箱（段ボール）
φ39用テープ TBCZ011 2㎜×60㎜×2.3m 1巻/箱 12箱/ケース
φ75用テープ TBCZ012 2㎜×100㎜×2.3m 6箱/ケース
φ104用テープ TBCZ013 2㎜×150㎜×2.3m
※固定用針金(3.0m)同梱
鋼製電線管テープ 製品画像

製品1巻の施工箇所数目安

品 名 鋼管サイズ 箇所数 品 名 鋼管サイズ 箇所数 品 名 鋼管サイズ 箇所数
φ39用テープ
(TBCZ011)		 C･E管φ19 27 φ75用テープ
(TBCZ012)		 C･E管φ51 11 φ104用テープ(TBZ013) G管φ82 7
C･E管φ25 20 C･E管φ63 9 G管φ92 6
C･E管φ31 17 C･E管φ75 8 G管φ104 5
C･E管φ39 14 G管φ36 13
G管φ16 24 G管42 12
G管φ22 21 G管54 10
G管φ28 17 G管70 8
検索システムは
こちらをクリック
  • 品番、品名検索
  • 認定、評定番号検索
  • 施工条件検索
資料ダウンロードへ 資料ダウンロード
動画一覧へ 動画一覧

ALC／コンクリート壁
（異種管継手（アダプター））

防火区画
対応
開く／閉じる

適用範囲

貫通部位 壁
国土交通大臣認定番号 PS060WL-0611
開口部 寸法 φ98.1㎜以下
形状 円形
壁または床の仕様
（国土交通大臣が指定もしくは認定した壁・床）		 ALC壁
コンクリート壁
厚75㎜以上
ケ
ー
ブ
ル
・
配
管		 鋼製電線管
(JIS C 8305)		 サイズ 呼び径 39（外径38.1㎜）以下
長さ 200㎜以上
ケーブル 導体（又は芯線）
の断面積		 38㎜²以下（1本あたり）
合成樹脂製
可とう電線管		 PF管 呼び径 36以下（外径 45.5㎜以下）
アダプター 材料 鋼製＋樹脂製（樹脂部①ABS＋PC、②ABS＋PVC、③ABS＋PP）
充てん材 モルタル
占積率 鋼製電線管∗
∗開口面積に対する鋼製電線管の
断面積の割合		 15.1%以下
ケーブル∗∗
∗∗鋼製電線管の開口面積に対するケーブル
断面積の総合計の割合		 40.7%以下
鋼製電線管と壁との隙間の寸法 －
標準施工図
標準施工図 認定番号:PS060WL-0611 ALC/コンクリート壁（異種管継手（アダプター））
施工イメージ
施工イメージ 認定番号:PS060WL-0611 ALC/コンクリート壁（異種管継手（アダプター））

製品仕様

品 名 品 番 サイズ（厚さ×幅×長さ） 梱包単位
個包装 外箱（段ボール）
φ39用テープ TBCZ011 2㎜×60㎜×2.3m 1巻/箱 12箱/ケース
φ75用テープ TBCZ012 2㎜×100㎜×2.3m 6箱/ケース
φ104用テープ TBCZ013 2㎜×150㎜×2.3m
※固定用針金（3.0m）同梱
鋼製電線管テープ 製品画像

製品1巻の施工箇所数目安

品 名 鋼管サイズ 箇所数 品 名 鋼管サイズ 箇所数 品 名 鋼管サイズ 箇所数
φ39用テープ
(TBCZ011)		 C･E管φ19 27 φ75用テープ
(TBCZ012)		 C･E管φ51 11 φ104用テープ(TBZ013) G管φ82 7
C･E管φ25 20 C･E管φ63 9 G管φ92 6
C･E管φ31 17 C･E管φ75 8 G管φ104 5
C･E管φ39 14 G管φ36 13
G管φ16 24 G管42 12
G管φ22 21 G管54 10
G管φ28 17 G管70 8
検索システムは
こちらをクリック
  • 品番、品名検索
  • 認定、評定番号検索
  • 施工条件検索
資料ダウンロードへ 資料ダウンロード
動画一覧へ 動画一覧

中空壁（異種管継手（アダプター））

防火区画
対応
開く／閉じる

適用範囲

貫通部位 壁
国土交通大臣認定番号 PS060WL-0612
開口部 寸法 φ98.1㎜以下
形状 円形
壁または床の仕様
（国土交通大臣が指定もしくは認定した壁・床）		 中空壁（準耐火構造60分 耐火構造60分）
厚80㎜以上
ケ
ー
ブ
ル
・
配
管		 鋼製電線管
(JIS C 8305)		 サイズ 呼び径 39（外径38.1㎜）以下
長さ 200㎜以上
ケーブル 導体（又は芯線）
の断面積		 38㎜²以下（1本あたり）
合成樹脂
可とう電線管		 PF管 呼び径 36以下（外径 45.5㎜以下）
アダプター 材料 鋼製＋樹脂製（樹脂部①ABS＋PC、②ABS＋PVC、③ABS＋PP）
充てん材 セキスイ耐火パテ(NCJM001)
占積率 鋼製電線管∗
∗開口面積に対する鋼製電線管の
断面積の割合		 78.2%以下
ケーブル∗∗
∗∗鋼製電線管の開口面積に対するケーブル
断面積の総合計の割合		 40.7%以下
鋼製電線管と壁との隙間の寸法 30㎜以下
標準施工図
標準施工図 認定番号:PS060WL-0612 中空壁（異種管継手）
施工イメージ
施工イメージ 認定番号:PS060WL-0612 中空壁（異種管継手）

製品仕様

品 名 品 番 サイズ（厚さ×幅×長さ） 梱包単位
個包装 外箱（段ボール）
φ39用テープ TBCZ011 2㎜×60㎜×2.3m 1巻/箱 12箱/ケース
φ75用テープ TBCZ012 2㎜×100㎜×2.3m 6箱/ケース
φ104用テープ TBCZ013 2㎜×150㎜×2.3m
※固定用針金（3.0m）同梱
鋼製電線管テープ 製品画像

製品1巻の施工箇所数目安

品 名 鋼管サイズ 箇所数 品 名 鋼管サイズ 箇所数 品 名 鋼管サイズ 箇所数
φ39用テープ
(TBCZ011)		 C･E管φ19 27 φ75用テープ
(TBCZ012)		 C･E管φ51 11 φ104用テープ(TBZ013) G管φ82 7
C･E管φ25 20 C･E管φ63 9 G管φ92 6
C･E管φ31 17 C･E管φ75 8 G管φ104 5
C･E管φ39 14 G管φ36 13
G管φ16 24 G管42 12
G管φ22 21 G管54 10
G管φ28 17 G管70 8
検索システムは
こちらをクリック
  • 品番、品名検索
  • 認定、評定番号検索
  • 施工条件検索
資料ダウンロードへ 資料ダウンロード
動画一覧へ 動画一覧

片 壁（異種管継手（アダプター））

防火区画
対応
開く／閉じる

適用範囲

貫通部位 壁
国土交通大臣認定番号 PS060WL-0610-1
開口部 寸法 φ98.1㎜以下
形状 円形
壁または床の仕様
（国土交通大臣が指定もしくは認定した壁・床）		 片壁（片面強化石こうボード重張）
厚42㎜以上
ケ
ー
ブ
ル
・
配
管		 鋼製電線管
(JIS C 8305)		 サイズ 呼び径39（外径38.1㎜）以下
長さ 200㎜以上
ケーブル 導体（又は芯線）
の断面積		 38㎜²以下（1本あたり）
PF管 呼び径 36以下（外径45.5㎜以下）
アダプター 材料 鋼製+樹脂製（樹脂部①ABS+PC、②ABS+PVC、③ABS+PP）
充てん材 セキスイ耐火パテ（NCJM001）
占積率 鋼製電線管∗
∗開口面積に対する鋼製電線管の断面積の割合		 78.2%以下
ケーブル∗∗
∗∗鋼製電線管の開口面積に対するケーブル
断面積の総合計の割合		 40.7%以下
鋼製電線管と壁との隙間の寸法 30㎜以下
標準施工図
標準施工図 認定番号:PS060WL-0610 片壁（異種管継手）
施工イメージ
施工イメージ 認定番号:PS060WL-0610 片壁（異種管継手）

製品仕様

品 名 品 番 サイズ（厚さ×幅×長さ） 梱包単位
個包装 外箱（段ボール）
φ39用テープ TBCZ011 2㎜×60㎜×2.3m 1巻/箱 12箱/ケース
φ75用テープ TBCZ012 2㎜×100㎜×2.3m 6箱/ケース
φ104用テープ TBCZ013 2㎜×150㎜×2.3m
※固定用針金（3.0m）同梱
鋼製電線管テープ 製品画像

製品1巻の施工箇所数目安

品 名 鋼管サイズ 箇所数 品 名 鋼管サイズ 箇所数 品 名 鋼管サイズ 箇所数
φ39用テープ
(TBCZ011)		 C･E管φ19 27 φ75用テープ
(TBCZ012)		 C･E管φ51 11 φ104用テープ(TBZ013) G管φ82 7
C･E管φ25 20 C･E管φ63 9 G管φ92 6
C･E管φ31 17 C･E管φ75 8 G管φ104 5
C･E管φ39 14 G管φ36 13
G管φ16 24 G管42 12
G管φ22 21 G管54 10
G管φ28 17 G管70 8
検索システムは
こちらをクリック
  • 品番、品名検索
  • 認定、評定番号検索
  • 施工条件検索
資料ダウンロードへ 資料ダウンロード
動画一覧へ 動画一覧

ALC／コンクリート床（異種管継手（アダプター））

防火区画
対応
開く／閉じる

適用範囲

貫通部位 床
国土交通大臣認定番号 PS060FL-0609
開口部 寸法 φ98.1㎜
形状 円形
壁または床の仕様
（国土交通大臣が指定もしくは認定した壁・床）		 ALC床
コンクリート床
厚100㎜以上
ケ
ー
ブ
ル
・
配
管		 鋼製電線管
(JIS C 8305)		 サイズ 呼び径 39（外径38.1㎜）以下
長さ 200㎜以上
ケーブル 導体（又は芯線）
の断面積		 38㎜²以下（1本あたり）
PF管 呼び径 36以下（外径 45.5㎜以下）
アダプター 材料 鋼製+樹脂製（樹脂部①ABS+PC、②ABS+PVC、③ABS+PP）
充てん材 モルタル
占積率 鋼製電線管∗
∗開口面積に対する鋼製電線管の断面積の割合		 15.1%以下
ケーブル∗∗
∗∗鋼製電線管の開口面積に対するケーブル
断面積の総合計の割合		 40.7%以下
鋼製電線管と壁との隙間の寸法 —
標準施工図
標準施工図 PS060FL-0609 ALC/コンクリート床（異種管継手）
施工イメージ
施工イメージ PS060FL-0609 ALC/コンクリート床（異種管継手）

製品仕様

品 名 品 番 サイズ（厚さ×幅×長さ） 梱包単位
個包装 外箱（段ボール）
φ39用テープ TBCZ011 2㎜×60㎜×2.3m 1巻/箱 12箱/ケース
φ75用テープ TBCZ012 2㎜×100㎜×2.3m 6箱/ケース
φ104用テープ TBCZ013 2㎜×150㎜×2.3m
※固定用針金（3.0m）同梱
鋼製電線管テープ 製品画像

製品1巻の施工箇所数目安

品 名 鋼管サイズ 箇所数 品 名 鋼管サイズ 箇所数 品 名 鋼管サイズ 箇所数
φ39用テープ
(TBCZ011)		 C･E管φ19 27 φ75用テープ
(TBCZ012)		 C･E管φ51 11 φ104用テープ(TBZ013) G管φ82 7
C･E管φ25 20 C･E管φ63 9 G管φ92 6
C･E管φ31 17 C･E管φ75 8 G管φ104 5
C･E管φ39 14 G管φ36 13
G管φ16 24 G管42 12
G管φ22 21 G管54 10
G管φ28 17 G管70 8
検索システムは
こちらをクリック
  • 品番、品名検索
  • 認定、評定番号検索
  • 施工条件検索
資料ダウンロードへ 資料ダウンロード
動画一覧へ 動画一覧
