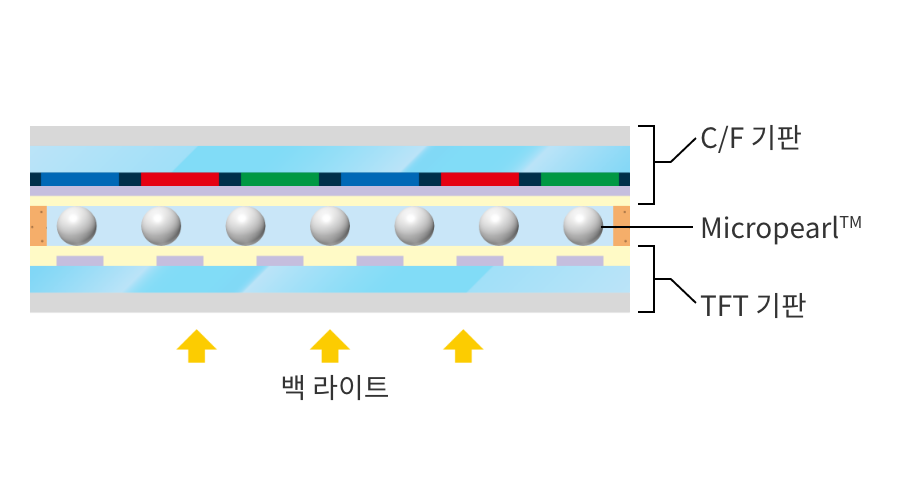

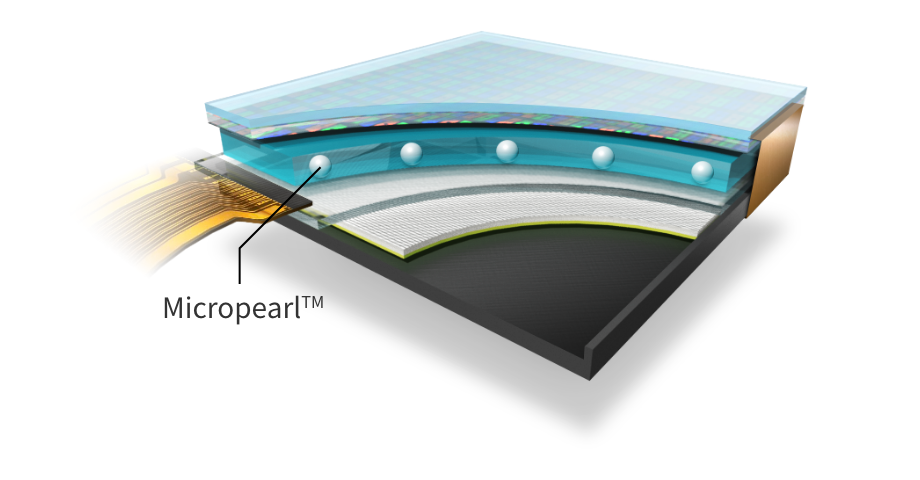

디스플레이 패널의 두께 제어
과제
액정(LCD)디스플레이는 일상생활 어디에든 있으며, 우리의 생활을 편리하게 해줍니다. 액정 패널은 2장의 유리 기판 사이에 형성된 액정층의 분자 배향을 제어함으로써 선명하고 응답성 높은 화면을 구현합니다.액정층은 수 µm 수준의 정밀한 Gap 제어가 요구되며, 화면에 압력이 가해지더라도 균일한 높이가 유지되어야 합니다.
SEKISUI's Solution
- 액정층에 균일한 입도 분포를 가지는 Micropearl™ SP를 산포함으로써 고정밀도 스페이서로서 기능합니다.
- 유연성을 가진 수지 성분이기 때문에 강한 압력이 가해질 경우에도 기판 및 주변 부자재의 손상을 저감합니다.
- 풍부한 입자경 라인업 보유, 경도 및 반발력 제어를 통해 고객의 요구에 맞춘 제품을 제안합니다.
전고체 전지에서의 고체 전해질층 응력 완화
과제
탄소 중립 사회의 구현을 위해 BEV(전기 자동차) · PHEV(플러그인 하이브리드 자동차)를 비롯한 배터리 수요가 증가하고 있으며, 안전한 고성능 차세대 전지로 전고체 전지의 적용 확대가 기대되고 있습니다.
이러한 전고체 전지의 개발 과제로는 양극/음극의 팽창 수축에 따른 내부 응력의 발생이나 그에 따른 고체 전해질 간의 접촉 불량에 의한 성능 저하 등이 거론되고 있습니다.
SEKISUI's Solution
- 응력 완화재로 Micropearl™ SP를 첨가함으로써 팽창시에는 응력 흡수에 의한 부자재 손상 저감, 수축시에는 전해질 간 접촉 유지에 대한 기여를 기대할 수 있습니다.
- 집전체 사이/셀 사이에 첨가함으로써 주변 부자재에 대한 손상 저감도 기대할 수 있습니다.
- 균일한 입자경을 활용하여 스페이서 용도로도 사용이 가능합니다.
반도체 소자와 기판의 균일한 갭 생성
과제
파워 반도체는 자동차의 고성능화에 따라 각종 센서/카메라를 탑재하는데 필요한 제품입니다. 반도체 칩을 기판에 실장할 때에는 솔더 페이스트나 실버 페이스트 등의 점착층에 대한 고도의 막 두께 제어가 중요해집니다.
그러나 막 두께를 자유롭게, 그리고 균일하게 제조하는 것은 대단히 어렵습니다.
SEKISUI's Solution
- 페이스트에 Micropearl™을 혼합해 사용함으로써 실장시에 스페이서 기능을 발현하고, 가압 실장 시에 스페이서 크기대로 막 두께를 형성할 수 있습니다.
- 글래스 비즈와 비교하여 입자경의 균일성, 유연성, 낮은 비중을 가진다는 특성을 활용하여 우수한 핸들링성 뿐 아니라 제품의 성능 향상에 기여합니다.
- 표면을 솔더에 젖기 쉬운 금속으로 도금할 수도 있습니다. 자세한 내용은 여기를 참조하십시오.

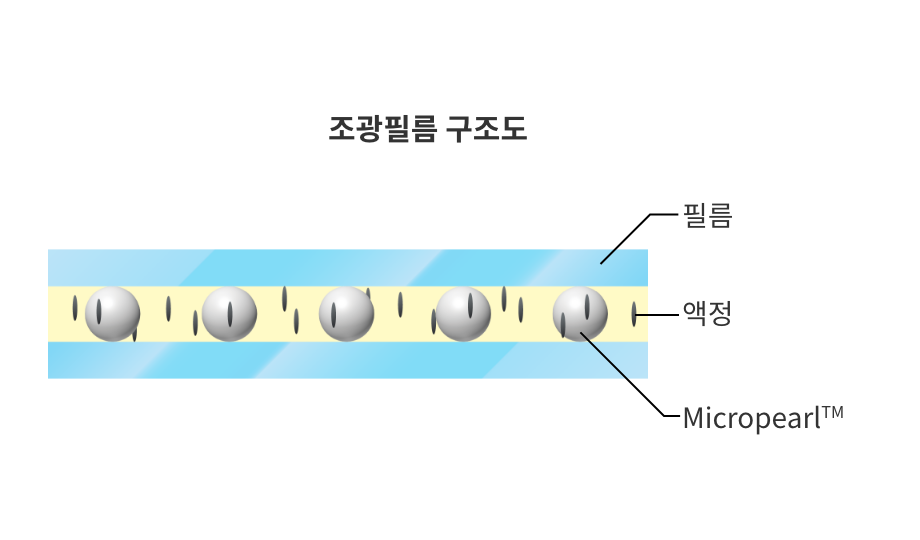

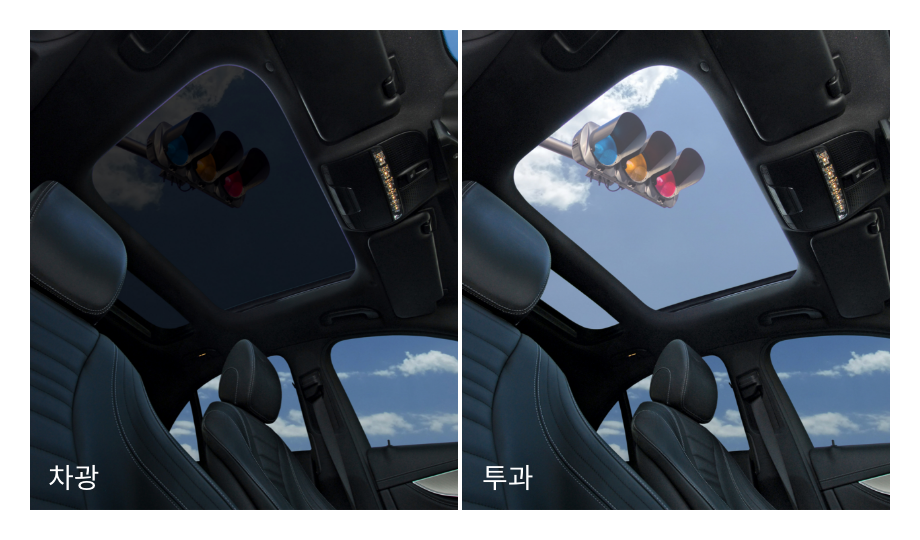

글래스의 조광 (스마트윈도우)
과제
프라이버시 보호, 차내 온도 상승 저감 니즈에 대응. 또한, 간편하게 ON/OFF 할 수 있는 편리성을 이유로 차량용 외장 유리에 조광필름 ∙ 글래스의 채용이 증가하고 있습니다.
조광필름 ∙ 글래스에는 콘트라스트 ∙ 응답성 ∙ 곡면 추종성 ∙ 내구성 등 복합적인 성능이 요구됩니다.
SEKISUI's Solution
- 균일한 입도 분포, 대입자가 적기 때문에 균일한 갭 제어가 가능합니다.
- 유연성 · 탄력성이 뛰어나며, 기판 손상이나 입자 이동을 방지할 수 있습니다.
- 내전압성 · 내열성 · 내약품성이 우수하여, 고온 고습한 환경에서도 높은 신뢰성 유지에 기여합니다.

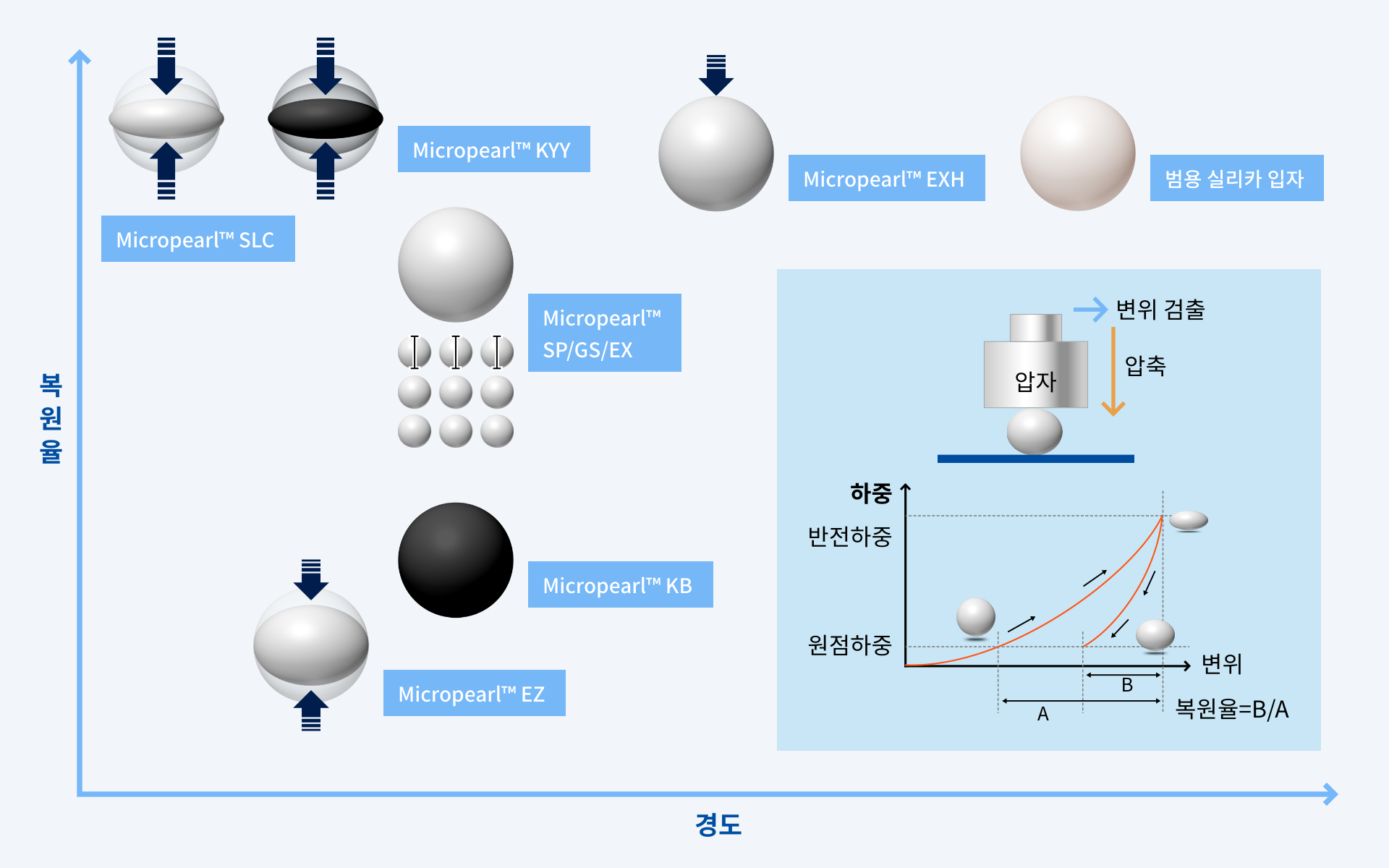

경도 및 입자경 라인업
경도와 입자경 비교
용도에 맞추어 다양한 경도(경질~유연 타입)와 입자경(1.5μm~600μm) 라인업을 가지고 있습니다.
경도
입자경
입자경
| 입자경 | Cv | |
|---|---|---|
| Micropearl™ EX |
 |
2〜3% |
| Micropearl™ SP |
|
5% |
| Micropearl™ GS |
|
7% |
Micropearl™ SP,GS,EX
- 소입경
- Gap제어성
- 요철 부여
- 모의검체
- 공정단축
- 내열성
균일한 입자경 분포의 플라스틱 입자로, 균일한 두께 제어 가능. 내전압성 ∙ 내열성 ∙ 내약품성이 우수합니다.
플라스틱 입자를 사용하는 장점
1경도 제어
너무 딱딱하지도 무르지도 않은 최적의 경도 제안

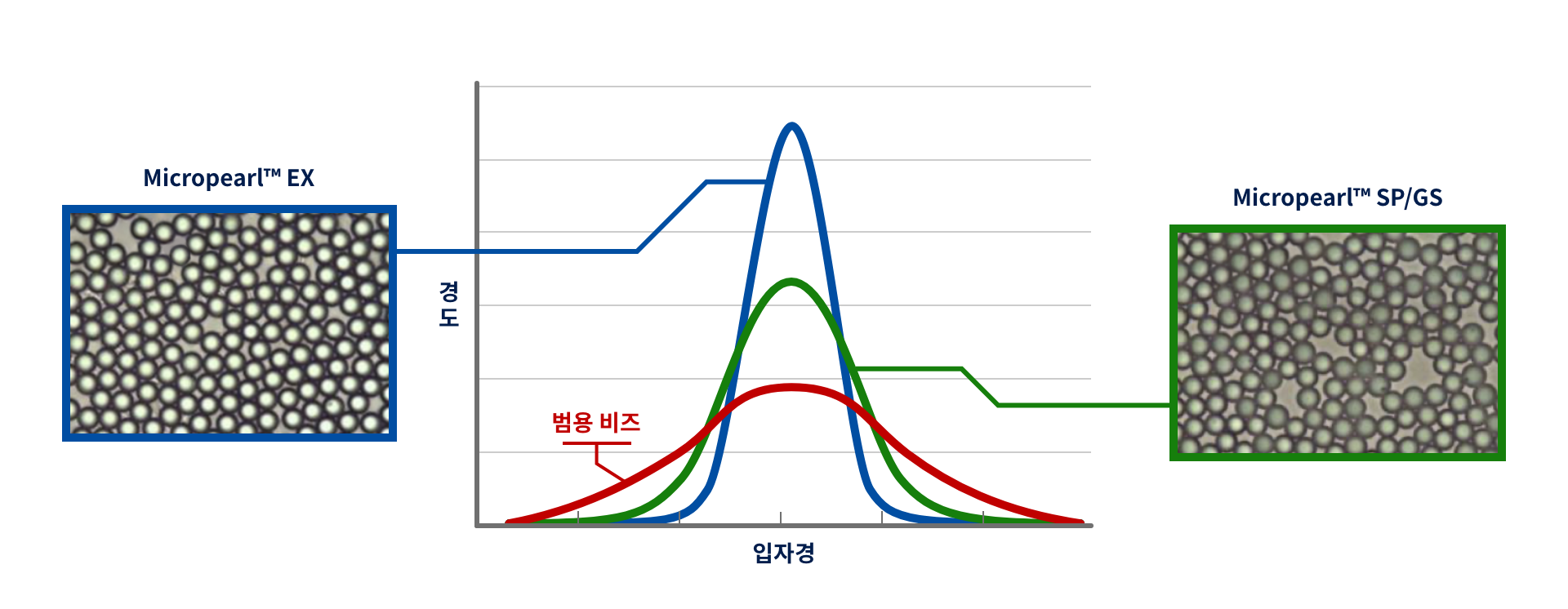

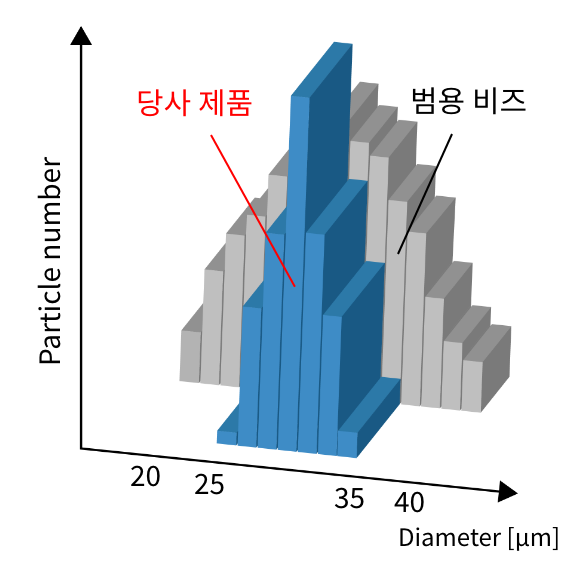

2우수한 입도 분포
낮은 CV값을 가지므로, 높은 정밀도가 요구되는 경우에 적합
| Micropearl™ EX | 범용 비즈 | |
|---|---|---|
| Cv | 저Cv (입자경 분포 좁음) | 고Cv (입자경 분포 넓음) |
| 이미지 |  |
 |
| 진동 시 | 입자의 이동을 억제 | 입자의 이동이 일어나기 쉬움 |
| 입자수 | Gap제어에 관여되는 입자 많음 적은 입자 수로도 gap유지 가능 |
Gap제어에 관여되는 입자 적음 보다 많은 입자 수가 필요 |
3안정성
아크릴 입자에 비해 내열성이 우수하여 -40~200 °C의 온도에서도 안정적
용도 예
입자가 분산된 접착제 형태로도 공급이 가능합니다.
- 액정용 스페이서(디스플레이/스마트 윈도우)
- 접착제 Gap재료(센서/모듈/기타 전자 ∙ 광학 부자재)
- 요철 형성재
- 유사/검사 검체
- 입자가 함유된 착색제
Micropearl™ KB,KY
- 소~대입경
- Gap제어성
- 요철 부여
- 모의 검체
- 공정 단축
- 차광성
- 내열성
흑색 안료가 분산된 폴리머 입자로, 흑색도, 차광성, 내삼출성이 우수합니다.
또한, 내열성 및 내약품성이 우수하여 폭넓은 용도로 사용이 가능합니다.

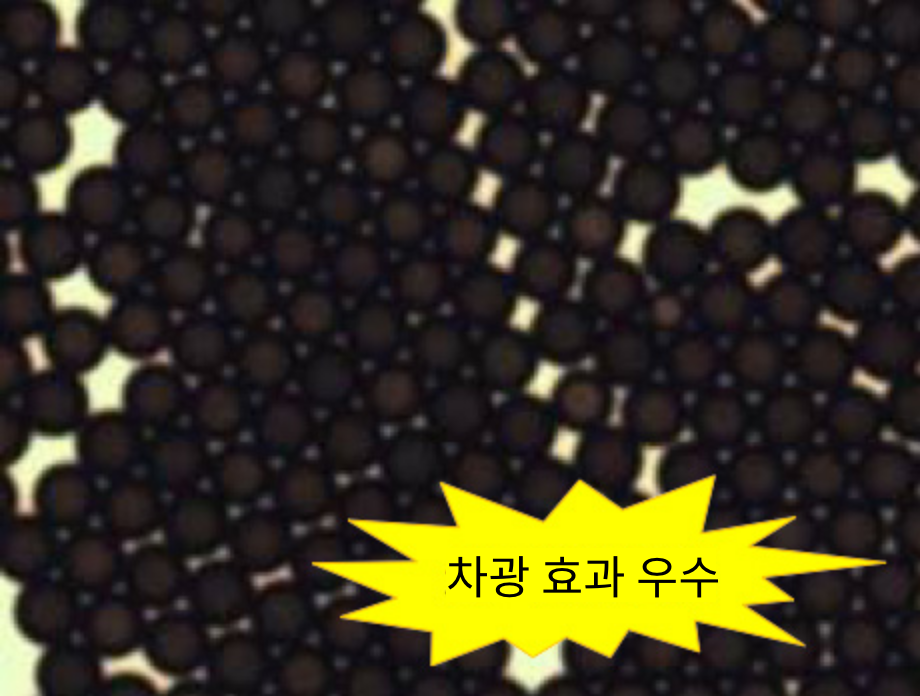

흑색 안료가 함유된 플라스틱 입자의 메리트
용도 예
Micropearl™에 차광성 등의 부가 기능이 필요한 경우
- 디스플레이 주변
- 광학 렌즈 주변
- 유사/검사 검체
- 스마트(조광) 윈도우
Micropearl™ EXH
- 경질
- 소~대입경
- Gap제어성
- 요철 부여
- 공정 단축
- 내열성

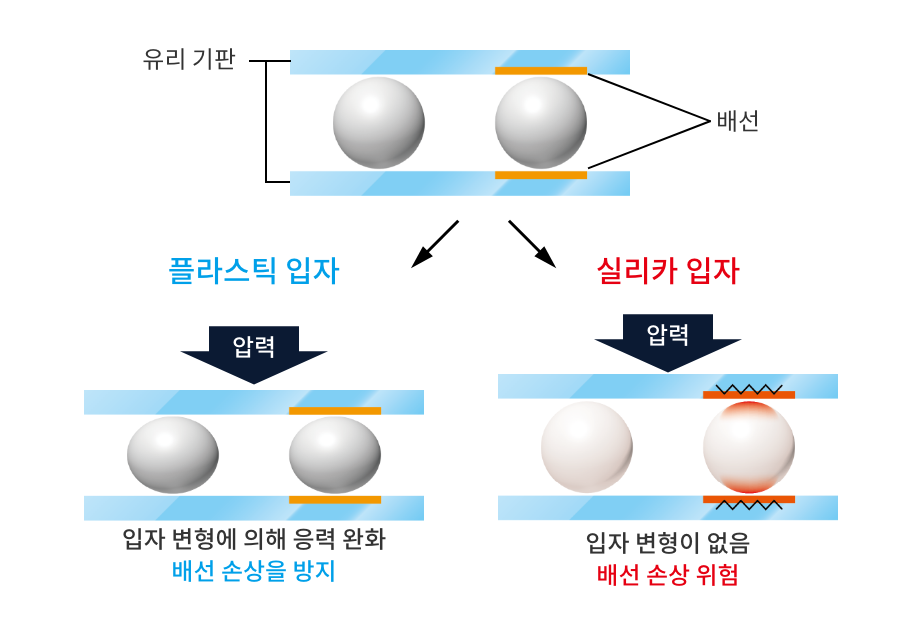

폴리머 입자이면서도 고경질이기 때문에 압력이 가해졌을 시에도 치수 안정성이 우수합니다. 무기 입자 대비 기판의 손상, 수지 분산 시의 침강을 막을 수 있습니다.
고경질 플라스틱 입자를 사용하는 장점
용도 예
- 실리카 입자 대체
- 접착제 첨가용 Gap재
- 글라스 간 접합용 Gap재
Micropearl™ EZ,SLC
- 유연
- Gap제어성
- 경화 수축 억제
- 소~특대입경
- 내열성
- 스크래치 방지
- 중공 형성
EZ는 폴리머 입자로, 유연하기 때문에 진동 노이즈컷, 기판 손상 저감에 효과가 있습니다. 또한, 낮은 복원율을 가지므로 필름 등의 유연 기재의 Gap제어 용도에도 매우 적합합니다.
SLC는 실리콘을 베이스로 한 입자로, 유연하기 때문에 진동 노이즈컷, 기판 손상 저감에 효과가 있습니다. 또한, 실리콘 특유의 내열성을 가지므로 화학적으로 안정적입니다.
SLC유연 입자의 메리트

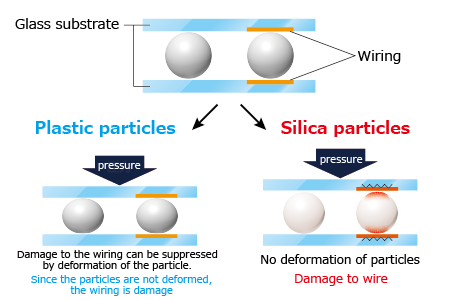

가해진 압력에 따라 변형이 일어나기 때문에 실장 시의 기판 손상을 저감.
EZ고경질 플라스틱 입자의 메리트
- 기판∙배선 등의 손상을 최소한으로 줄일 수 있습니다.
- 주위의 진동 노이즈를 흡수할 수 있습니다.

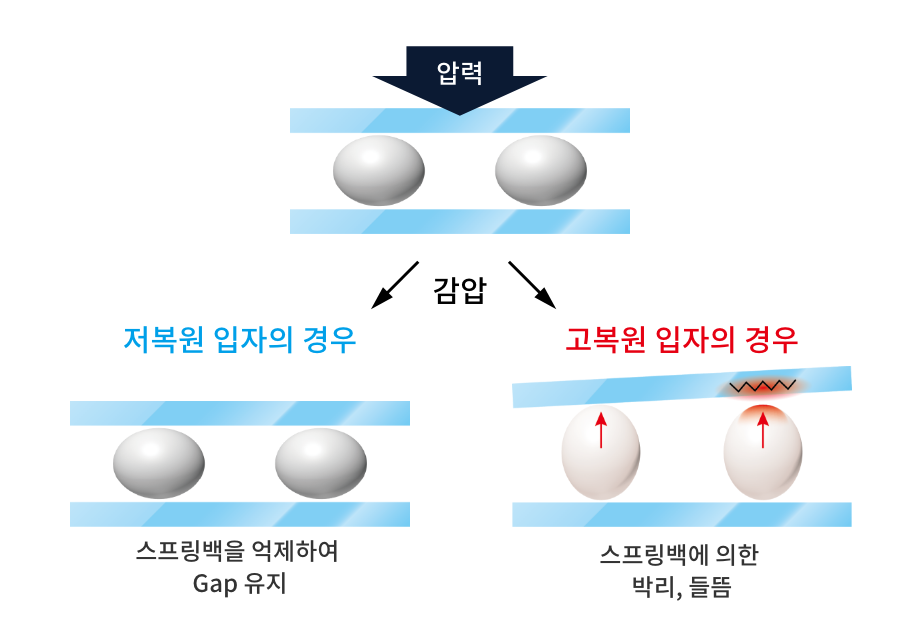

- 스프링백을 억제하여 접착층 박리, 신뢰성 향상을 기대할 수 있습니다.
EZ용도 예
- (압력) 센서용 접착제
- 도전페이스트 · 다이본딩 재료
- 필름 간 접착제
SLC용도 예
- 실리콘 접착제용 Gap재
- 도전 페이스트 · 다이본딩제용 Gap재
