반도체 관련 제조 공정 흐름
세키스이 화학의 일렉트로닉스 전략실에서는 테이프, 필름, 미립자, 봉지재 등 다양한 형태의 고성능 수지제품을 폭넓게 취급하고 있습니다. 미세 패턴, 고밀도 설계, 3차원 실장, 박막화 등, 지속적으로 고도화하고 있는 반도체 업계의 최첨단 니즈에 대하여, 점접착 제어, 균일 입자 합성, 정밀 다층 압출 등 고기능 제품으로 대응 드리겠습니다.
웨이퍼/칩 제조 공정
-
보호테이프라미네이션
고접착/이박리(易剥離)UV 테이프 내열 SELFA™ -
백그라인딩
-
무전해 도금, 고온처리
고접착/이박리(易剥離)UV 테이프 내열 SELFA™ -
다이싱테이프
라미네이션 -
UV 조사・보호 필름 박리
-
칩 완성
패키지 기판 제조 공정
-
구리 코어 생성
-
BUF적층
층간 절연 필름
(빌드업 필름) -
via, 디스미어
박막 마스킹테이프
(desmear), 도금, 솔더
레지스트 도포 -
DAM재 도포
고점도 잉크젯용 잉크
잉크젯 재료 -
패키지 기판 완성

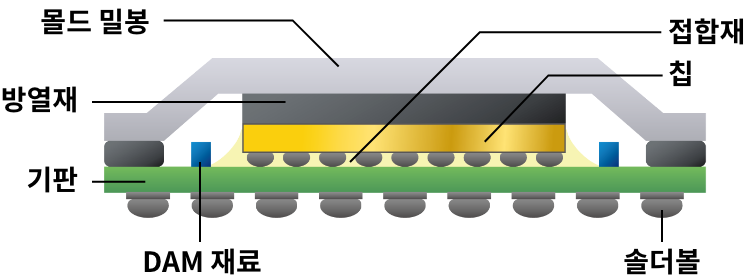

1+2실장 제조 프로세스
웨이퍼/칩 제조 공정 관련 제품
로직, 메모리, 파워 디바이스 등의 각종 반도체 디바이스에 대해, 고성능화·고수율화에 공헌하는 프로세스 재료를 갖추고 있습니다. CMP나 랩핑 등의 「웨이퍼 평탄화」 공정에 사용되는 연마 패드 에 대해 최적 설계한 양면 테이프, 반도체 전공정에서 사용되는 각종 약품을 Fab에 안전·청결하게 전달하는 클린 용기, FanOut, 2.5D/3D 구조 등의 어드밴스드 패키지나 파워 반도체 등에 널리 채용되고 있습니다, 뛰어난 내열성・내약성을 특징으로 하는 UV박리 테이프 「SELFA™ 시리즈」등을 준비하고 있습니다.
제품 카테고리 |
제품명 | 특징 | |
---|---|---|---|
UV 박리 테이프 | 단면 내열UV 테이프 【SELFA™ HS】 |
반도체 프로세스 내성 및 저(低)잔사 특성을 양립한 UV 박리 테이프. 각종 PKG 제조 프로세스에서 디바이스 표면의 보호와 Warpage의 억제가 가능. | 제품 정보 |
UV 박리 테이프 | 양면 내열UV 테이프 【SELFA™ HW】 |
반도체 프로세스 내성 및 저(低)잔사 특성을 양립한 UV 박리 테이프. Glass 서포트 방식에서 고평탄 및 안전한 디바이스 핸들링이 가능. | 제품 정보 |
UV 박리 테이프 | 단면 내화학성 자기 박리 UV 테이프 【SELFA™ MP】 |
고내약품성 및 저(低)잔사 특성을 양립한 UV 박리 테이프. UV 조사에 의해 가스가 발생함으로써 디바이스의 데미지를 경감시키며 박리가 가능. | 제품 정보 |
테이프 | 연마포 고정용 양면 테이프 | 고내약품성 및 박리 시에 점착제 잔여물이 없는 테이프. 전자 디바이스용 연마 공정의 연마포 고정용으로 사용. 최대 2450mm 폭. CMP 공정 용도에 적합. | 제품 정보 |
용기 | 클린 바틀 | 금속 이온 용출이 극히 적은 수지 원료를 사용한 클린 보틀. 이물이 관리된 클린 환경에서 제조되어 최종 제품의 품질 안정에 공헌. 반도체 분야를 시작으로 각종 고순도 약액의 수송용으로 채용 실적 있음. | 제품 정보 |
패키지 기판 제조 공정 관련 제품
첨단 패키지에서는 서브스트레이트 기판 및 그 주변에서도 소재 면에서 기술 혁신이 요구됩니다. 당사는 낮은 전송 손실을 특징으로 하는 FCBGA용 층간 절연 필름(빌드업 필름), FCBGA의 높은 수율과 높은 신뢰성에 기여하는 액상 솔더 레지스트용 보호 필름, 수십 마이크론의 미세한 3D 구조체/패턴을 고객사의 요청에 맞춰 형성할 수 있는 잉크젯 소재 등, 독창적인 기술로 패키지 기판의 발전에 기여합니다.
… 환경공헌 제품
제품 카테고리 |
제품명 | 특징 | |
---|---|---|---|
잉크젯 재료 | 외장 주변 패턴 형성 / 패키지 미세화용도 【고점도 잉크젯용 잉크】 |
접착제~격벽재까지 갖춘 독자적 설계의 고기능 재료. 도포형상를 자유롭게 제어 가능. 원스톱 개발을 통한 인쇄프로세스 최적화. | 제품 정보 |
필름 | 빌드업 기판 제작용 층간 절연 필름 【열경화형 층간 절연 필름 NX/NQ】 |
낮은 전송 손실, 높은 절연 신뢰성. | 제품 정보 |
테이프/필름 | PKG 기판 제조시 레지스트 표면보호용 테이프 【박막 마스킹테이프】 |
클린 룸 환경에서 생산되며 밀착성, 광학 특성이 우수하며 박리성이 용이한 테이프. | 제품 정보 |
실장 제조 프로세스 관련 제품
반도체 디바이스의 고성능화 및 대형화에 따라, 뒤틀림 및 열 등의 기술 과제가 발생하고 있습니다. 당사에서는 접착제나 접합재에 첨가함으로써 우수한 갭 제어성을 발휘하는 플라스틱 미립자 제품, 실리콘 수지에 탄소 섬유를 고밀도로 충진하고 배향함으로써 적절한 반발성과 변형성을 가진 고방열 시트 등을 제공하고 있습니다.
… 환경공헌 제품
제품 카테고리 |
제품명 | 특징 | |
---|---|---|---|
미립자 | 저복원 유연 균일 플라스틱 입자 【마이크로펄 EZ】 |
실리콘을 베이스로한 입자로써, 진동 노이즈를 커트, 유연한 기재의 두께제어가 가능. | 제품 정보 |
미립자 | 수지 코어 도전성 미립자 【마이크로펄 AU】 |
입자경 분포가 균일한 플라스틱 입자에 다양한 종류의 금속층을 균일하게 형성 가능. | 제품 정보 |
UV 박리 테이프 | 단면 내열UV 테이프 【SELFA™ HS】 |
반도체 프로세스 내성 및 저(低)잔사 특성을 양립한 UV 박리 테이프. 각종 PKG 제조 프로세스에서 디바이스 표면의 보호와 Warpage의 억제가 가능. | 제품 정보 |
UV 박리 테이프 | 양면 내열UV 테이프 【SELFA™ HW】 |
반도체 프로세스 내성 및 저(低)잔사 특성을 양립한 UV 박리 테이프. Glass 서포트 방식에서 고평탄 및 안전한 디바이스 핸들링이 가능. | 제품 정보 |
UV 박리 테이프 | 단면 내화학성 자기 박리 UV 테이프 【SELFA™ MP】 |
고내약품성 및 저(低)잔사 특성을 양립한 UV 박리 테이프. UV 조사에 의해 가스가 발생함으로써 디바이스의 데미지를 경감시키며 박리가 가능. | 제품 정보 |
방열 관련 제품 | 고열전도 방열 시트 【MANION 시리즈】 |
자기장 배향 기술에 의해 탄소 섬유가 가지는 높은 열전도율을 이용해 유연성이나 밀착성 등을 양립한 방열 시트. | 제품 정보 |
관련 용어 목록
BG
BG는 Back Grinding의 약어입니다. 반도체 제조공정에서 후공정에 위치해, 반도체 전공정에서 웨이퍼의 표면에 회로 패턴을 형성한 후, 배면을 얇게 가는 공정을 가리킵니다. 이 공정에서 사용되는 BG 테이프는 필수적인 재료로, 테이프뿐만 아니라 왁스 및 접착제도 사용됩니다. 최근 반도체 공정의 복잡화로 인해 BG 테이프에 대한 내열성, 내약품성 등의 요구가 많아지고 있습니다.
관련 페이지:UV 박리 테이프【SELFA™】
BGA
IC 칩 패키징 방식의 한 유형. 전극(핀)이 패키지 주위에 돌출되지 않아 제품 소형화에 이상적입니다. 반도체 패키지의 외부 접속 단자를 격자 형으로 나열한 형태를 취해, 공 보양의 단자에는 솔더볼을 사용한다. 핀형 버전은 PGA(Pin Grid Array)라고 불리웁니다.
BU Film
반도체 칩과 마더보드를 연결한 반도체 패키지기판의 절연재료로써 사용되어, 미세 배선을 형성하는 데 사용됩니다. 전자 디바이스가 미세 배선화・고속통신화를 요구함에 따라, 전송 손실을 낮게 억제하는 것이 요구됩니다. 또한, 디바이스가 더 얇아지면서 얇아진 기판의 뒤틀림을 억제하는 기능이 요구됩니다.
Dam-fill
칩을 실장하는 기판 아일랜드(섬)나 실정이 완료된CSP/BGA 주변부위 등에 샤프한 댐을 형성, 칩 본딩시의 다이어테치페이스트 재료의 유동성억제와 언더필의 충진 면적을 억제하는 것을 목적으로 하는 절연재료. 성형성에 뛰어나, 패키지의 휨 저감을 실현하는 고신뢰성의 재료입니다.
관련 페이지:고점도 잉크젯용 잉크
Dicing
다이싱(Dicing)은 반도체 제조공정의 후공정에서 필수적인 중요 공정입니다. 회로가 형성된 웨이퍼를 칩 크기로 한 개 한 개 절단, 분리하는 공정입니다. 다이싱 방법에는 블레이드 방식, 레이저 방식 및 플라즈마 방식이 있습니다. 블레이드 방식이 자주 사용되지만, 칩에 대한 기계적 데미지 저감, 미세 칩 대응, 환경 고려 등의 관점에서, 레이저 방식이나 플라즈마 방식이 선택되는 경우도 있습니다.
관련 페이지:UV 박리 테이프【SELFA™】
Dry Etching
드라이 에칭(dry etching)은 플라즈마 생성 이온 또는 반응성 가스를 사용하여 불필요한 부분을 물리적 또는 화학적으로 반응시켜 제거하는 방법입니다. 일반적으로 드라이 에칭은 '반응성 이온 에칭(React ion Etching, RIE)'을 가리킵니다. 드라이 에칭은 고정밀 도 형상 제어가 가능하고, 폐액 처리가 필요 없기에, 많은 제조 공정에 사용됩니다.
Fan Out
Fan Out(팬 아웃)은 실리콘 칩보다 큰 면적에 배선을 펼치는 기술입니다. 이 기술을 사용한 FOWLP(Fan Out Wafer Level Package)는 기존의 수지 기판이 아닌 재배선층(RDL,Redistribution Layer)을 사용하여 칩 주변의 공간에 다수의 I/O 단자를 배치하여 배선 밀도를 높이고, 패키지의 두께를 낮춰, 고성능에 박형화가 실현이 가능합니다. 또한 이 구조는 여러 개의 실리콘 칩을 장착할 수 있습니다.
관련 페이지:UV 박리 테이프【SELFA™】
FC-BGA
FC-BGA는 범프라고 불리는 볼형태의 단자를 이용해서, 초박형의 기판 위에 칩을 접합해, 봉지하는 고속LSI향 고밀도반도체패키지 기판입니다. 정보처리속도가 빠르고 방열성이 뛰어나, 컴퓨터, 서버 및 네트워크용도로 사용되고 있습니다.
Filler
필러는 수지 등 재료에 다양한 기능을 부여하기 위해 첨가되는 충진재입니다. 미세한 입자나 분말를 가리킵니다. 열전도나 전기전도 등 다양한 기능을 가진 필러를 수지와 복합화하여 필러 복합 재료를 로써 스마트폰부터 항공기까지 다양한 곳에서 활용되고 있습니다.
관련 페이지:방열 관련 제품
Flux
플럭스(Flux)는 반도체 제조의 솔더 부착 프로세스에 사용되는 화학 약품입니다. 금속 표면의 산화물과 이물질을 제거하고 솔더의 젖음성을 개선합니다. 최근에는 공정 간소화의 니즈가 높아짐에 따라, 고성능 플럭스 재료에 관심이 높아지고 있습니다.
FPC
폴리이미드 등의 베이스 필름에 동박 등의 도전성금속을 합지한 기재에 전기회로를 형성한 기판. "플렉시블 프린트 회로(FPC) 보드"라고도 불리며, 매우 얇고 가벼워, 경성 기판과 달리 매우 유연하고 구부러질 수 있어 전자 기기 안의 구부러지는 부분, 입체적인 배치, 조그마한 틈에도 배치가 가능합니다. 소형화, 경량화 및 박형화에 대한 수요가 증가함에 따라 스마트폰 및 LCD TV와 같은 다양한 전자 장치에 사용됩니다.
GWSS
GWSS(Glass Wafer Support System)는 극박화된 반도체를 운송중에 파손이나, 손상, 초박형 웨이퍼의 휨 등의 과제를 해결하기 위해, 세키스이화학이 제안한 임시 고정 재료(TBDB material)를 사용할 수 있는 방식입니다. GWSS의 실현에는 세키스이 화학의 UV 조사로 자가 박리되는 접착 테이프 'SELFA'가 사용되고 있습니다. 임시 고정 용도의 수요가 많은 최첨단 반도체 용도에 고내열성과 내약품성 등의 성능을 더욱 향상시키기 위한 연구개발이 계속 되고 있습니다.
관련 페이지:UV 박리 테이프【SELFA™】
HBM
고대역폭 메모리(HBM)는 실리콘 관통 비아(TSV) 기술을 사용하는 다이 적층을 전제로 한, JEDEC에서 정의한 메모리 규격이다. PC에서 사용되는 전통적인 DRAM(다이나믹 랜덤 엑세스 메모리)에 보다도 한 번에 빅 데이터를 주고 받을 수 있는 DRAM입니다. 기존의 DRAM보다 10배에서 100배의 데이터 전송 속도를 제공하는 점을 살려, GPU(그래픽 처리 장치), HPC(고성능 컴퓨팅) 및 AI(인공 지능)의 학습 등에서 이용됩니다.
관련 페이지:UV 박리 테이프【SELFA™】
Molding
몰딩(Molding)은 열경화성 수지 등의 재료를 사용하여 본딩 공정 후의 칩을 수지로 감싸 외부로부터의 충격, 온도 변화, 습기 등의 영향으로부터 보호하는 반도체 공정입니다. 몰딩에는 수지를 사출하여 흘려 넣는 트랜스퍼 몰드와 용융된 수지에 담가 성형하는 컴프레션 몰드가 있습니다.
PoP
PoP(Package on Package)는 반도체 패키지 위에 다른 반도체 패키지를 적층하는 실장 방법입니다. 반도체 패키지를 적층함으로써 제한된 면적을 최대한 유효하게 활용할 수 있고, 고기능화 및 소형박형화를 실현하는 기술입니다. 데이터 교환을 하는 패키지 끼리 접속 가능해, 보다 고속화가 가능한 장점도 있어, 최근 급속히 발전하고 있습니다. 주로 모바일 디바이스 및 소비자 전자 제품에서 사용됩니다.
TIM
TIM(써머 인터페이스 재료)은 열전도재료의 한 종류로, 전자 디바이스가 발생시키는 열을 효율 좋게 냉각장치에 전달하는 역할을 가지고 있습니다. 그에 따라 반도체 디바이스의 열관리가 가능하게 되어, 퍼포먼스와 신뢰성이 유지됩니다.
관련 페이지:방열 관련 제품
TSV
TSV(Through Silicon Via, 실리콘관통전극)는 실리콘 인터포저 또는 반도체 칩에 형성되어, 관통 비아를 구리로 충진한 전극입니다. TSV 구조를 가지는 것으로, 칩을 적층해, 실장면적과 배선의 최소화에 따른 소형화, 고성능화 및 저전력화가 가능해집니다.
관련 페이지:UV 박리 테이프【SELFA™】
Underfill
집적 회로의 봉인에 사용되는 액상 열경화성 수지입니다. 전자 기판과 전자 부품의 연결 부분인 솔더가 충격이나 열로 인해 깨지지 않도록 보호하는 접착제입니다. 충격 저항성, 리워크성 등이 요구됩니다.
관련 페이지:고점도 잉크젯용 잉크
Wafer
웨이퍼는 반도체 소자 제조의 재료입니다. 고도로 조성을 관리한 단결정 실리콘과 같은 소재로 만들어진 원통형의 잉곳을, 얇게 슬라이스해서 원반형으로 만든 것입니다.
